Für die Verbindung des Solar-Log™ mit dem ersten Wechselrichter können Sie entweder das
vorkonfektionierte Datenkabel (Zubehör, nicht im Lieferumfang enthalten) oder ein eigenes
Kabel verwenden.
Solar-Log™
Weiß
Grün
Braun
2.14 Schüco SGI-Serie (RS485)
Wichtiger Hinweis: Öffnen Sie niemals das Gehäuse des Wechselrichters, wenn dieser unter
Spannung steht. Beachten Sie unbedingt die Hinweise des Schüco-Handbuches.
Alle Modelle haben die RS485-Schnittstelle bereits ab Werk integriert. Jedem Wechselrichter
muss eine eigene Kommunikations-Adresse vergeben werden. Es empfiehlt sich die Adressen
fortlaufend bei 1 beginnend festzulegen, also 1, 2, 3, usw. Diese Einstellung wird am Bediendis-
play durchgeführt. Folgen Sie dazu den Anweisungen des Schüco-Handbuches.

2.14.1 Verkabelung

Die Verkabelung der einzelnen Wechselrichter untereinander erfolgt durch herkömmliche Netz-
werk-Kabel, die mit einem RJ45-Stecker ausgerüstet sind. Schüco verwendet hier spezielle IP65-
taugliche Netzwerkstecker, die im Outdoor-Bereich notwendig sind. Werden die Wechselrichter
im Innenbereich montiert, können aber durchaus auch normale Netzwerkkabel verwendet wer-
den.
Das dem Solar-Log™ beiliegende Datenkabel ist IP20 und nur für den Innenbereich geeignet.
Schüco-Pin Solar-Log™-Pin
(RJ45-Stecker) (4-pol.-grüner-Stecker)
3 (A) 4
6 (B) 1
36

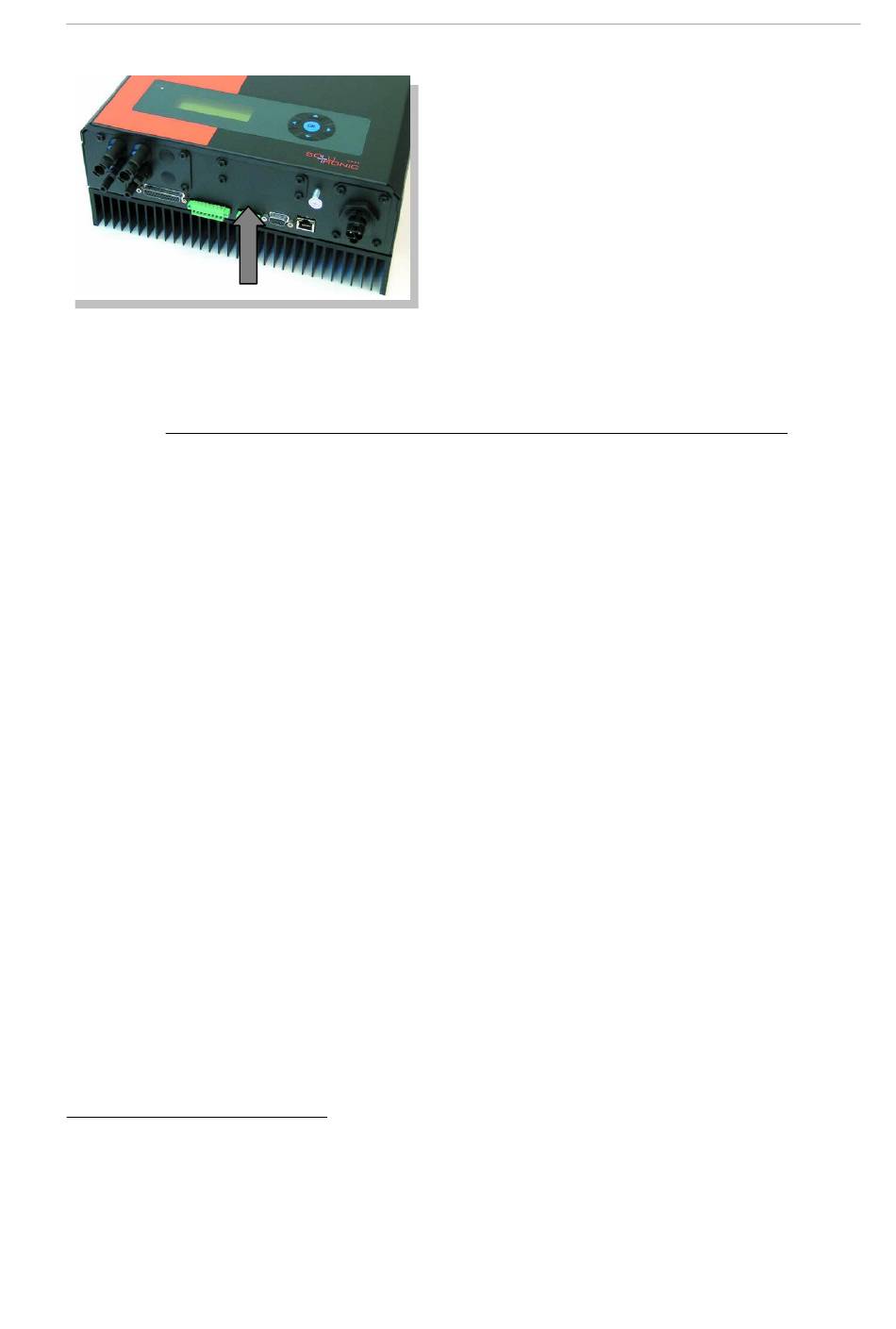

Klemmstecker am Wechselrichter (jeweils von links)
(1)
(3)
(4)
Pin 1-RS485-A
Pin 3-GND
Pin 2-RS485-B
2
