2.4.5.3 Steuerplatine mit PiggyBack

Schritt 2
Nun müssen die einzelnen Wechselrichter miteinander verkabelt werden. Dazu benötigen Sie ein
4-poliges, geschirmtes Datenkabel (z.B. 25m Ring, Solare Datensysteme-Bestnr.220014). Verbin-
den Sie jeweils alle 4 Kontakte (2,3,5,7) der Klemmleiste von Wechselrichter 1 mit Wechselrichter
2 und weiter zu Wechselrichter 3 usw. bis Sie alle Wechselrichter verbunden haben.
Bei älteren SMA-Wechselrichtern vom Typ SWR ist evtl. eine 10polige Klemmleiste vorhanden.
Hier ebenfalls die Kontakte 2,3,5 und 7 verbinden, die anderen frei lassen.

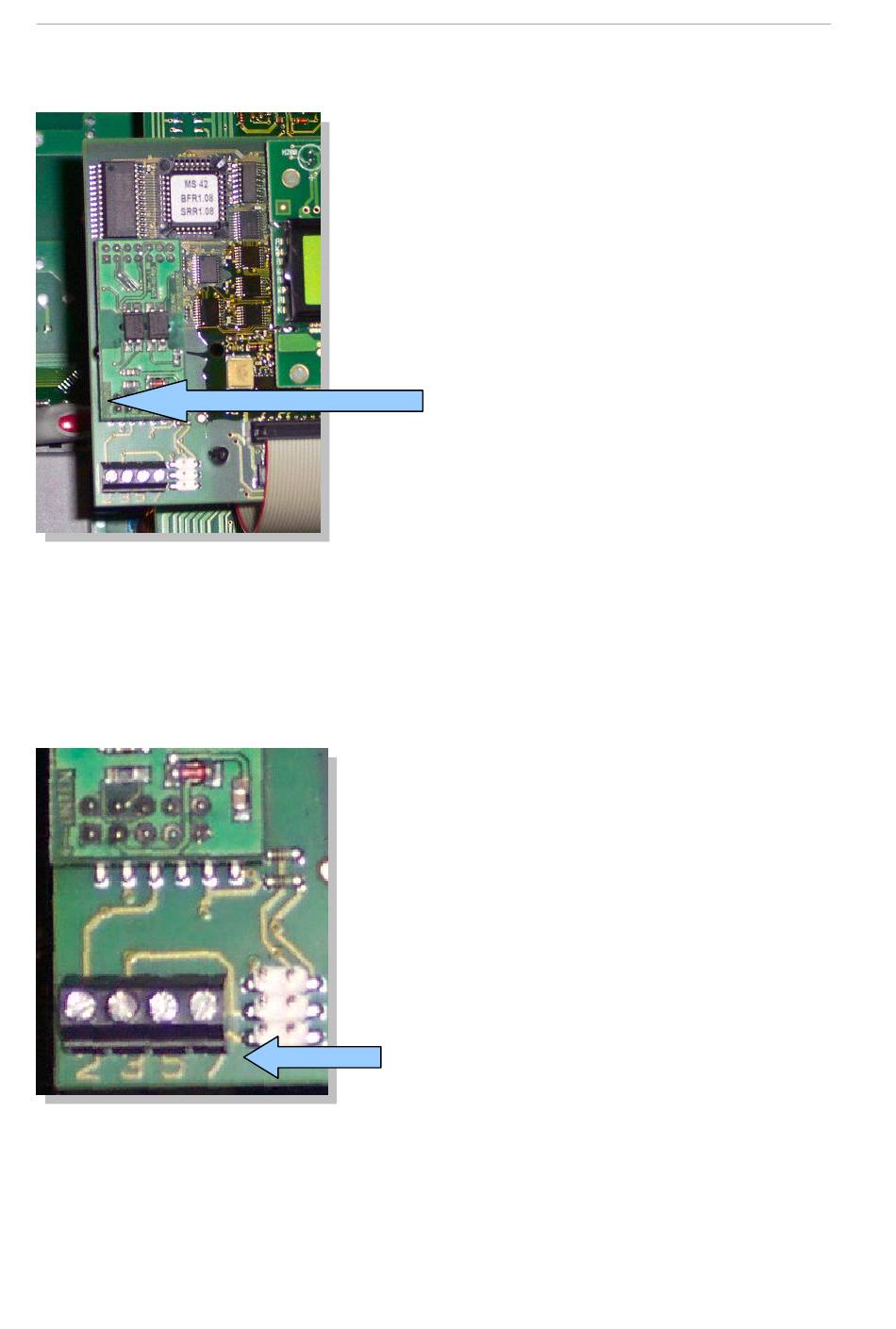

Aufschrift:
Unten
Klemmleiste
Kontakte
2,3,5,7
