Diehl AKO mit RS485-Schnittstelle

2.19.1 Verkabelung

Auf Wechselrichterseite werden für den Anschluss des RS485-Datenkabels Stecker im RJ45-For-
mat verwendet. Dies sind die gleichen Stecker wie bei herkömmlichen Netzwerk-Patchkabeln.
Achtung! Der Solar-Log™ verfügt ebenfalls über eine RJ45-Buchse. Auf keinen Fall darf diese
Buchse mit den RJ45-Buchsen des Wechselrichters verbunden werden. Dies könnte den Solar-
Log™ zerstören!
Hinweis: Wir empfehlen das fertig vorkonfektionierte Diehl AKO-Datenkabel, das als Zubehör
erhältlich ist.
Wird das Kabel selbst konfektioniert, dann verwenden Sie folgende Anschlussbeschaltung:
Verbinden Sie nun alle Wechselrichter untereinander über handelsübliche Netzwerkkabel.
Stecken Sie einen Stecker des Kabels in eine beliebige Buchse der ersten Wechselrichters. Den
anderen Stecker des Kabels stecken Sie in eine beliebige Buchse des zweiten Wechselrichters.
Genauso verbinden Sie Wechselrichter Nummer 2 mit Wechselrichter Nummer 3 usw.
An die noch freie Buchse des ersten Wechselrichters stecken Sie nun entweder das Diehl AKO-
Datenkabel (Zubehör, nicht im Lieferumfang enthalten) mit dem RJ45-Stecker oder das selbst-
konfektionierte Kabel.
Wichtiger Hinweis:
Die Reihenfolge wie die Wechselrichter nach der Erkennung im Solar-Log™ angezeigt werden
ist zufällig. Es wird dringend empfohlen, direkt nach der Erkennung eine Neuordnung der Wech-
selrichter im Dialog „Konfiguration/Basis/Wechselrichter" durchzuführen. Über die angezeigte
Seriennummer können die Wechselrichter identifiziert werden.

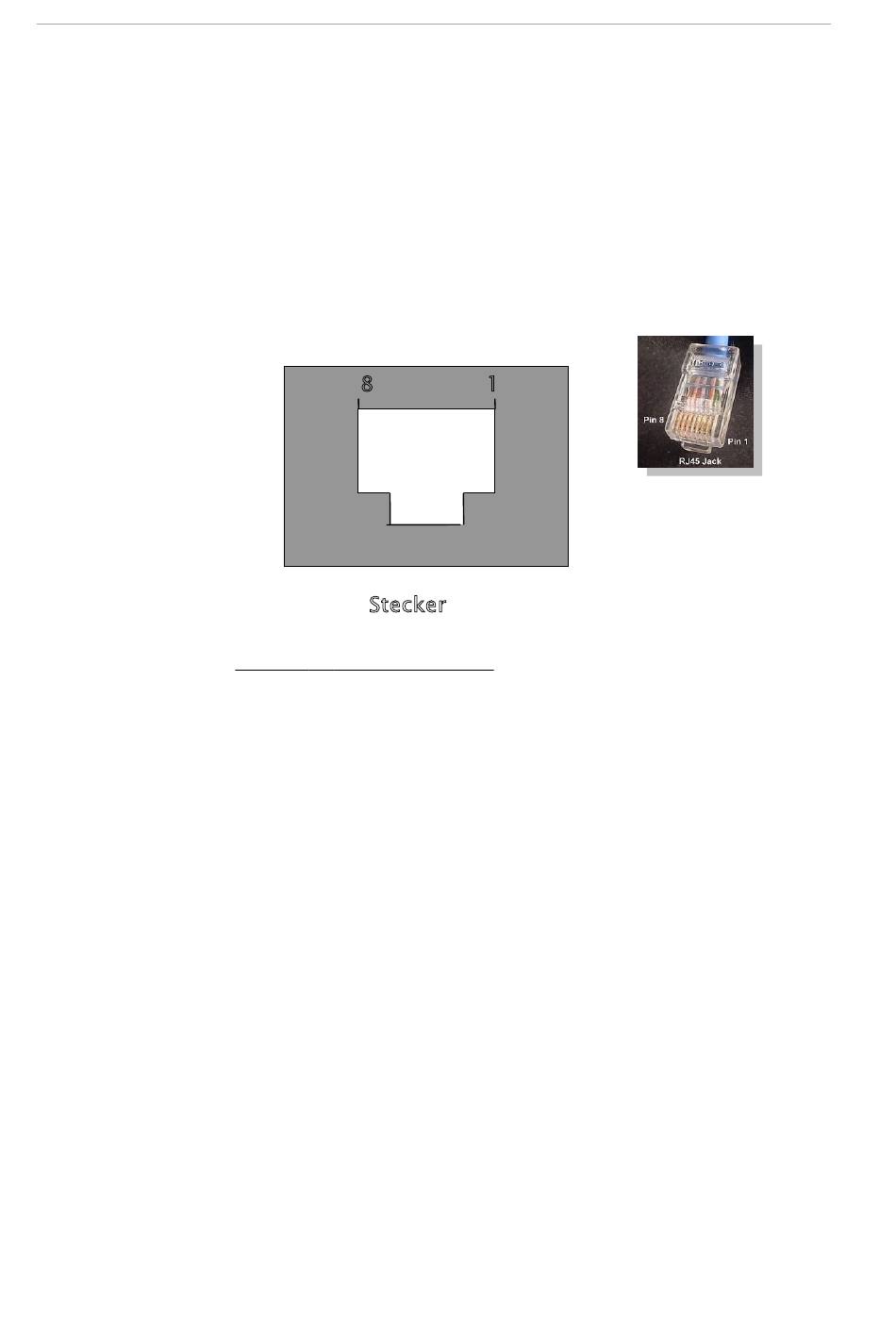

8
RJ45-Stecker von vorne
RJ45-Pin Solar-Log™-RS485
3
6
1
1
4
