Mastervolt mit (RS485)
Hinweis: Wir empfehlen das fertig vorkonfektionierte Mastervolt-Datenkabel, das als Zubehör
erhältlich ist.
Wird das Kabel selbst konfektioniert, dann verwenden Sie folgende Anschlussbeschaltung:
Verbinden Sie nun alle Wechselrichter untereinander über handelsübliche Netzwerkkabel.
Stecken Sie einen Stecker des Kabels in eine beliebige Buchse der ersten Wechselrichters. Den
anderen Stecker des Kabels stecken Sie in eine beliebige Buchse des zweiten Wechselrichters.
Genauso verbinden Sie Wechselrichter Nummer 2 mit Wechselrichter Nummer 3 usw.
An die noch freie Buchse des ersten Wechselrichters stecken Sie nun entweder das Mastervolt-
Datenkabel (Zubehör, nicht im Lieferumfang enthalten) mit dem RJ45-Stecker oder das selbst-
konfektionierte Kabel.
Multistringtechnik
Die Mastervolt Wechselrichter sind je nach Modell mit 1 oder 2 MPP-Trackern ausgestattet, das
bedeutet jeder String-Eingang wird separat überwacht und optimal an die angeschlossenen
Module angepasst. Auch werden manche Wechselrichter intern in 2 oder gar 3 einzelne Wechsel-
richter unterteilt. Z.B. wird der QS6400 als 2 Wechselrichter mit jeweils 2 Strings erkannt, ein
XL15 als 3 eigenständige XL5000.
Der Solar-Log™ erkennt automatisch während der Wechselrichtererkennung wie viele Wechsel-
richter und Strings aktiv sind.
Wichtiger Hinweis:
Die Reihenfolge wie die Wechselrichter nach der Erkennung im Solar-Log™ angezeigt werden
ist zufällig. Es wird dringend empfohlen, direkt nach der Erkennung eine Neuordnung der Wech-
selrichter im Dialog „Konfiguration/Basis/Wechselrichter" durchzuführen. Über die angezeigte
Seriennummer können die Wechselrichter identifiziert werden.
8

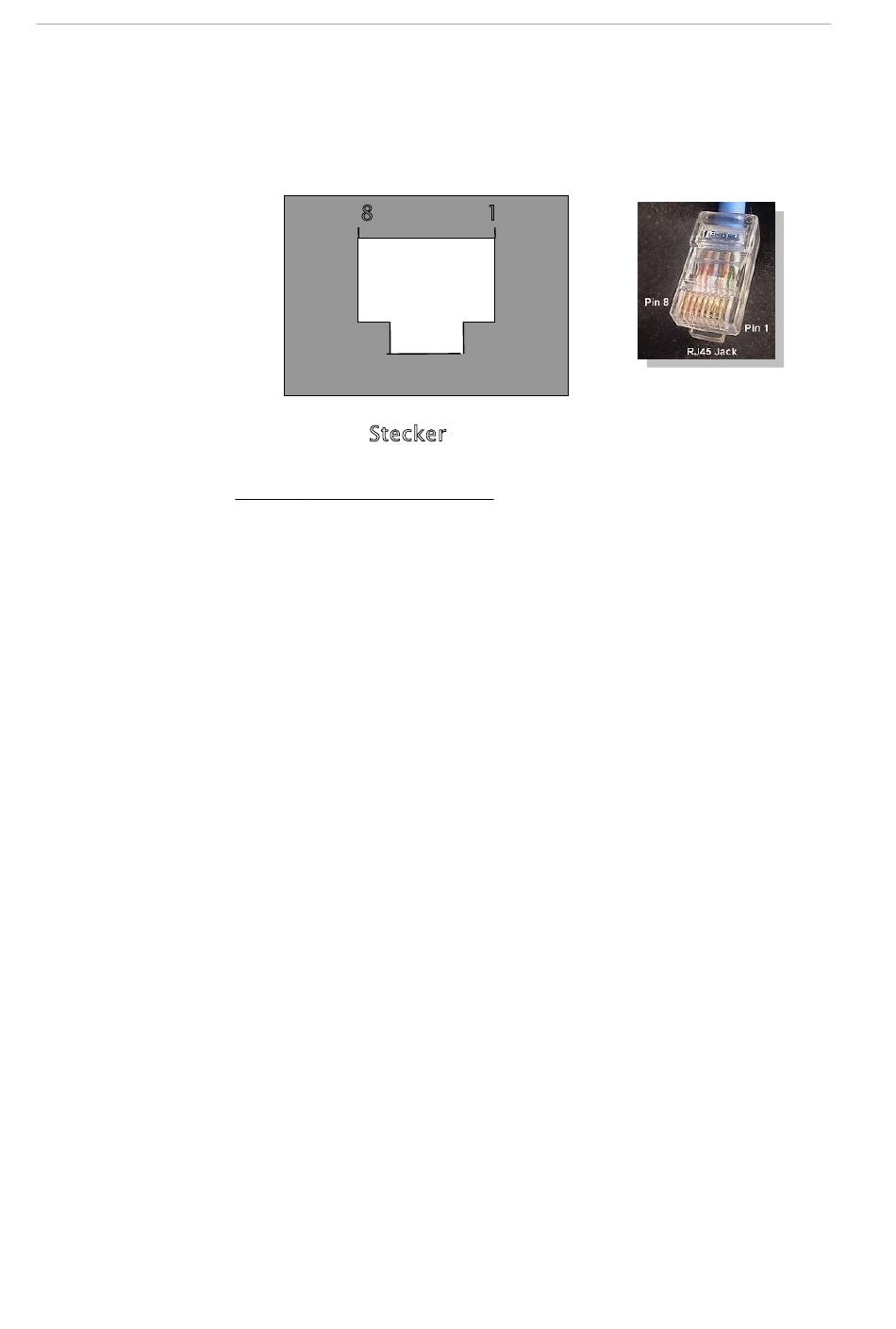

RJ45-Stecker von vorne
RJ45-Pin Solar-Log™-RS485
4
3
1
1
4
