Kaco – Powador / PVI-BluePlanet mit RS485-Schnittstelle
Die 8000xi Modelle stellen verkabelungsseitig eine Besonderheit dar, da hier jeweils drei 8000xi
zu einem Verbund zusammengeschaltet werden können. Ebenso ist es aber auch möglich 1 oder
2 Geräte ohne Verbund zu verwenden. Die Verkabelung ist jeweils komplett unterschiedlich.
Genaue Anweisungen finden Sie auch im Installationshandbuch der Kaco-Wechselrichter.
8000xi im Verbund:
Hier muss einer der drei Wechselrichter als „Master" gejumpert werden, die beiden anderen
•
jeweils als „Slave". Achtung! Gesetzter Jumper bedeutet IMMER „Slave", gezogener Jumper
IMMER „Master" - unabhängig von der Beschriftung auf der Hauptplatine. Das heißt, am Mas-
ter-WR muss der Jumper gezogen werden, die beiden Slaves müssen den Jumper gesetzt haben.
Das Datenkabel des Solar-Log™ wird an die Klemmleiste „LOGGER" des „Master"-Wechsel-
•
richters angeschlossen
Die 3 Wechselrichter werden zusätzlich untereinander über die Klemmleiste „SYM" angeschlos-
•
sen.
Alle 3 Wechselrichter müssen mit einer fortlaufenden RS485-Adresse versehen werden, die am
•
Display der Wechselrichter konfiguriert werden kann.
„SYM-Bus" auf aktiv schalten am Display des Wechselrichters
•
8000xi einzeln:
Wechselrichter auf „Slave" jumpern, d.h. der Jumper muss auf jeden Fall gesetzt sein.
•
Das Datenkabel des Solar-Log™ wird an die Klemmleiste „SYM" der „Slave"-Wechselrichter
•
angeschlossen
Alle Wechselrichter müssen mit einer fortlaufenden RS485-Adresse versehen werden, die am
•
Display der Wechselrichter konfiguriert werden kann.
„SYM-Bus" auf inaktiv schalten im entsprechenden Konfigurationsdialog am Display des
•
Wechselrichters
2.5.5 Klemmleiste – PVI-BluePlanet – Modelle:

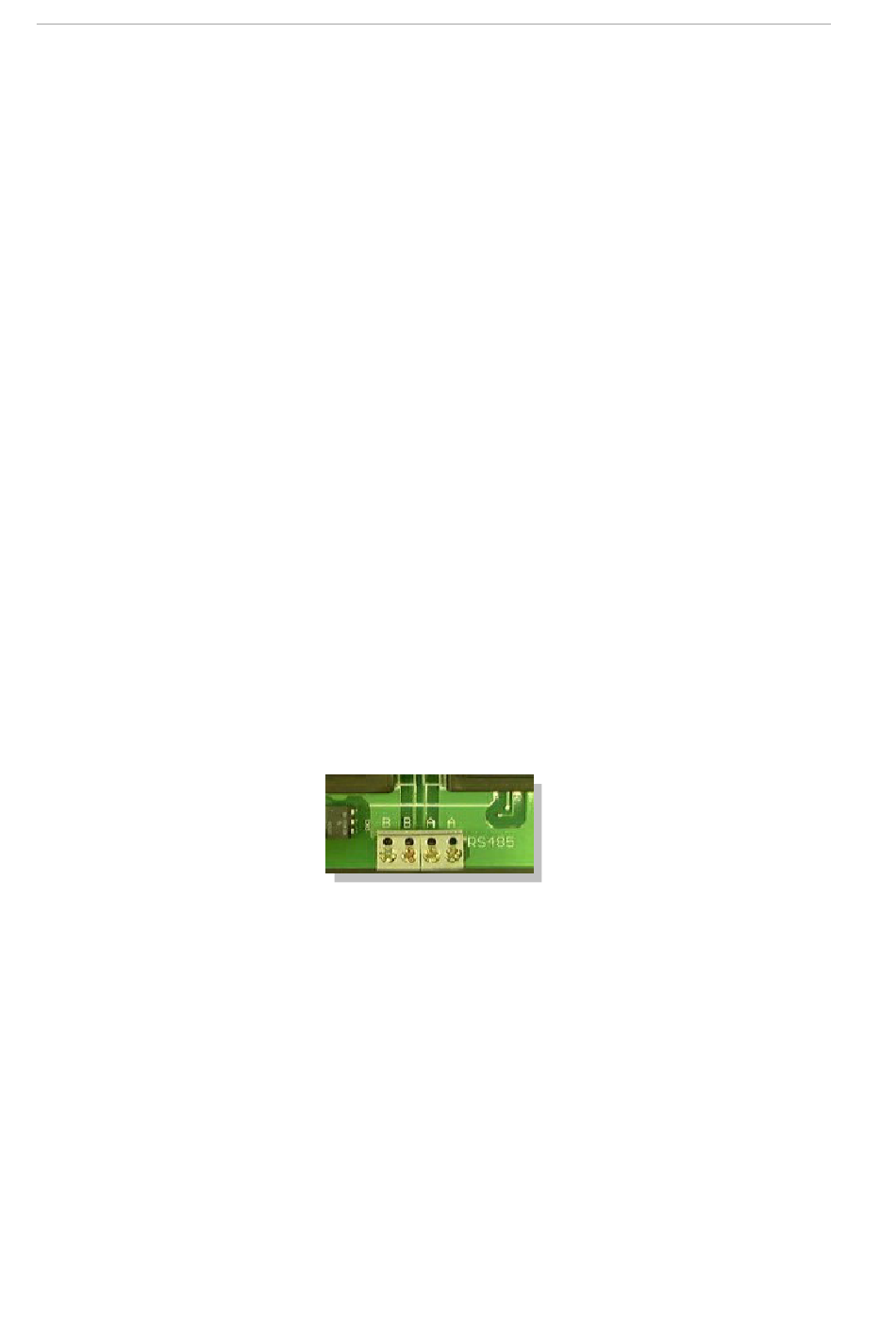

Verbinden Sie wie im Kaco-Handbuch beschrieben mit einem geschirmten, 2-poligen Datenka-
bel die einzelnen Wechselrichter untereinander über die RS485-Klemmleisten. Die RS485-
Anschlüsse sind jeweils doppelt aufgeführt, damit die Verkabelung jeweils weitergeführt werden
kann.
Verbinden Sie jeweils die Klemme A mit der Klemme A des nächsten Wechselrichters und ent-
sprechend die Klemmen B.
Für die Verbindung des Solar-Log™ mit dem ersten Wechselrichter können Sie entweder ein
teilkonfektioniertes Datenkabel (Zubehör, nicht im Lieferumfang enthalten) oder ein eigenes
Kabel verwenden.
