Für die Verbindung des Solar-Log™ mit dem ersten Wechselrichter können Sie das vorkonfek-
tionierte Power-One Kabel (Zubehör, nicht im Lieferumfang enthalten) oder ein eigenes Kabel
verwenden.
Ziehen Sie die frei liegenden Adern durch die Kabelöffnung des Wechselrichters und verbinden
Sie
Solar-Log™
Weiß
Braun
Grün
Zusätzlich muss der Abschlusswiderstand an dem vom Solar-Log™ entferntesten Wechselrichter
gesetzt werden. Dazu muss der kleine Schalter auf Position „ON" gesetzt werden.
2.11 Sunways – AT/NT
Wichtiger Hinweis: Öffnen Sie niemals das Gehäuse des Wechselrichters, wenn dieser unter
Spannung steht. Beachten Sie unbedingt die Hinweise des Sunways-Handbuches.
Achten Sie darauf, dass jeder Sunways-AT/NT Wechselrichter eine andere interne Adresse konfi-
guriert haben muss. Voreingestellt ist werksseitig immer Adresse 1. Die Adresskonfiguration ist
im Sunways-Handbuch beschrieben und kann über das Bediendisplay des Wechselrichters vorge-
nommen werden. Es empfiehlt sich die Adressen fortlaufend bei 1 beginnend festzulegen, also 1,
2, 3, usw.

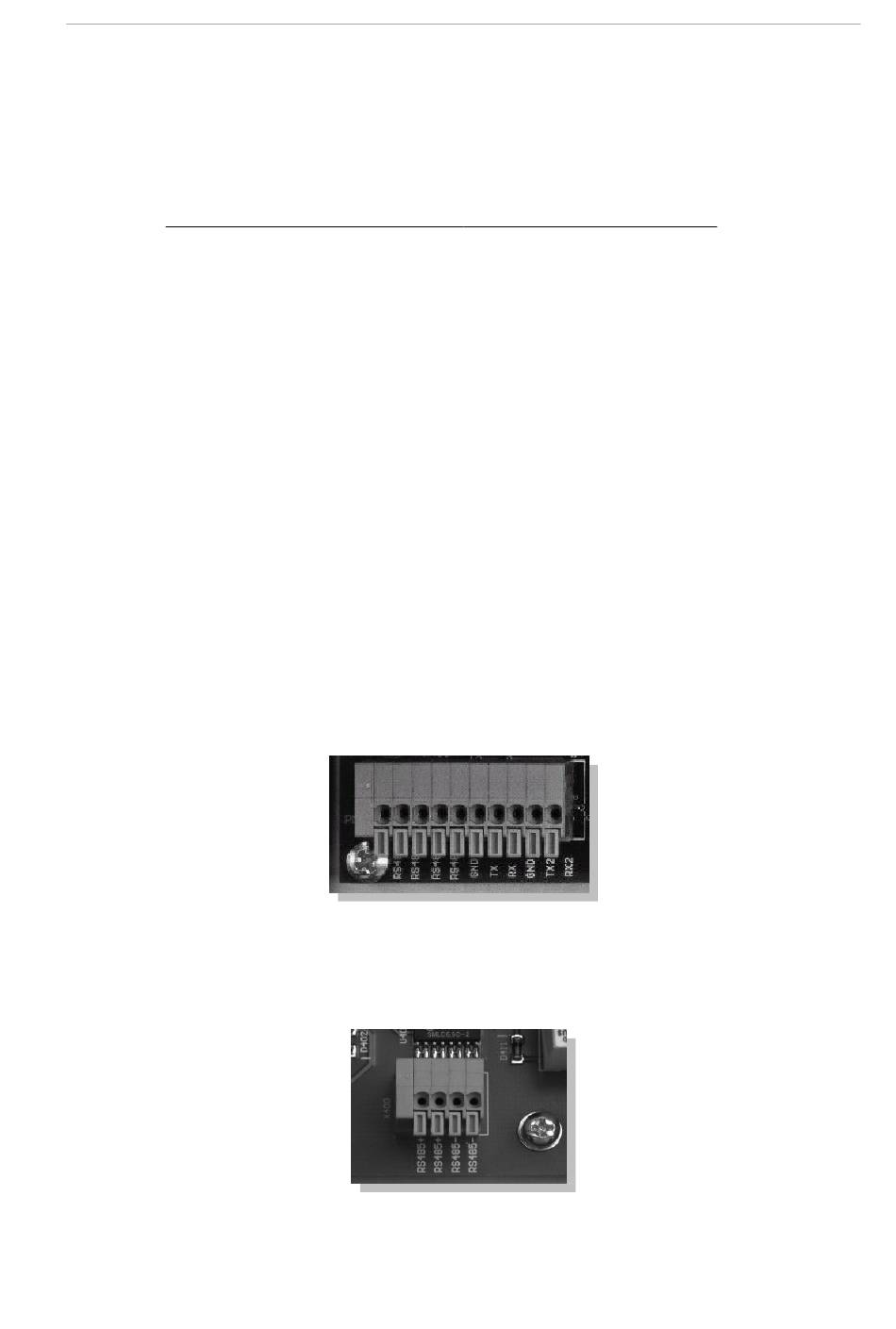

2.11.1 Klemmleiste 750V – Modelle:
2.11.2 Klemmleiste 850V – Modelle:
32
(1)
(4)
(3)
Klemmleiste im Wechselrichter
+T/R
-T/R
RTN
2
