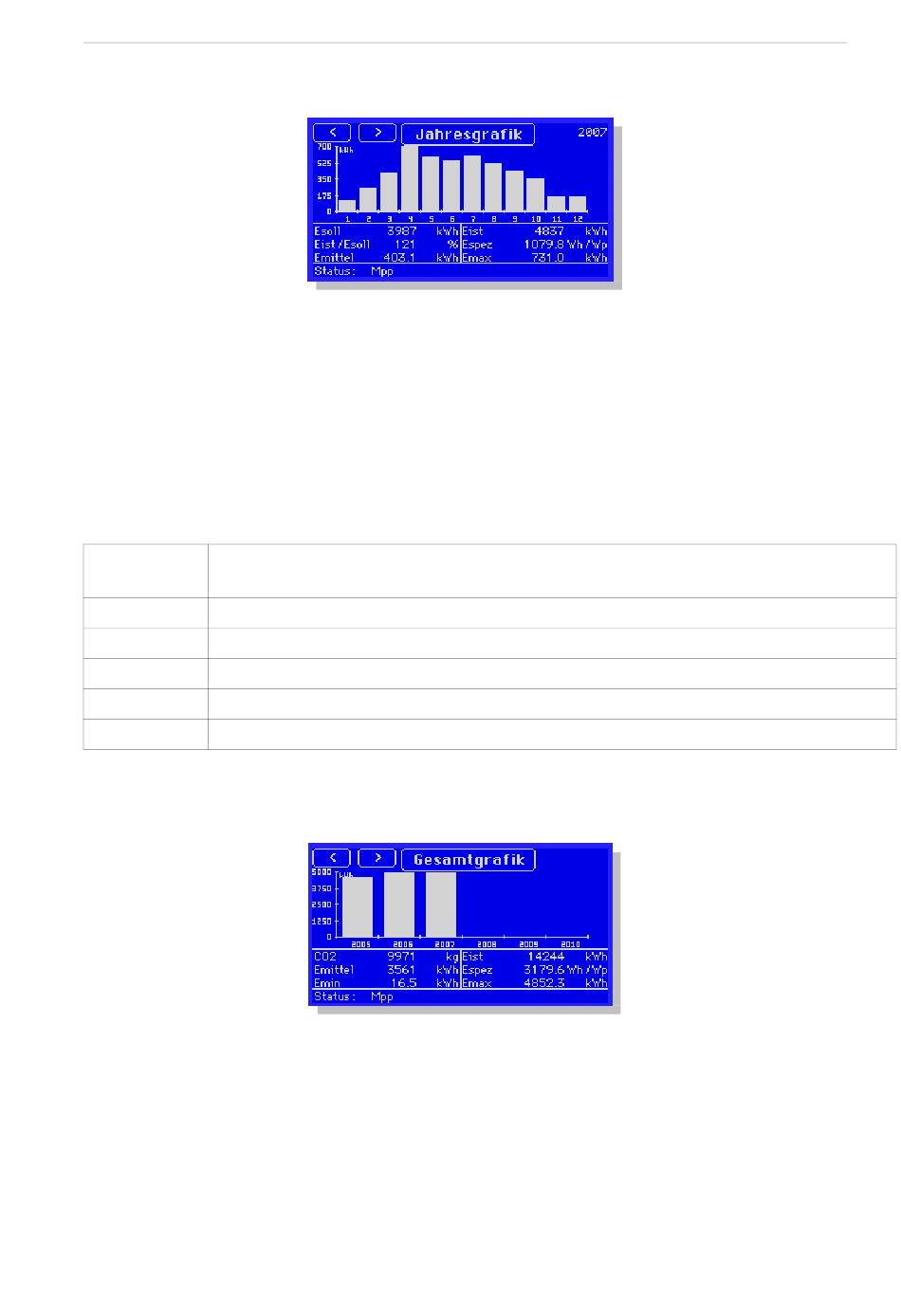

3.4.1.4 Jahresgrafik

Die Jahresgrafik zeigt die Monatswerte an. Auch hier errechnet sich die Y-Skalierung automatisch
aus den selektierten Wechselrichtern.
Die Navigation erfolgt wie bei der Tagesgrafik auch über die Schaltflächen im oberen Bild-
schirmbereich. Die Auswahl und Selektion der Wechselrichter kann über die Schaltfläche „Jah-
resgrafik" aufgerufen werden.
Wird direkt ein Monatsbalken angeklickt, wird in die Monatsgrafik gewechselt mit dem entspre-
chendem Datum.
Die Legende zeigt die wichtigsten Parameter als Zahlenwert an:
Esoll Der Jahressollwert wird über die Einstellung des Jahreswunschertrags im Dialog „Prognose"
ermittelt.
Eist/Esoll Zeigt den erzielten Soll/Ist-Ertrag in Prozent an
Emittel Der Mittelwert aller Monate des Jahres
Eist Der tatsächlich erreichte Jahresertrag in kWh
Espez Spezifische Energie = Jahresertrag kWh / Anlagengröße kWp
Emax Höchster Monatsertrag im Jahr

3.4.1.5 Gesamtgrafik

Die Gesamtgrafik zeigt alle gespeicherten Jahreswerte an. Es werden bis zu 6 Jahren innerhalb
einer Grafik angezeigt. Ab dem 7 Jahr kann über die Vor/Zurück-Schaltfläche weitergeschaltet
werden.
Die Navigation erfolgt wie bei der Tagesgrafik auch über die Schaltflächen im oberen Bild-
schirmbereich. Die Auswahl und Selektion der Wechselrichter kann über die Schaltfläche
„Gesamtgrafik" aufgerufen werden.
