Schüco SGI-Serie (RS485)

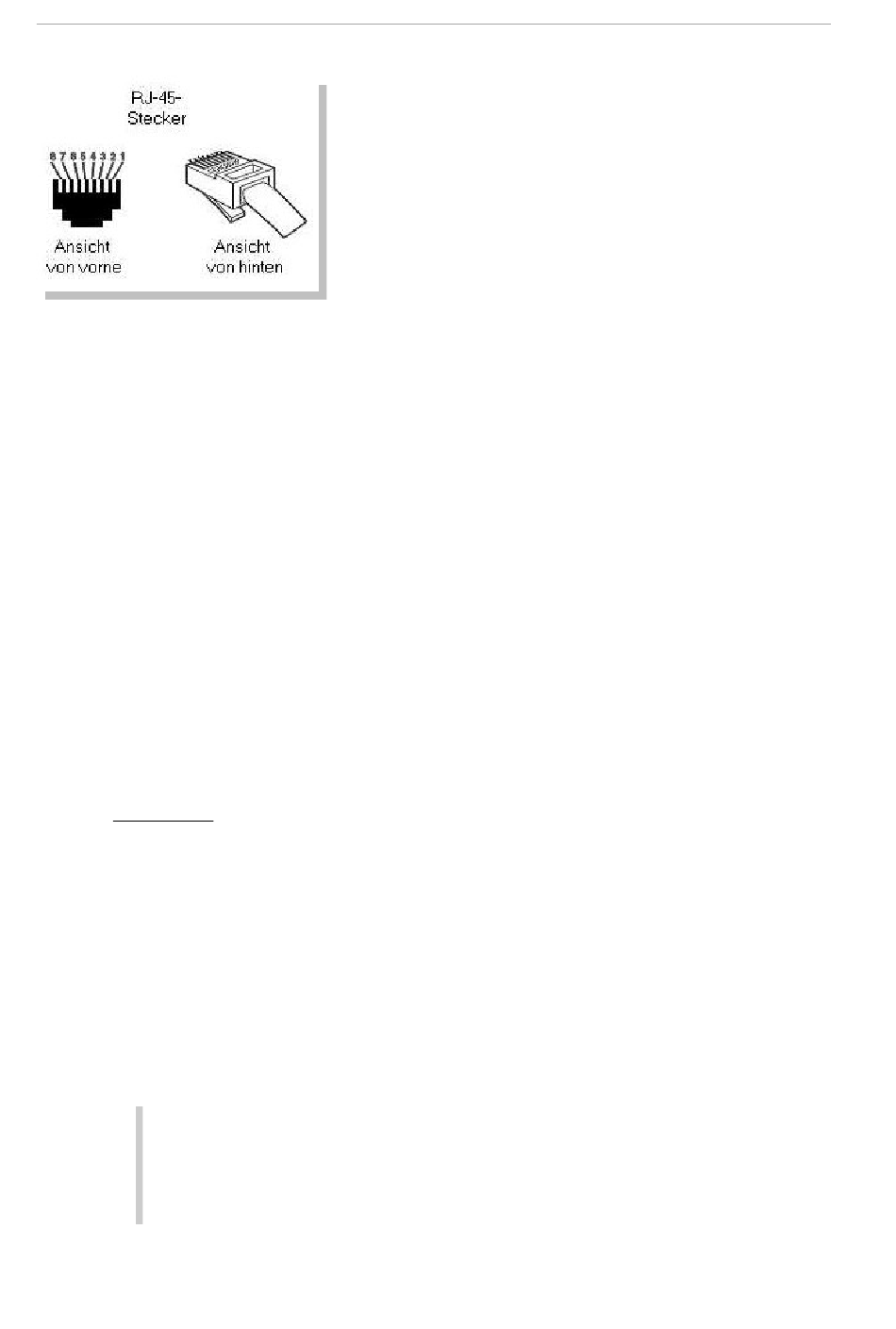

Verbinden Sie alle Schüco-Wechselrichter untereinander über handelsübliche Netzwerkkabel.
Auf der Geräteunterseite befinden Sie sich hinter einer Buchsenabdeckung die beiden RJ-45-
Buchsen für die Anlagenkommunikation. Stecken Sie einen Stecker des Kabels in eine beliebige
Buchse der ersten Wechselrichters. Den anderen Stecker des Kabels stecken Sie in eine beliebige
Buchse des zweiten Wechselrichters. Genauso verbinden Sie Wechselrichter Nummer 2 mit
Wechselrichter Nummer 3 usw.
Für die Verbindung des Solar-Log™ mit dem ersten Wechselrichter können Sie entweder das
vorkonfektionierte Datenkabel (Zubehör, nicht im Lieferumfang enthalten) oder ein eigenes
Kabel verwenden.
An die noch freie Buchse des ersten/letzten Wechselrichters stecken Sie nun Datenkabel mit
dem RJ45-Stecker. An das andere Ende stecken Sie den Abschlussstecker (IP20!). Bei Kabellän-
gen unter 100m ist der Abschlussstecker nicht unbedingt zu setzen.

2.15 REFUSOL

Alle Wechselrichter von REFU-Elektronik haben die RS485-Schnittstelle bereits ab Werk an der
Gehäuseunterseite integriert (RS485 IN/OUT). Über das Display am Wechselrichter muss jedem
WR eine fortlaufende Kommunikationsadresse vergeben werden. Es empfiehlt sich die Adressen
fortlaufend bei 1 beginnend festzulegen, also 1, 2, 3, usw. Die höchstmögliche Adresse ist 31.
Diese Einstellungen am Display des REFUSOL Geräts werden wie folgt vorgenommen:
F1 drücken
−
„Numerische Liste" wählen, ENTER drücken
−
Parameternummer 2000 [Passwortschutz] einstellen, 2 x ENTER drücken
−
Zahlenwert 72555 eingeben, ENTER drücken
−
Parameter Nummer 0406 einstellen , ENTER drücken
−
Unterparameter 0406,3 wählen, ENTER drücken
−
Zahlenwert xx [Adresse] eingeben, ENTER drücken
−
Nach der Parametrierung am Display muss über den am Wechselrichter eingebauten
DC-Trennschalter der WR kurz ausgeschaltet werden, damit die Einstellungen aktiv
werden. Weiterhin muss Datum und Uhrzeit korrekt am Wechselrichter eingestellt
werden. Die Vorgehensweise zur Einstellung ist im Handbuch des Refu-Wechselrichters
beschrieben.
