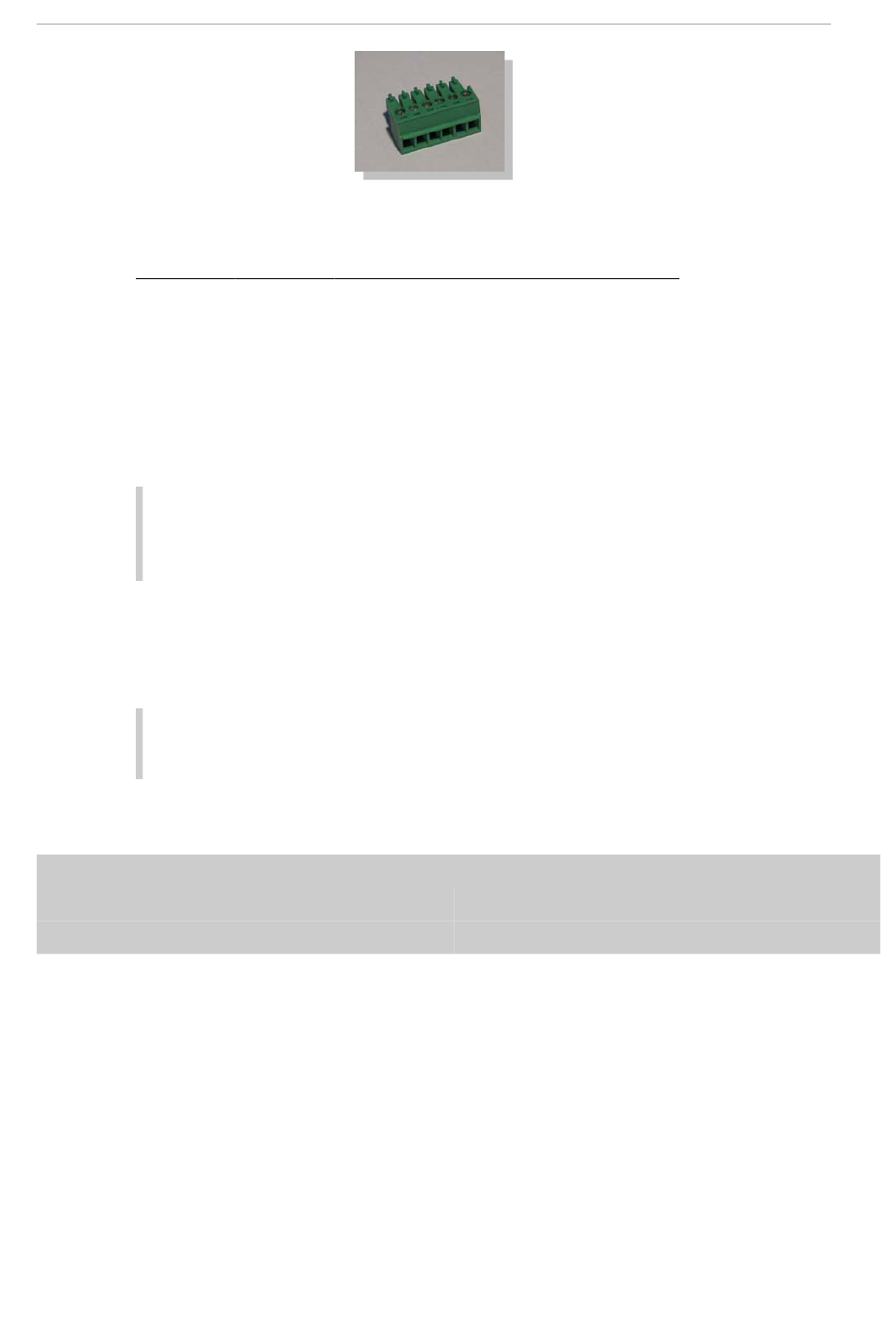

Klemmleistenstecker
Die Durchnummerierung der Anschlussstecker erfolgt von links nach recht, von 1 nach 4 bzw. 6.
Die Belegung der Anschlüsse ist wie folgt:
Pin
1
2
3
4
5
6
Hinweis: Der Begriff „Data+" / „Data-" ist herstellerspezifisch. Teilweise ist hier
auch „A" und „B" beschrieben oder andere Kombinationen. Bitte halten Sie sich exakt
an die Beschreibung hier im Handbuch, ansonsten werden später die Wechselrichter nicht
erkannt!

2.4 SMA

Bitte beachten Sie unbedingt: Für SMA-Wechselrichter gibt es
2 verschiedene Anschlussmöglichkeiten , je nachdem welches RS485-Piggy-
Back im Wechselrichter verbaut wurde.
ACHTUNG – unterschiedliche Verkabelung!
Original-SMA-RS485-PIGGYBACK:
Spezial-RS485-PIGGYBACK:
Beide PiggyBacks können uneingeschränkt in alle SMA-Wechselrichter des Typs „SunnyBoy"
(Ausnahme: SB3000/4000/5000TL-20 Next Generation) oder des Typs „Sunny Mini Central"
eingebaut werden.
Wichtiger Hinweis: Öffnen Sie niemals das Gehäuse des Wechselrichters, wenn dieser unter
Spannung steht. Beachten Sie unbedingt die Hinweise des SMA-Handbuches.
RS485-A RS485-B
Data+ Data+
12V 12V
Masse Masse
Data- Data-
RS422 (f.Fronius/Phoenixtec)
T/RX+
12V
Masse
T/RX-
R/TX+
R/TX-
3-polige Verkabelung
4-polige Verkabelung
