Ingeteam

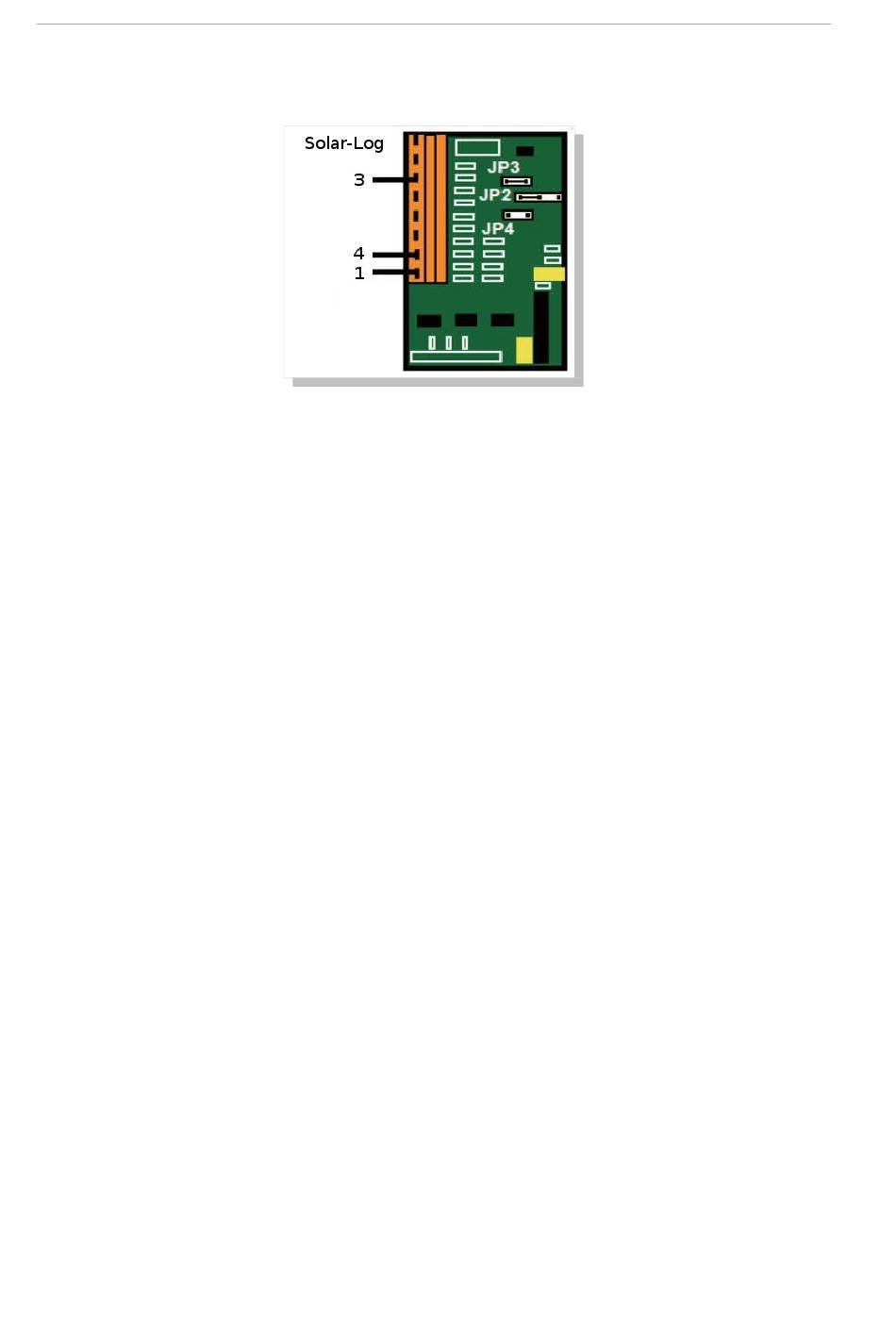

Am letzten WR sollte Jumper JP3 auf der RS485-Karte gesteckt werden, um den RS485-Bus zu
terminieren. Falsch gesteckte Jumper können die Kommunikation stören.
2.21 Anschluss Solar-Log
Das Analog-Modem gibt es in zwei Ausführungen:
1.Analog-Modem Home
2.Analog-Modem Industrie
Voraussetzung für den Betrieb des Modems ist ein analoger Telefonanschluss. Dieser ist in aller
Regel auch bei ISDN-Technik über die ISDN-Telefonanlage vorhanden. Bitte prüfen, Sie dass
von dem verwendeten Telefonanschluss auch telefoniert werden kann. Für die Datenverbindung
ins Internet wird der Solar-Log™ eine Internet-By-Call Verbindung aufbauen. Manche Telefon-
anlagen sind mit Sperren ausgerüstet, die diese Einwahl verhindern.
Soll die Einwahl-Funktion des Solar-Log
Nummer auf die verwendete Telefondose zugeordnet sein.
Überprüfen Sie gegebenenfalls die Verbindung mit einem normalen Telefon. Telefonieren Sie
nach außerhalb und lassen Sie sich anrufen.
2.21.1 Lieferumfang Solar-Log
serielles RS232-Kabel
•
Telefon-Verbindungskabel
•
Netzteil
•
Der Anschluss an den Solar-Log
1. Verbinden Sie das Modem über das serielle RS232-Kabel mit dem RS232-Anschluss
am Solar-Log™
1000 -Analog-Modem-Paket
1000 verwendet werden, muss die entsprechende Telefon-
1000 -Modem-Paket
1000 ist sehr einfach:
