Danfoss VLT AutomationDrive FC 302 Projektierungshandbuch Seite 84

Allgemeine Überlegungen zur...
10 10
A Installationen mit gemeinsamem Anschluss wie in A und B gezeigt werden nur bei kurzen Kabeln empfohlen.
B Beachten Sie die in Kapitel 7.6 Kabelspezifikationen angegebene Maximallänge für Motorkabel.
C Die in Kapitel 7.6 Kabelspezifikationen angegebene gesamte Motorkabellänge gilt nur, so lange die parallelen Kabel kurz gehalten
werden, und zwar jeweils kürzer als 10 m (32 ft).
D Berücksichtigen Sie den Spannungsabfall an den Motorkabeln.
E Berücksichtigen Sie den Spannungsabfall an den Motorkabeln.
F Die in Kapitel 7.6 Kabelspezifikationen angegebene gesamte Motorkabellänge gilt nur, so lange die parallelen Kabel kurz gehalten
werden, und zwar jeweils kürzer als 10 m (32 ft).

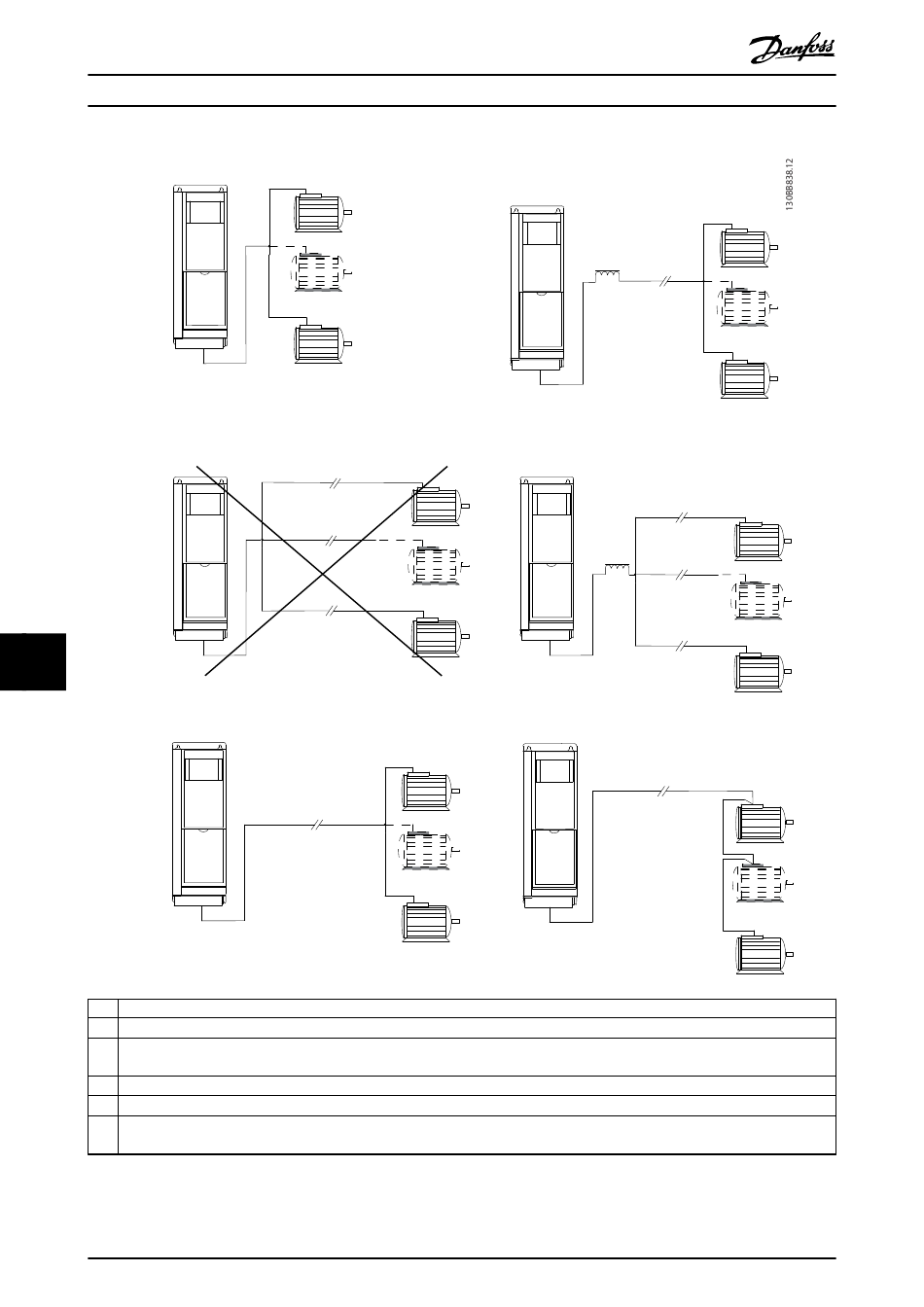

Abbildung 10.9 Unterschiedliche Parallelschaltungen von Motoren
82
®
VLT AutomationDrive FC 302
a
b
c
Danfoss A/S © 05/2017 Alle Rechte vorbehalten.
d
e
f
MG38C103
