Anwendungsbeispiele
Schließen Sie zur Programmierung von Stopp und Drehmo-
mentgrenze die folgenden Klemmen an:
Start/Stopp über Klemme 18
(Parameter 5-10 Klemme 18 Digitaleingang [8] Start).
Schnellstopp über Klemme 27
(Parameter 5-12 Klemme 27 Digitaleingang [2] Motorfreilauf
(inv.)).
Klemme 29 Ausgang
(Parameter 5-02 Klemme 29 Funktion [1] Klemme 29
Funktion/Ausgang
Parameter 5-31 Klemme 29 Digitalausgang [27] Mom.grenze
u. Stopp).
Relaisausgang [0] (Relais 1)
(Parameter 5-40 Relaisfunktion [32] Mechanische Bremse).
12 13 18 19 27 29 32
Start
-
Extern
24 VDC
+
Anschluss mechanische Bremse

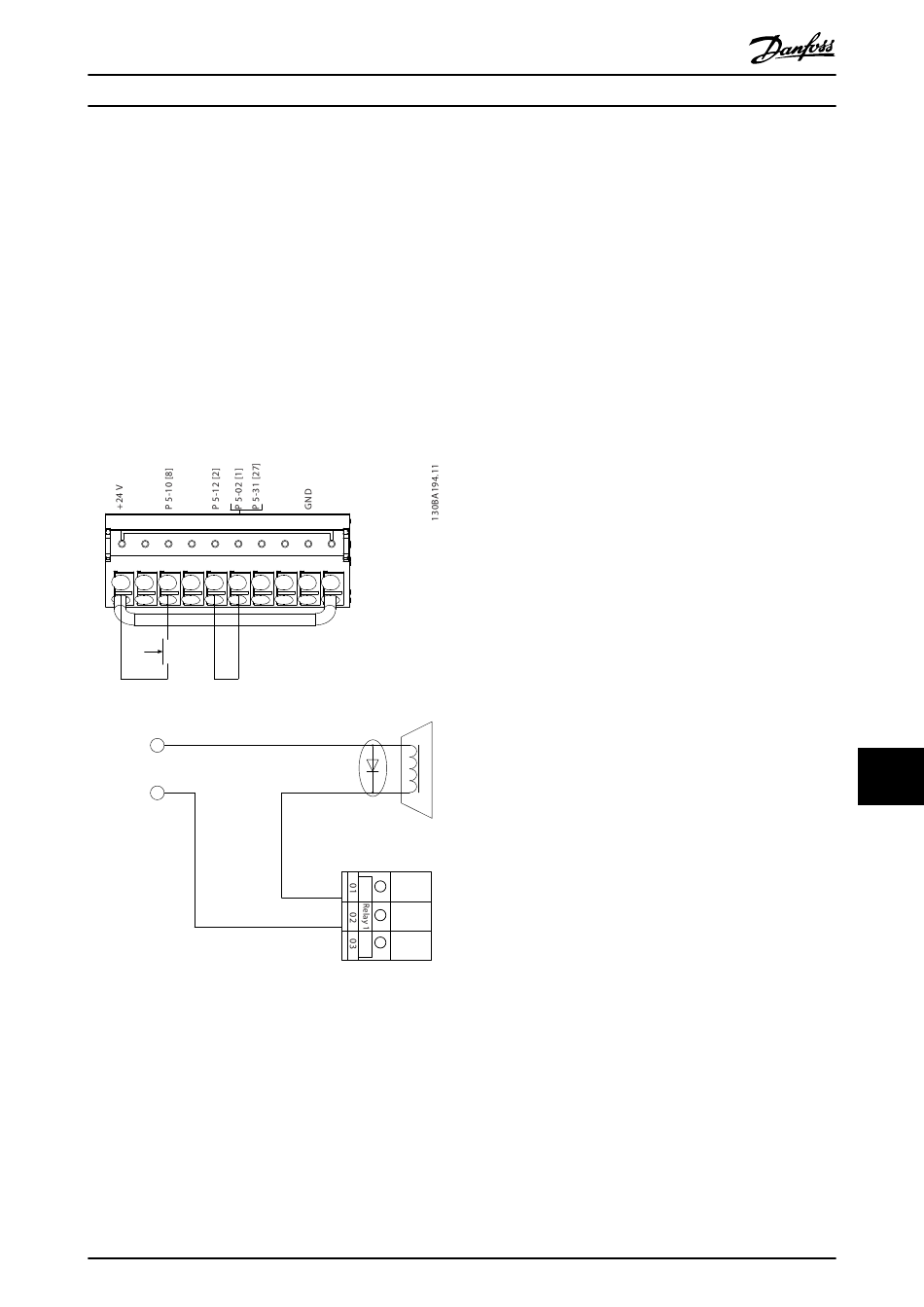

Abbildung 12.8 Anschlusskonfiguration für Drehmoment und
Stoppgrenze
MG38C103
Projektierungshandbuch
33 20 37
I 0.1 Amp
maks
P 5-40 [0] [32]
