10.2 Anschlussdiagramm

230 V AC
50/60 Hz
3-phase
power
input
Load share
(optional)
+10 V DC
-10 V DC - +10 V DC
0/4-20 mA
-10 V DC - +10 V DC
0/4-20 mA

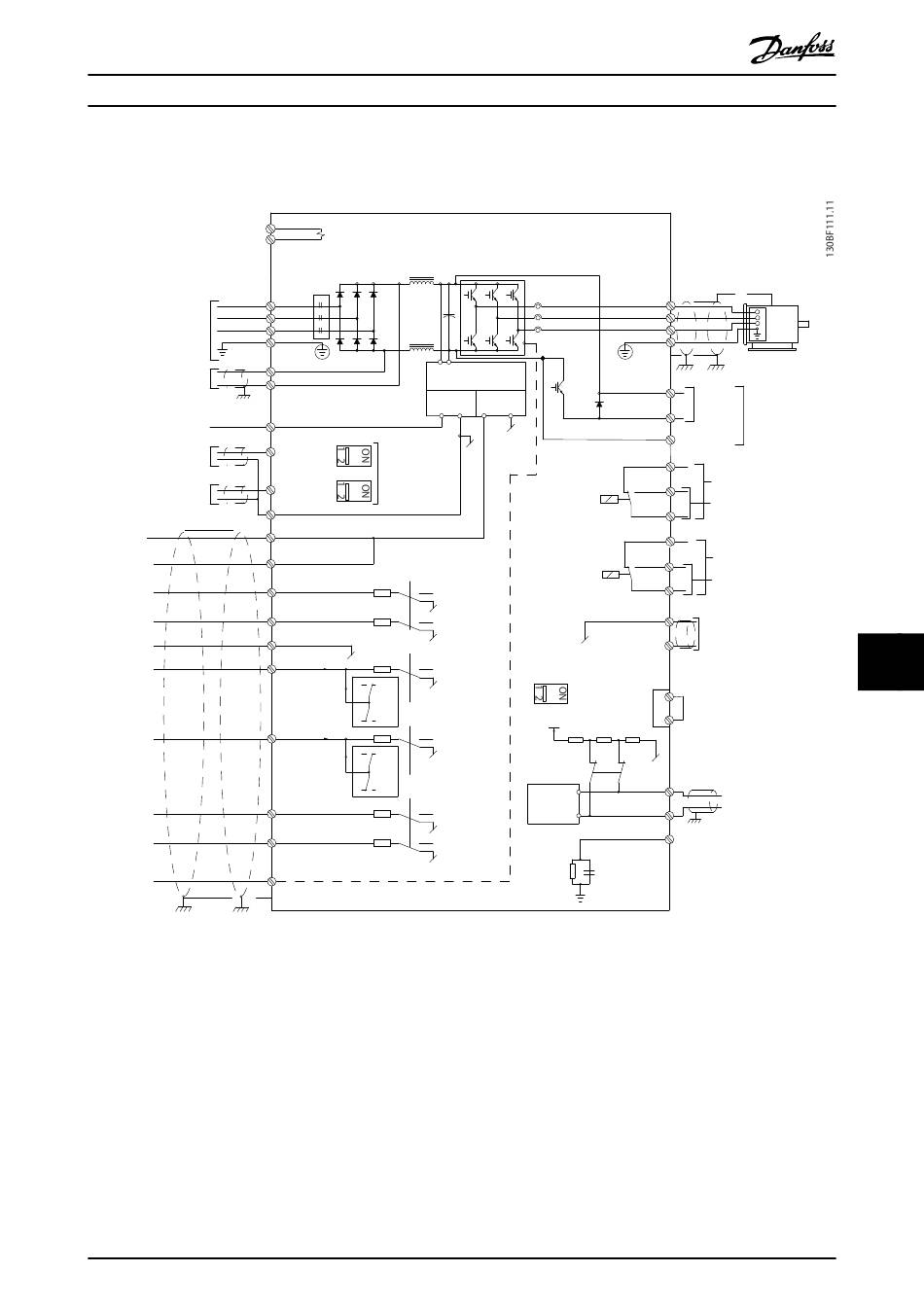

Abbildung 10.1 Anschlussdiagramm des Grundgeräts
A=Analog, D=Digital
1) Klemme 37 (optional) wird für die Funktion Safe Torque Off (STO) verwendet. Installationsanweisungen zu Safe Torque Off (STO)
finden Sie in der Bedienungsanleitung zu Safe Torque Off.
MG38C103
Projektierungshandbuch
TB5
R1 Space heater (optional)
91 (L1)
92 (L2)
93 (L3)
95
PE
Switch mode
88 (-)
power supply
89 (+)
10 V DC
15 mA
50 (+10 V OUT)
+ -
A53 U-I (S201)
53 (A IN)
ON=0-20 mA
A54 U-I (S202)
OFF=0-10 V
54 (A IN)
55 (COM A IN)
12 (+24 V OUT)
13 (+24 V OUT)
P 5-00
24 V (NPN)
18 (D IN)
0 V (PNP)
24 V (NPN)
19 (D IN)
0 V (PNP)
20 (COM D IN)
24 V (NPN)
27 (D IN/OUT)
0 V (PNP)
24V
0V
24 V (NPN)
29
(D IN/OUT)
0 V (PNP)
24V
0V
24 V (NPN)
32 (D IN)
0 V (PNP)
24 V (NPN)
33 (D IN)
0 V (PNP)
37 (D IN)
1)
Danfoss A/S © 05/2017 Alle Rechte vorbehalten.
(U) 96
(V) 97
(W) 98
(PE) 99
Regen +
24 V DC
(R+) 82
200 mA
+ -
(R-) 81
Regen - 83
Relay1
Relay2
(COM A OUT) 39
(A OUT) 42
S801/Bus Term.
OFF-ON
ON=Terminated
OFF=Open
5V
S801
RS485
(P RS485) 68
interface
(N RS485) 69
(COM RS485) 61
Motor
Brake
Regen (optional)
resistor
(optional)
03
240 V AC, 2A
02
400 V AC, 2A
01
06
240 V AC, 2A
05
400 V AC, 2A
04
Analog output
0/4-20 mA
1
Brake temperature
(NC)
2
0V
RS485
(PNP) = Source
(NPN) = Sink
75
10 10
