Anwendungsbeispiele
Speed
Start/Stop (18)

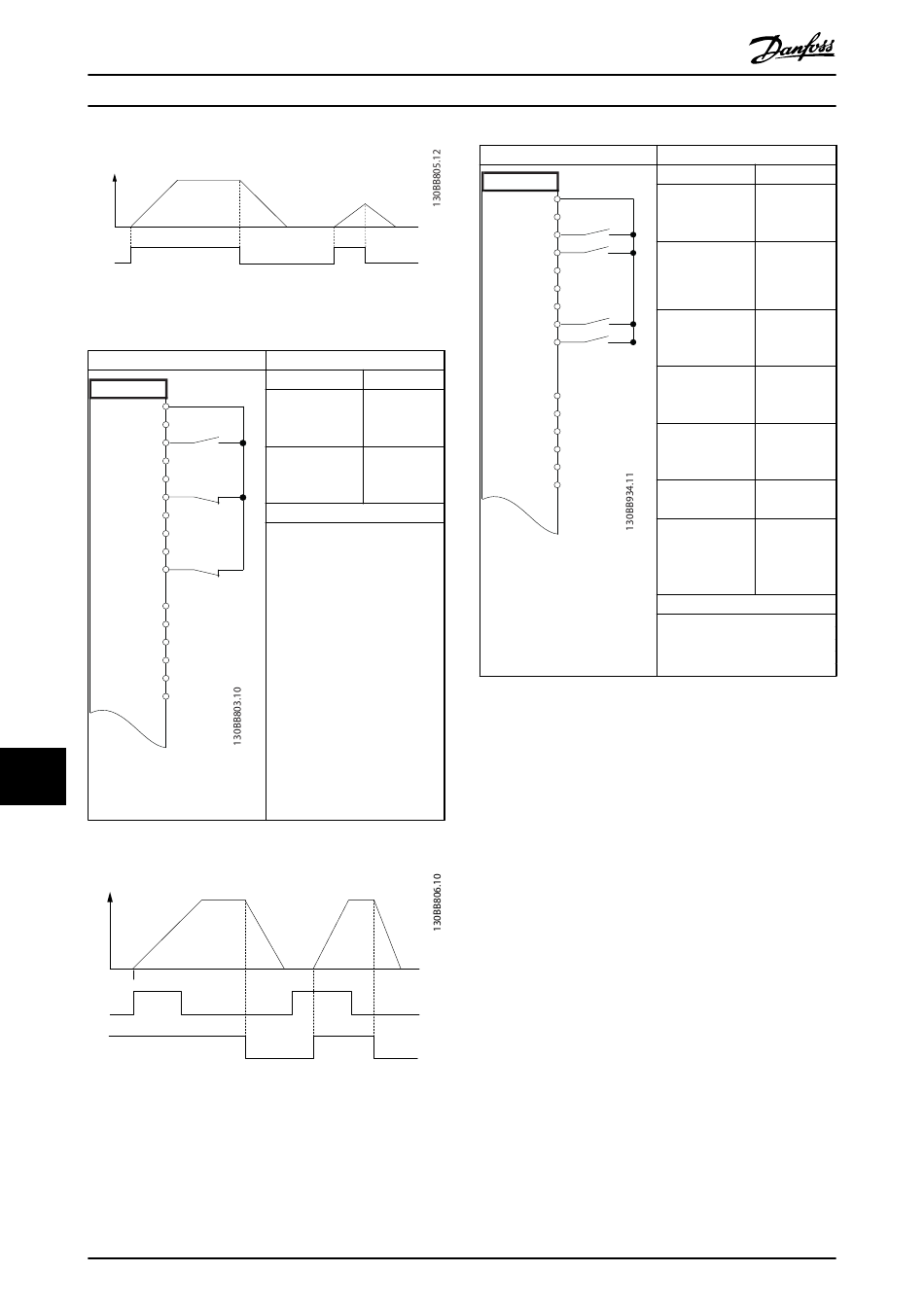

Abbildung 12.2 Start/Stopp mit Safe Torque Off
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
12 12
Tabelle 12.6 Anschlusskonfiguration für Puls-Start/Stopp
Speed
Latched Start (18)
Stop Inverse (27)
Abbildung 12.3 Puls-Start/Stopp invers
114
®
VLT AutomationDrive FC 302
Parameter
Funktion Einstellung
Parameter 5-10 K [9] Puls-Start
lemme 18
Digitaleingang
Parameter 5-12 K [6] Stopp
lemme 27 (invers)
Digitaleingang
*=Werkseinstellung
Hinweise/Anmerkungen:
Wenn Parameter 5-12 Klemme
27 Digitaleingang auf [0] Ohne
Funktion programmiert ist, wird
keine Drahtbrücke zu Klemme
27 benötigt.
Danfoss A/S © 05/2017 Alle Rechte vorbehalten.
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
29
D IN
D IN 32
D IN 33
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 12.7 Verkabelungskonfiguration für Start/Stopp mit
Reversierung und 4 Festdrehzahlen
Parameter
Funktion Einstellung
Parameter 5-10 Kl [8] Start
emme 18 Digital-
eingang
Parameter 5-11 Kl [10]
emme 19 Digital- Reversierung*
eingang
Parameter 5-12 Kl [0] Ohne
emme 27 Digital- Funktion
eingang
Parameter 5-14 Kl [16]
emme 32 Digital- Festsollwert
eingang Bit 0
Parameter 5-15 Kl [17]
emme 33 Digital- Festsollwert
eingang Bit 1
Parameter 3-10 F
estsollwert
Festsollwert 0 25%
Festsollwert 1 50%
Festsollwert 2 75%
Festsollwert 3 100%
*=Werkseinstellung
Hinweise/Anmerkungen:
