Elektrische Anschlüsse
8.1
Netzanschluss
Stecken Sie den Gerätestecker des Netzkabels (im Lieferumfang) in die Netzanschlussbuchse rechts neben
dem Netzschalter und verdrehen Sie ihn um ca. 30° im Uhrzeigersinn, bis der Sicherungsschieber einrastet.
Schließen Sie den HP-MSM-I über den Schutzkontaktstecker an eine Wechselspannung von 230 V/20 A an.

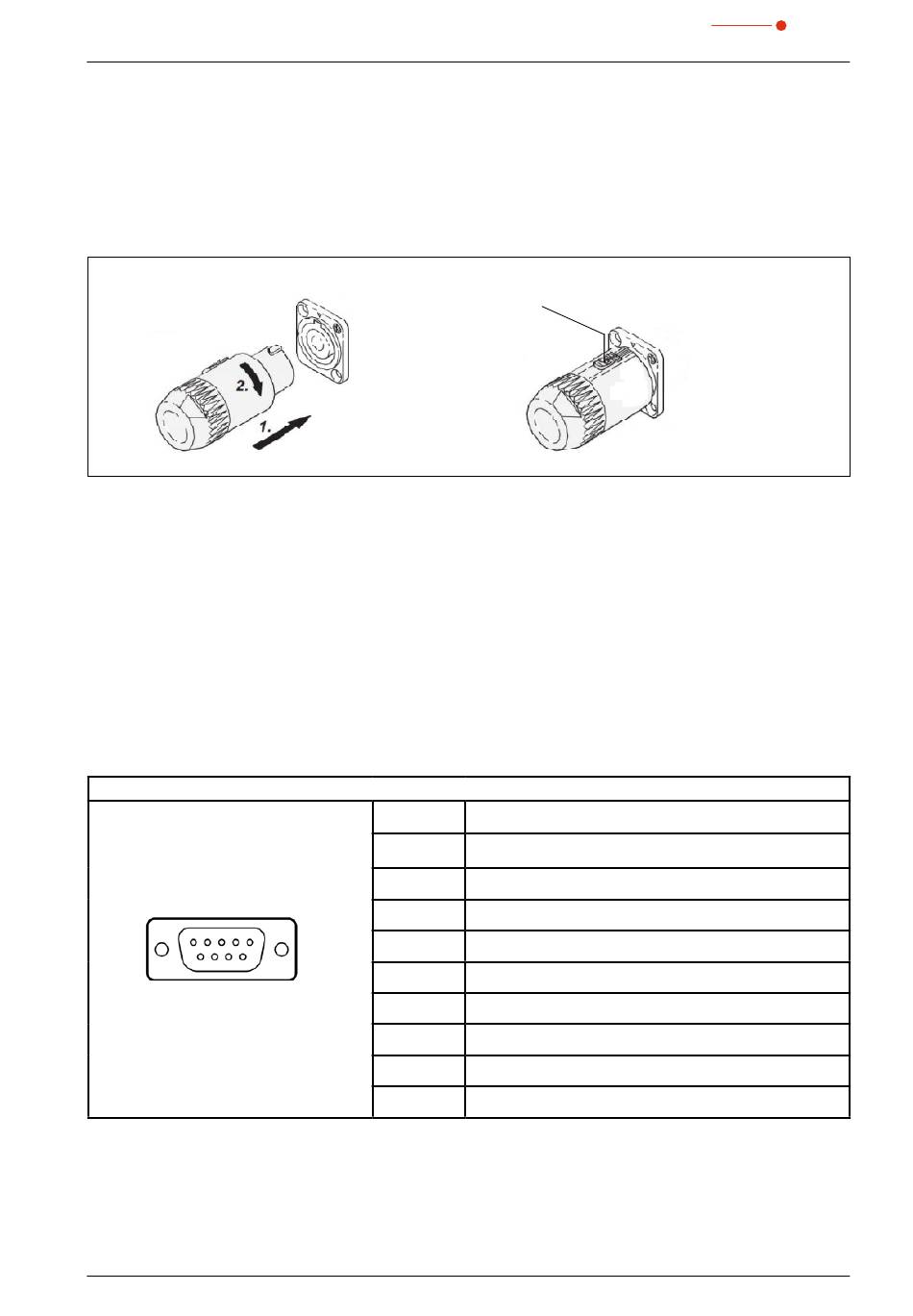

Abb.8.1:
Netzanschlussstecker
8.2
Trigger In/Out
BNC-Buchsen, 5 V-TTL-Pegel
8.3
Photodiode Out
BNC-Buchse, Ausgang der Streulichtdiode.
8.4
PRIMES-Bus
Polbild D-Sub-Buchse, 9-polig (Ansicht Steckseite)
5
1
9
6
Tab.8.1:
D-Sub-Buchse, PRIMES-Bus
Revision 02/2018 DE
®
Sicherungsschieber
eingerastet
Pin
Funktion
1
GND
2
RS-485 (+)
3
+24 V
4
Nicht belegt
5
Nicht belegt
6
GND
7
RS-485 (-)
8
+24 V
9
Nicht belegt
