HP-MSM-I Parallel/PROFIBUS
®
11.2
Funktionen der Eingangs- bzw. Ausgangsleitungen
Die 6 höchstwertigen Leitungen sind in ihrer Funktion als Steuerleitungen festgelegt. Sie regeln je nach
Zustand die Funktion der 26 niederwertigen Leitungen oder tragen eine andere Sonderfunktion. Diese 6
höchstwertigen Leitungen sind nicht doppelt belegt, sie behalten ihre Funktion fortwährend bei.

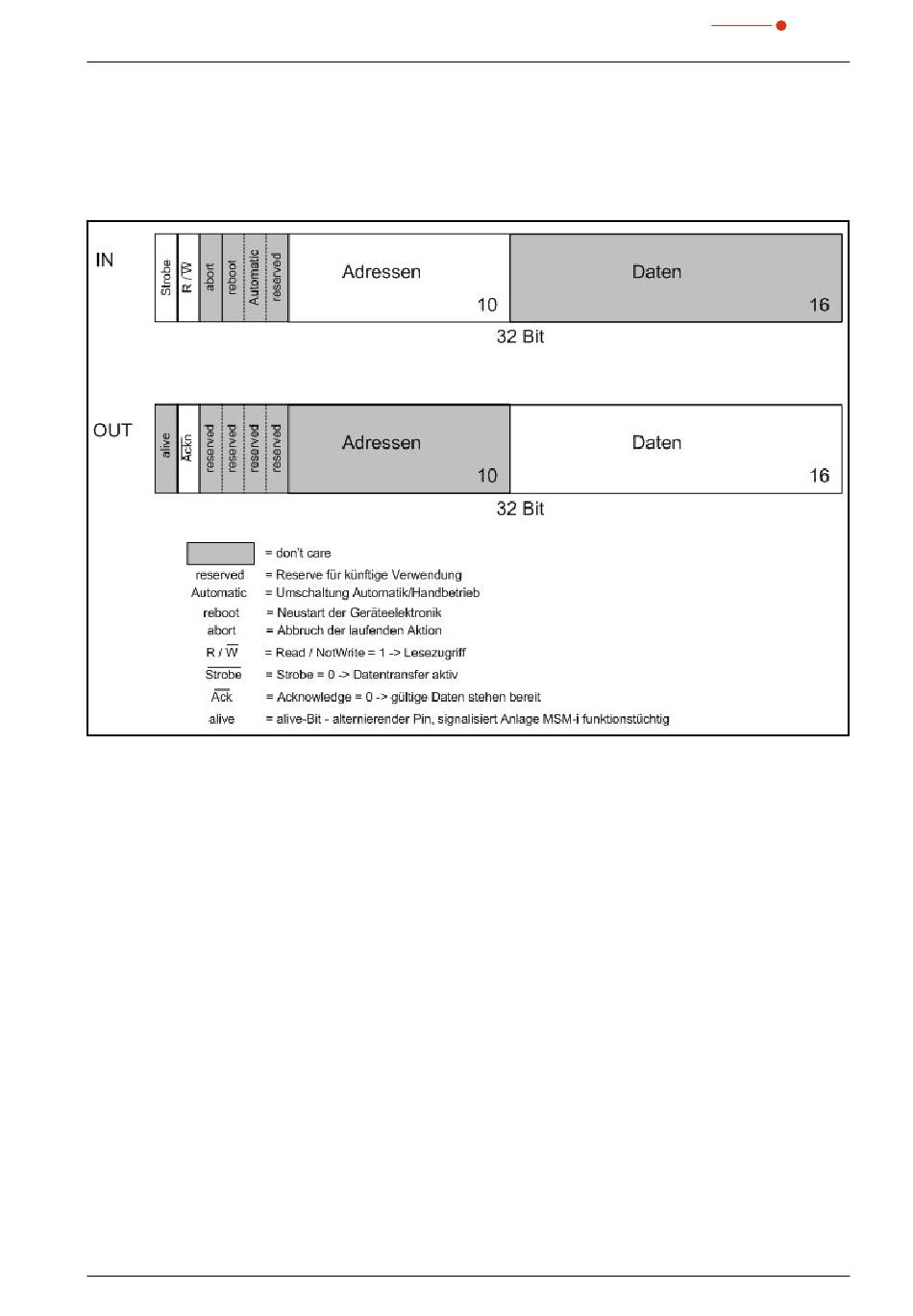

Abb.11.5:
Belegung der Leitungen bei Lesezugriff
Revision 02/2018 DE
117
