HP-MSM-I Parallel/PROFIBUS
8.5.2
Ausgangsleitungen, Stecker OUT/Hi (High-Word)

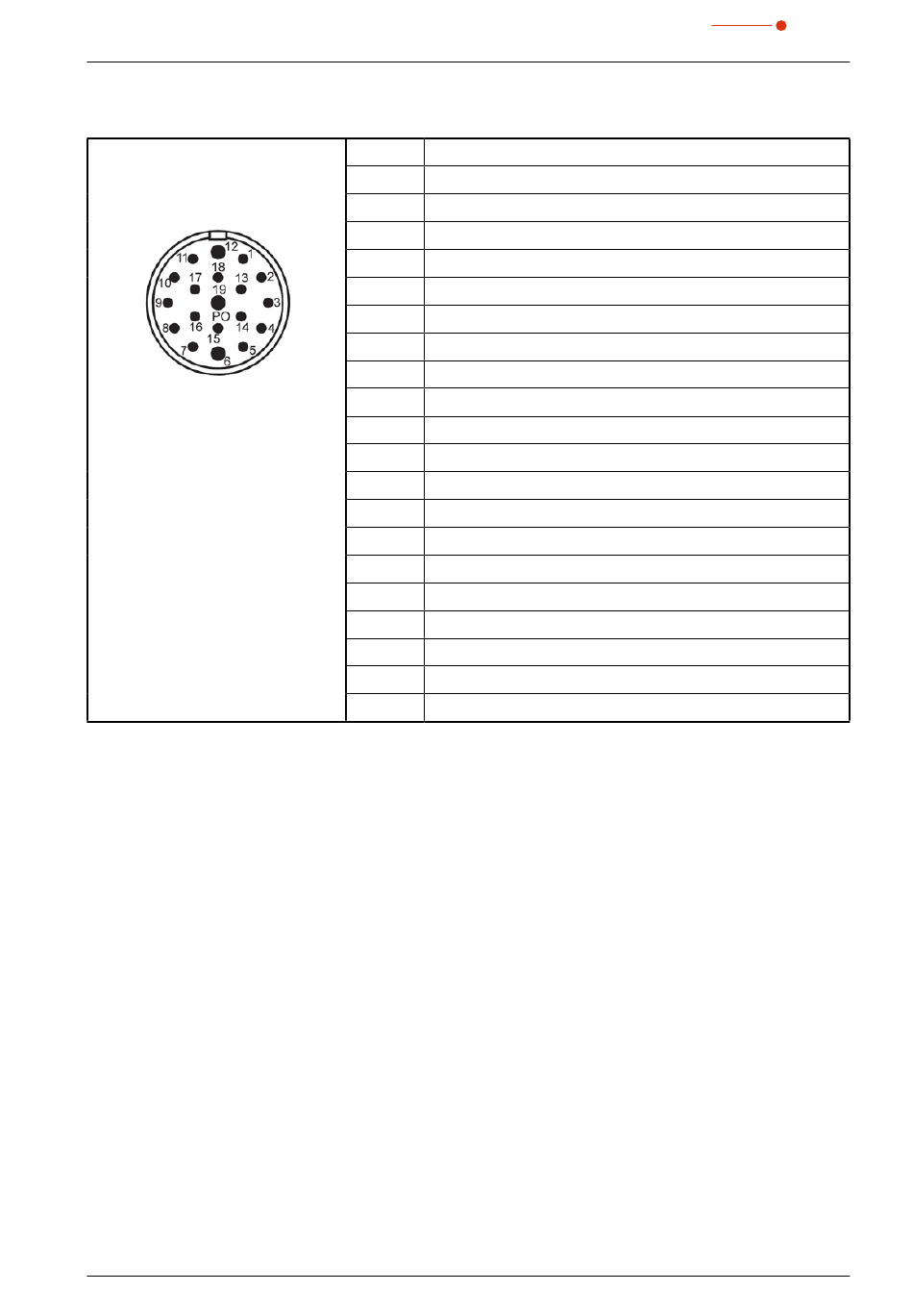

Polbild Stecker, 19-polig
Coninvers RC-19P1N126300
(Ansicht Steckseite)
Tab.8.3:
SPS-Stecker OUT/Hi
Funktionen:
Reserved
Reservierte Ausgangsleitung (derzeit ohne Funktion).
Acknowledge
Mit diesem Ausgangsbit signalisiert der HP-MSM-I die Gültigkeit der Datenleitungen.
Nur solange dieser Pin auf dem Lowpegel liegt, sind die Daten auf den Ausgangsleitungen des HP-MSM-I gültig. Des-
weiteren signalisiert diese Leitung, dass gültige Daten auf der Eingangsleitung eingelesen wurden.
Alive
Alternierende Ausgangsleitung. Signalisiert der Anlage einen funktionsfähigen HP-MSM-I. Die Alive-Leitung ändert
spätestens alle 5 Sekunden (> 0,2 Hz) den Spannungspegel von 0 V auf 24 V und wieder auf 0 V.
Wechselt diese Leitung ihren Signalzustand nicht mehr, sollte ein Power-Up bzw. Reboot durchgeführt werden.
Revision 02/2018 DE
®
Pin
Funktion
1
State
OUT 16
2
State
OUT 17
3
State
OUT 18
4
State
OUT 19
5
State
OUT 20
6
Ground-Anschluss
7
State
OUT 21
8
State
OUT 22
9
State
OUT 23
10
State
OUT 24
11
State
OUT 25
12
Ground-Anschluss
13
Reserved
14
Reserved
15
Reserved
16
Reserved
17
Ack (Acknowledge)
18
Alive
19
Nicht verwendet
Gehäuse
Ground-Anschluss
/ Addr
OUT 0
/ Addr
OUT 1
/ Addr
OUT 2
/ Addr
OUT 3
/ Addr
OUT 4
/ Addr
OUT 5
/ Addr
OUT 6
/ Addr
OUT 7
/ Addr
OUT 8
/ Addr
OUT 9
PRIMES
33
