HP-MSM-I Parallel/PROFIBUS
LED-Zustand
Leuchtet dauerhaft grün
Leuchtet dauerhaft rot
Blinkt langsam grün/rot
Blinkt schnell grün/rot
Tab.4.1:
LED-Zustände der Schutzglasanzeige
Der Zustand der Schutzgläser wird auch in der Softwareoberfläche angezeigt (siehe Kapitel 9.9.3 auf Seite
56). Einen Schutzglaswechsel können Sie ebenfalls über die Software auslösen (siehe Kapitel „9.9.2
Voreinstellungen" auf Seite 54).
5
Übersicht Anschlussfeld
5.1
Parallel-Interface
Pressluftregler
0,05 bar...4 bar
Arbeitsluft
Sperrluft

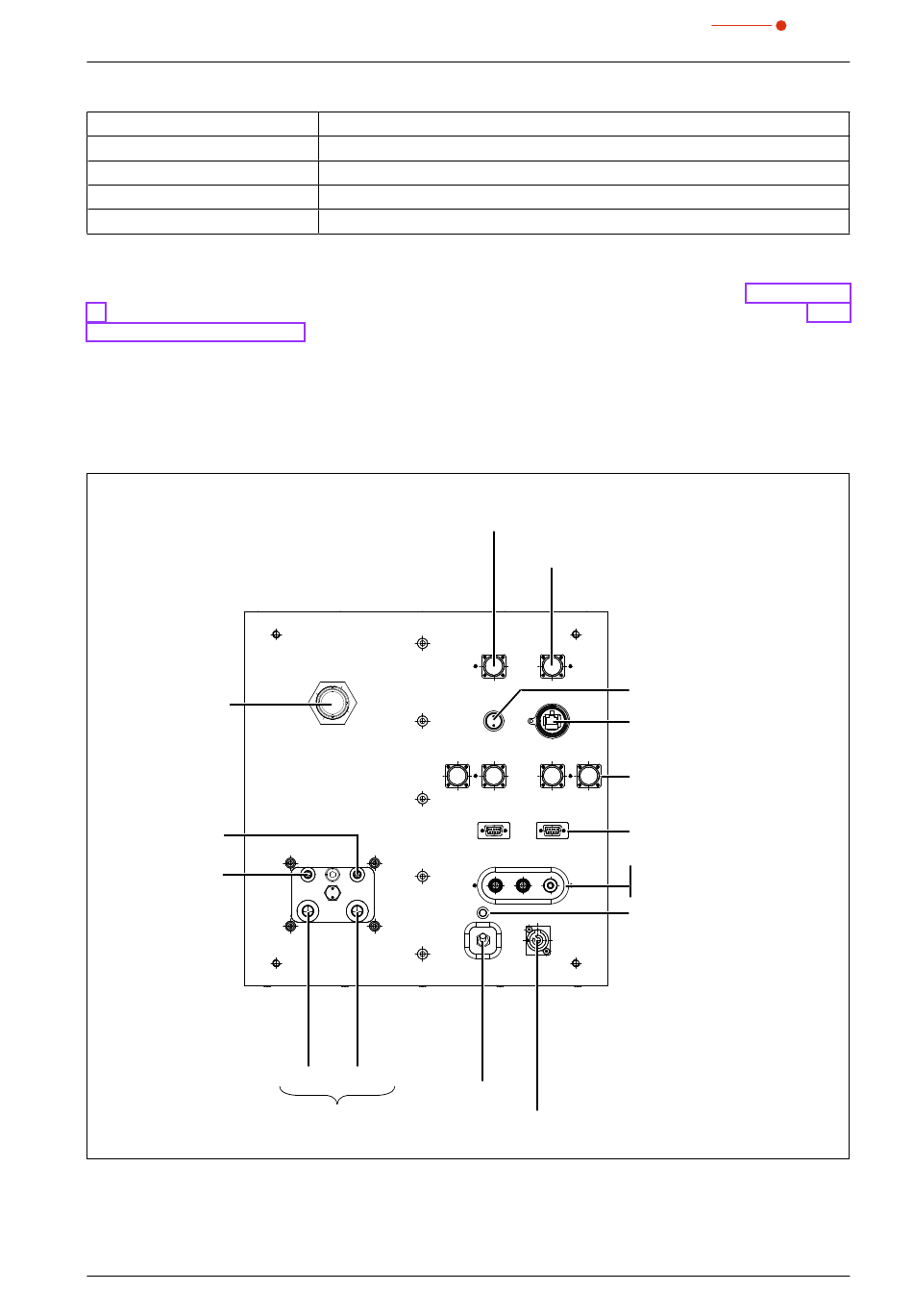

Abb.5.1:
Anschlussfeld des HP-MSM-I mit Parallel-Anschlüssen
Revision 02/2018 DE
®
Bedeutung
Schutzglas ist in Ordnung (iO)
Schutzglas ist nicht in Ordnung (niO)
Schutzglas befindet sich im Strahleingang und ist iO/niO
Schutzglas befindet sich im Wechselschacht und ist iO/niO
Pressure Regulator
Oil- And Waterfree Compressed Air
Sealing Air
Out
Pneumatic
Pressure Control
Water In
Valve
Water Out
Vorlauf
Rücklauf
Netzschalter
Kühlkreissystem
Sicherheitskreis Fasereingang
Sicherheitskreis Prozesseingang
Safety Interlock
Safety Interlock
Fiber
Process
Confirmation
RJ45
100 MBit/s
Button
SPS
In
Out
High
Low
High
Low
PRIMES-Bus
PRIMES-Bus
Trigger
Trigger
Photodiode
Out
In
Out
Power
250V/20A AC
On / Off
Netzanschlussbuchse
PRIMES
Bestätigungs-
Handtaster
Ethernet-Buchse
Parallel-Ein- und Ausgänge
PRIMES-Bus
Ein- und Ausgang Trigger
Ausgang Photodiode
LED Netz Ein/Aus
19
