HP-MSM-I Parallel/PROFIBUS
Spannungsversorgung (Power)
Das Kommunikationsmodul kann optional über die 7/8''-Steckverbinder mit Spannung versorgt wer-
den. Die beiden Steckverbinder sind intern 1:1 durchverbunden. Diese Steckverbinder dienen nicht der
Spannungsversorgung des HP-MSM-I!

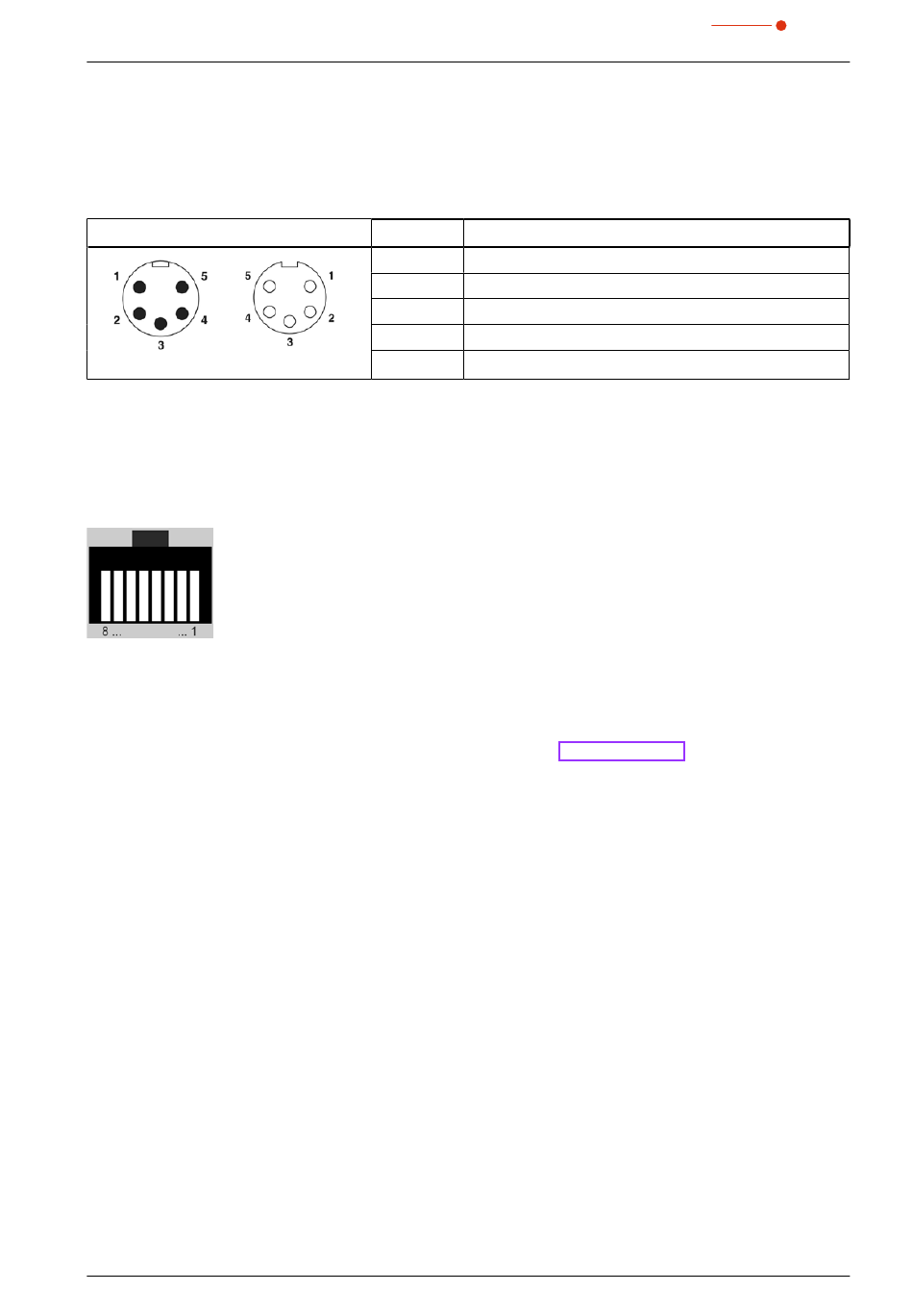

Polbild (Draufsicht Steckseite)
Stecker
Tab.8.7:
Steckverbinder Spannungsversorgung
8.7
Ethernetanschluss (RJ-45)
Verbinden Sie das Gerät über ein Crossover-Kabel mit dem PC oder über ein Patchkabel mit dem Netzwerk.
Abb.8.2:
Ethernet-Anschlussbuchse
8.8
Confirmation Button
Anschluss für den Freigabe-Handtaster. Er wird im Handbetrieb (10.2 auf Seite 87) benötigt, um Meldun-
gen der Software zu bestätigen.
Revision 02/2018 DE
®
Pin
1
2
3
4
5
Buchse
Funktion
GND Aktor
GND Sensor
FE
Sensorversorgung 24 V
Aktorversorgung 24 V
PRIMES
37
