HP-MSM-I Parallel/PROFIBUS
9.10.8
Variable Schnittlinien
Hier wird die räumliche Leistungs dichteverteilung anhand frei wählbarer Schnitte dargestellt.
Es können Schnitte in x- und y-Richtung sowie in Leistungs dichte -Koordinaten (ADW-counts)
durchgeführt werden. Die Lage der Schnitte ist durch Schieberegler oder per Tastatur einstellbar.
Die Einstellung per Tastatur erfolgt:
•
für die x-Richtung über die Taste x um den Wert zu vergrößern und <shift>x, um ihn zu
verkleinern.
•
für die y-Richtung über die Taste y um den Wert zu vergrößern und <shift>y, um ihn zu
verkleinern.
•
für die Leistungsdichte (Intensität) über die Taste i um den Wert zu vergrößern und
<shift>i, um ihn zu verkleinern.
Im Bereich links unten werden die aktuellen Schnittkoordinaten, Leistungsdichten, der durch
den Schnitt erzeugten Radius und das Volumen angezeigt. Rechts oben kann man auf die aus
Kapitel "Falschfarben" bekannten Skalierungen umschalten. Darunter befindet sich ein Einga-
befeld, in das man den zur Radiusbestimmung erwünschten Leistungsabfall eintragen kann.
Neben diesen Funktionen bietet dieses Fenster noch eine Menge weiterer Informationen über
die Bedingungen, unter denen die Messung erstellt wurde.
Ebenso werden die Verstärkung, die Zahl der Mittelungen sowie die Rotationsgeschwindigkeit
eines scannenden Systems während der Messung angezeigt.
9.10.9
Graphische Übersicht
Das Menü Graphische Übersicht ermöglicht dem Benutzer eine Vielzahl von Möglichkeiten
die Messwerte darzustellen.
In der x- Achse kann die Leistung, die Zeit, die Ebenen oder die z-Position aufgetragen wer-
den. Für die y-Achse stehen die Daten des Radius, der x- bzw. y-Position und der Winkel zur
Verfügung. Insgesamt kann dieses Fenster 16 verschieden Graphen darstellen.

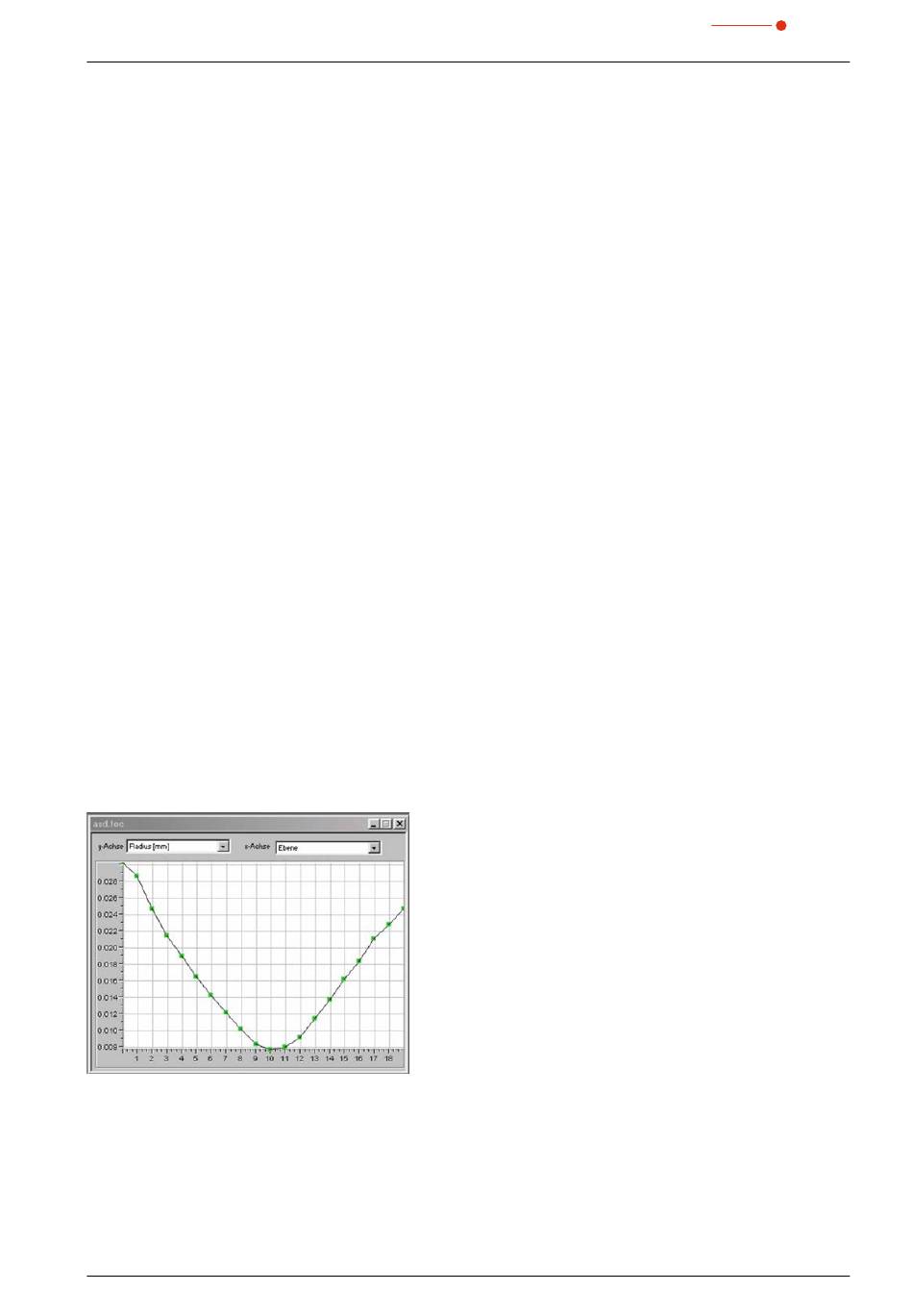

Abb.9.31:
Grafische Übersicht
9.10.10 Farbtafeln
Es sind verschiedene Farbtafeln verfügbar. Die Software ermöglicht es, zwischen den Farbtafeln
hin- und herzuschalten. So kann die Zuordnung von A/D-Wandlerwerten und den verschiedener
Revision 02/2018 DE
®
PRIMES
79
