HP-MSM-I Parallel/PROFIBUS
11
Anlagenkommunikation Parallel-Interface
Zur Fernsteuerung des HP-MSM-I über die Parallel-Schnittstelle müssen Kommandos und Parameter an
den HP-MSM-I übertragen werden und der HP-MSM-I liefert Informationen über den Gerätestatus und die
Messwerte an die Steuerung zurück.
Zur einfachen Kommunikation enthält der HP-MSM-I eine Registerbank von 1024 Registern, die jeweils 16 Bit
breit sind. Diese Register werden zur Kommunikation zwischen dem HP-MSM-I und der Anlagensteuerung
eingesetzt. Zur Adressierung der einzelnen Register sind 10 Eingangsleitungen als Adressleitungen fest
definiert. Weiterhin sind 16 Eingangsleitungen als Datenleitungen zum Schreiben der Register vordefiniert.
Ob ein Schreib- oder Lesezyklus durchgeführt werden soll wird über die R/W-Leitung angezeigt. Ein Schreib-/
Lesezyklus wird über die Strobe-Leitung initiiert.
Eingänge Leitung 0..15
Daten
Eingänge Leitungen 16-25
Adressen 0-9

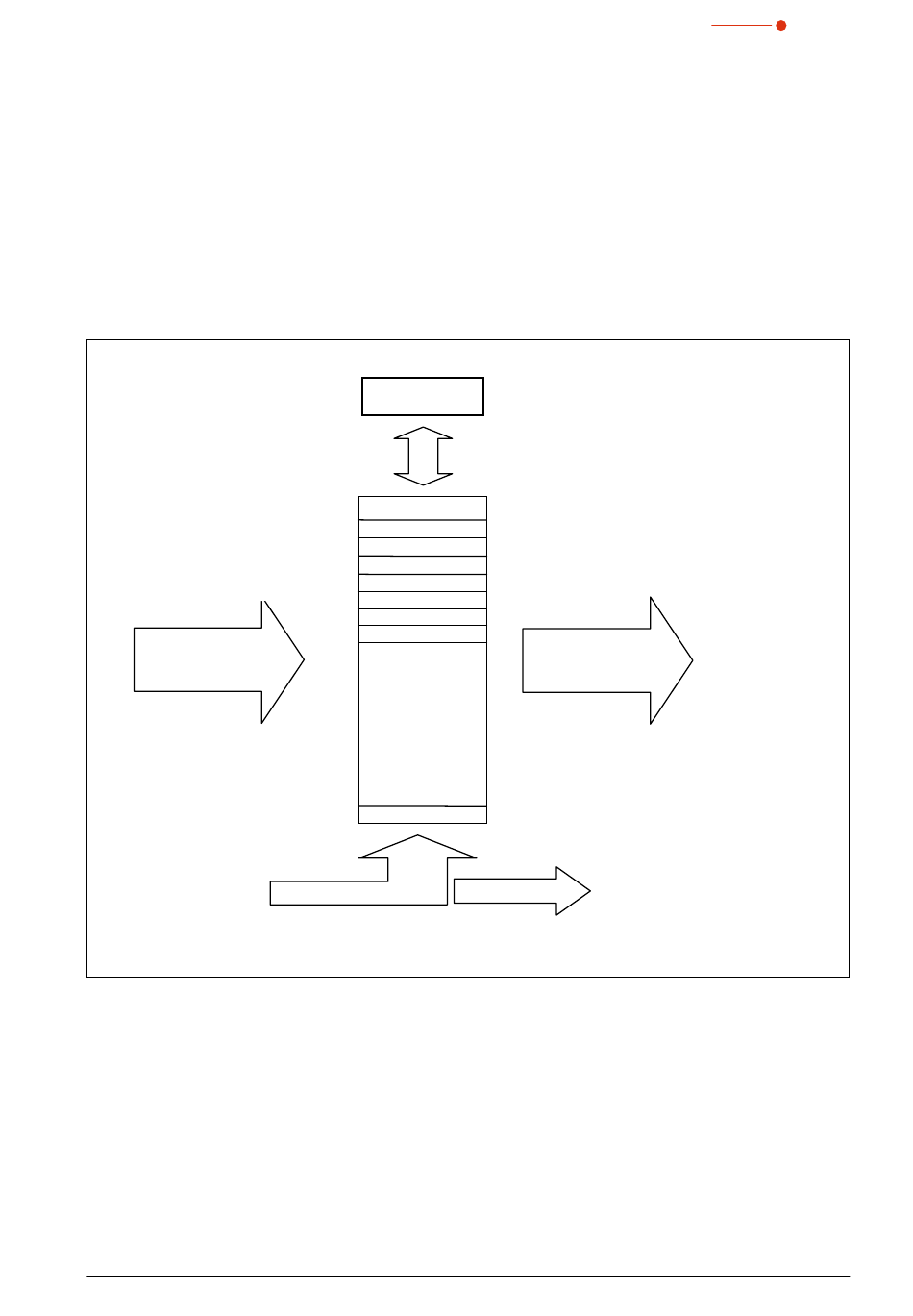

Abb.11.1:
Blockschaltbild HP-MSM-I
Revision 02/2018 DE
®
MSM-I
Register 0
Register 1
Register 2
Register 3
Register 4
Register 5
Register 6
Register 7
Register 1023
Ausgänge Leitung 0..15
Daten
Ausgänge Leitungen 16-25
Adressen 0-9
PRIMES
113
