11.1
Operationsmodi
11.1.1
Lesen
Die Anlage möchte ein Out-Register lesen. Dazu werden bei R/!W-Leitung auf Highpegel die Adressleitun-
gen (SPS-Eingänge) auf die gewünschten Werte gesetzt und anschließend Strobe auf Lowpegel gelegt.
Der HP-MSM-I quittiert die Übernahme der Adresse und das Anlegen der Daten, indem die Ack-Leitung auf
Lowpegel gesetzt wird. Wenn die Anlage die Daten übernommen hat, setzt sie die Strobe-Leitung in den
inaktiven Highpegel. Daraufhin setzt der HP-MSM-I die Ack-Leitung wieder auf Highpegel.
Um den Gerätestatus zu erfahren, kann die Anlage einfach die Register 0 und 1 abfragen.

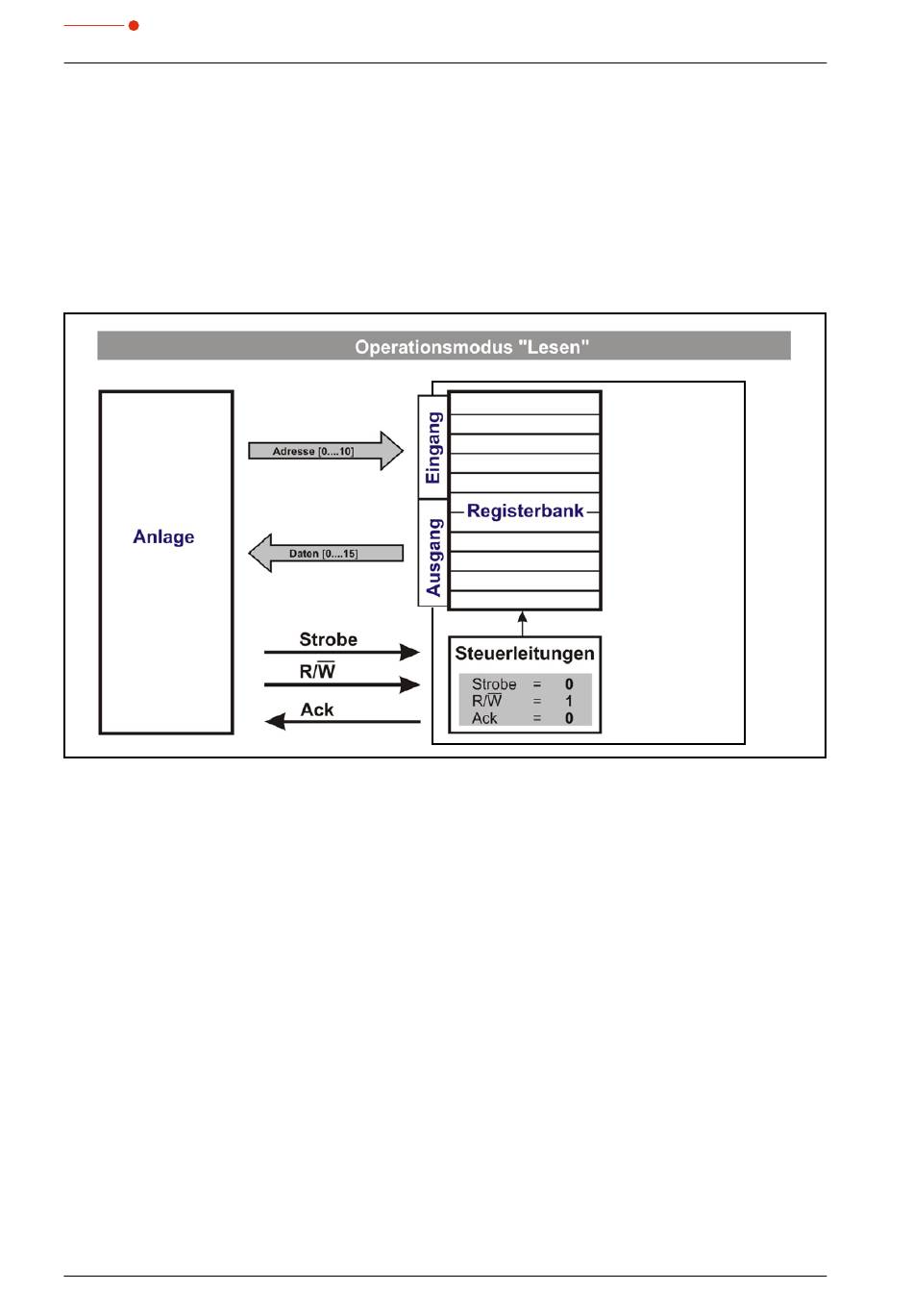

Abb.11.2:
Funktionsblockbild beim Lesezugriff auf die Registerbank
