PRIMES
der Kommandoregister (Cmd1 und Cmd2).
Wurde diese Steuerleitung korrekt erkannt und der Abbruch eingeleitet, wird im Register 00001 (Status2) Bit 9
(AbrtPgrs) gesetzt (siehe Kapitel 11.4.2 auf Seite 123). Das Abort-Signal muss nun zurückgesetzt werden.
R / !W (Read / NotWrite)
Dieses Bit signalisiert dem HP-MSM-I, ob es sich bei den angelegten Daten um einen Befehl (Schreibzugriff)
oder eine Anfrage (Lesezugriff) handelt.
Die Signalzustände an den Datenleitungen der Eingänge spielen im Falle eines Lesezugriffs seitens der
Laseranlage keine Rolle.
Strobe
Initiiert den eigentlichen Datentransfer von der Anlage zum HP-MSM-I. Mit dieser Leitung signalisiert die
Anlage, dass die an den Eingängen des HP-MSM-I anliegenden Daten gültig sind. Im Falle eines Lesezugriffs
bedeutet der Lowpegel auf dieser Leitung, dass die Ausgangsleitungen des HP-MSM-I gültig sein müssen.
Datenregister der Eingangsseite
Die Datenregister auf der Eingangsseite des HP-MSM-I dienen der Abfrage von Flags, die nicht über die
Statusbits ausgegeben werden können. Zudem besteht über die Datenregister die Möglichkeit, Werte des
HP-MSM-I von der Anlage auszulesen (Lesezugriff).
Über diese Datenregister werden ebenfalls Befehle an den HP-MSM-I übermittelt (Schreibzugriff).
Bei der Datenübertragung teilen sich die Eingangsleitungen in Adress- und Datenleitungen auf. Über die
Adressleitungen können die verschiedenen Datenregister ausgelesen und/oder beschrieben werden.
8.6
Steckerbelegung PROFIBUS
Die Steckverbinder für den PROFIBUS sind 5-polige, B-codierte M12-Steckverbinder.
Hinweise zum Umschalten auf die optionalen Parallel-Ein- und Ausgänge finden Sie im Kapitel 10.2.11 auf
Seite 103.

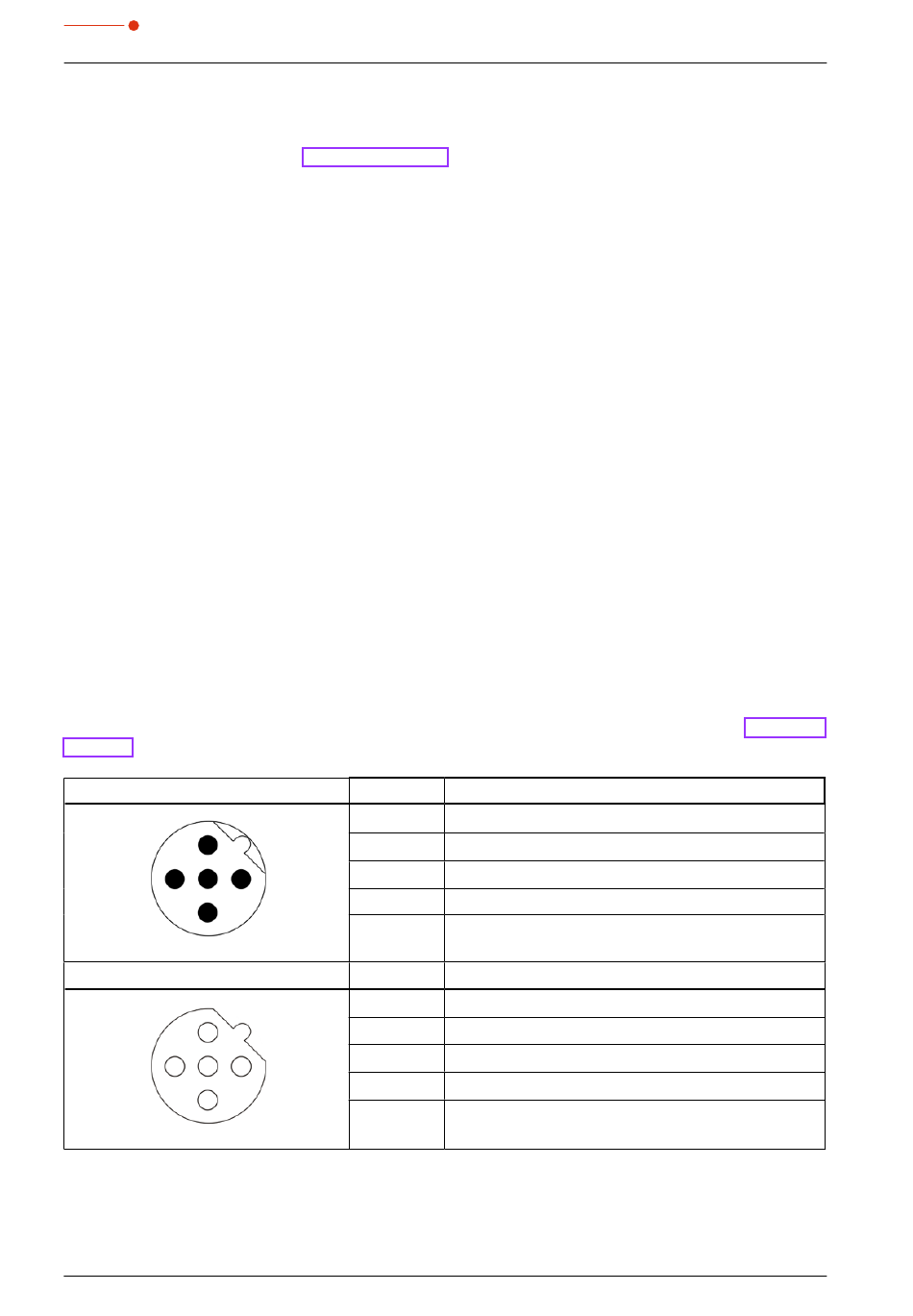

Polbild Stecker (Draufsicht Steckseite)
2
3
5
4
Polbild Buchse (Draufsicht Steckseite)
1
5
4
3
Tab.8.6:
Steckverbinder PROFIBUS
36
Pin
1
2
3
1
4
5
Pin
1
2
3
2
4
5
HP-MSM-I Parallel/PROFIBUS
Funktion
Nicht belegt
Signal A
Nicht belegt
Signal B
Nicht belegt
Funktion
+5 V
Signal A
ISOGND
Signal B
Nicht belegt
®
Revision 02/2018 DE
