PRIMES
9.9.2
Voreinstellungen
In diesem Dialogfenster können Sie Messeinstellungen vornehmen für:
•
die Optik
•
die Messung
•
den CCD-Sensor

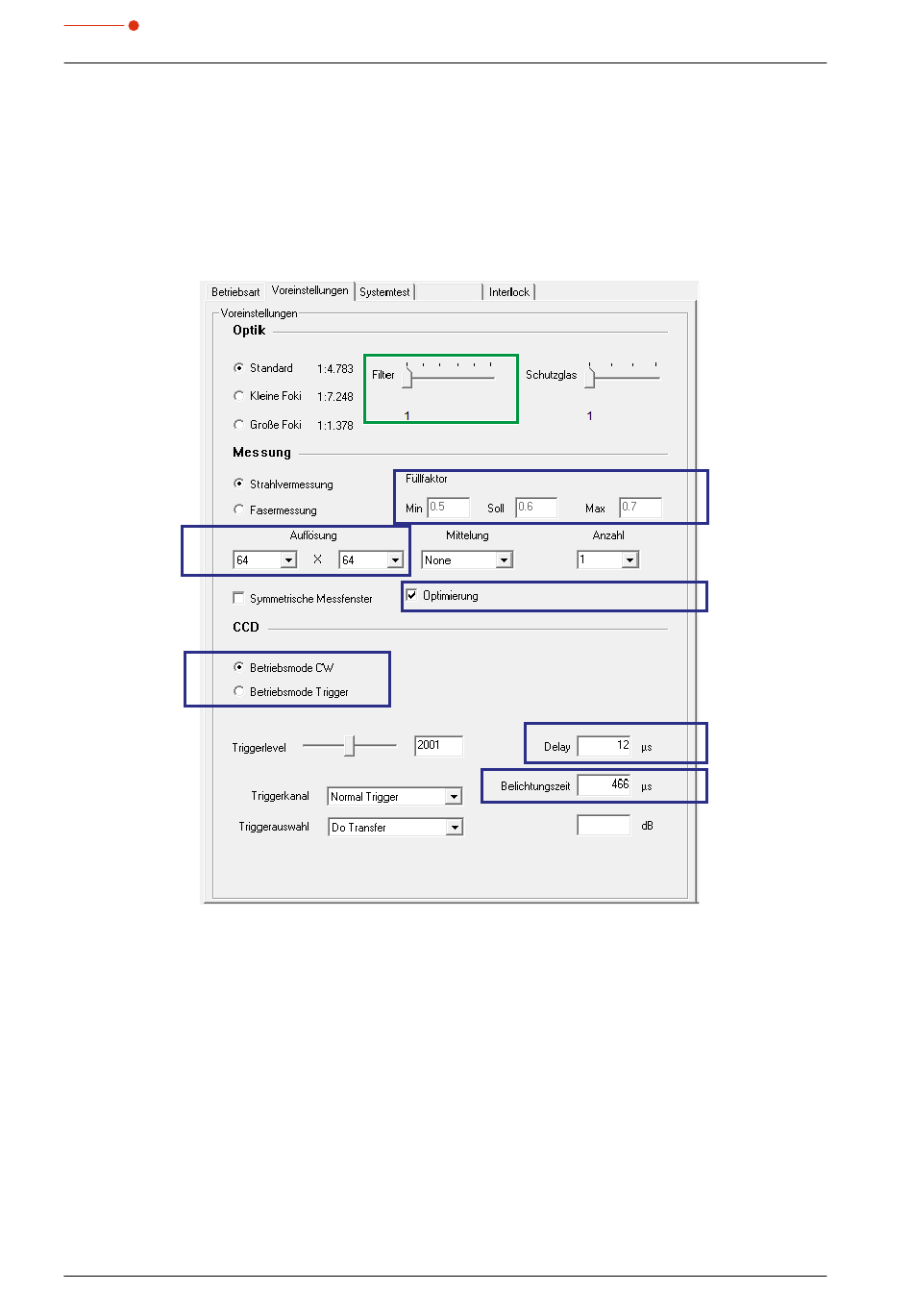

Abb.9.6:
Dialogfenster Voreinstellungen
Filter
Der notwendige Filter ist abhängig von der Wellenlänge und der Intensität des Laserstrahls und muss pas-
send zu jeder Messaufgabe gewählt werden.
Passend ist der Filter dann, wenn innerhalb einer Kaustikmessung alle Messebenen mit einer Integrationszeit
zwischen 18 ms (-20 dB) und 0,18 ms (-60 dB) vermessen werden. Außerhalb dieser Grenzen sinkt das
Signal/Rausch-Verhältnis des CCD-Sensors, so dass die Messgenauigkeit verringert wird.
Standardmäßig ist das Gerät mit fünf Filtern der optischen Dichte zwischen OD1 (1:10) bis OD5 (1:100 000)
bestückt. Die Position 6 ist leer, um den Laserstrahl ungefiltert passieren lassen zu können.
54
Expertenbetrieb
HP-MSM-I Parallel/PROFIBUS
Revision 02/2018 DE
®
