PRIMES
HP-MSM-I Parallel/PROFIBUS
®

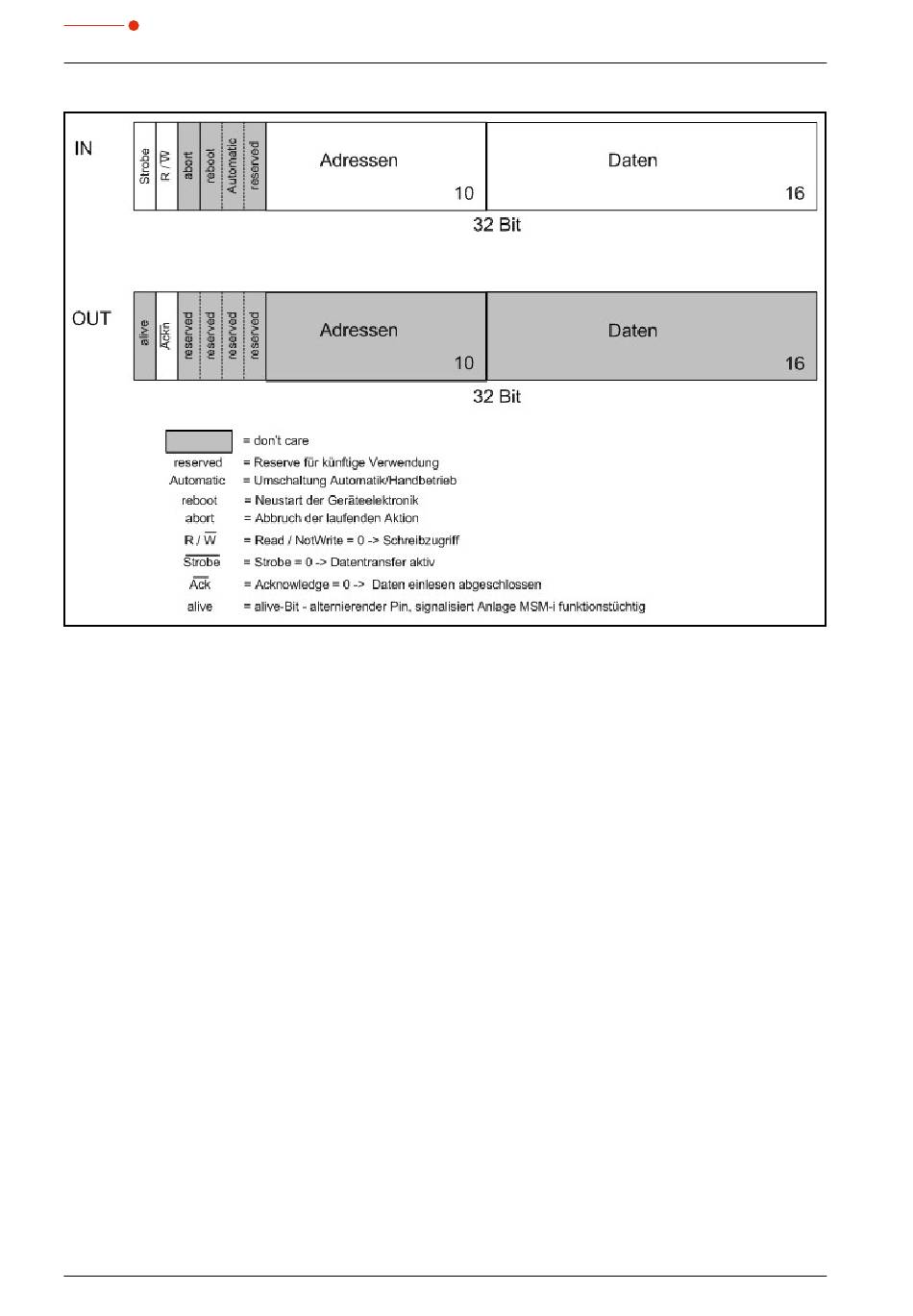

Abb.11.6:
Belegung der Leitungen bei Schreibzugriff
Die 26 niederwertigen Ausgangsleitungen sind doppelt belegt. Diese Leitungen können sowohl Adress-
bzw. Datenleitungen bei einem Datentransfer darstellen, als auch den jeweiligen Gerätestatus, also den
Registerinhalt von Status1 mit den niederwertigen 16 Leitungen und den Registerinhalt von Status2 mit den
höherwertigen 10 Leitungen, ausgeben.
118
Revision 02/2018 DE
