PRIMES
Datenregister der Ausgangsseite
Lesezugriff
In den Datenregistern auf der Ausgangsseite des HP-MSM-I werden Flags, die nicht über die Statusbits
ausgegeben werden können, angezeigt. Weiterhin können über diese Datenregister Werte vom HP-MSM-I
an die Anlage übermittelt werden.
Schreibzugriff
Bei der Übermittlung eines Befehls, also im Falle eines Schreibzugriffs, werden die Ausgangsleitungen für
die Statusbits verwendet.
8.5.3
Eingangsleitungen, Stecker IN/Lo (Low-Word)

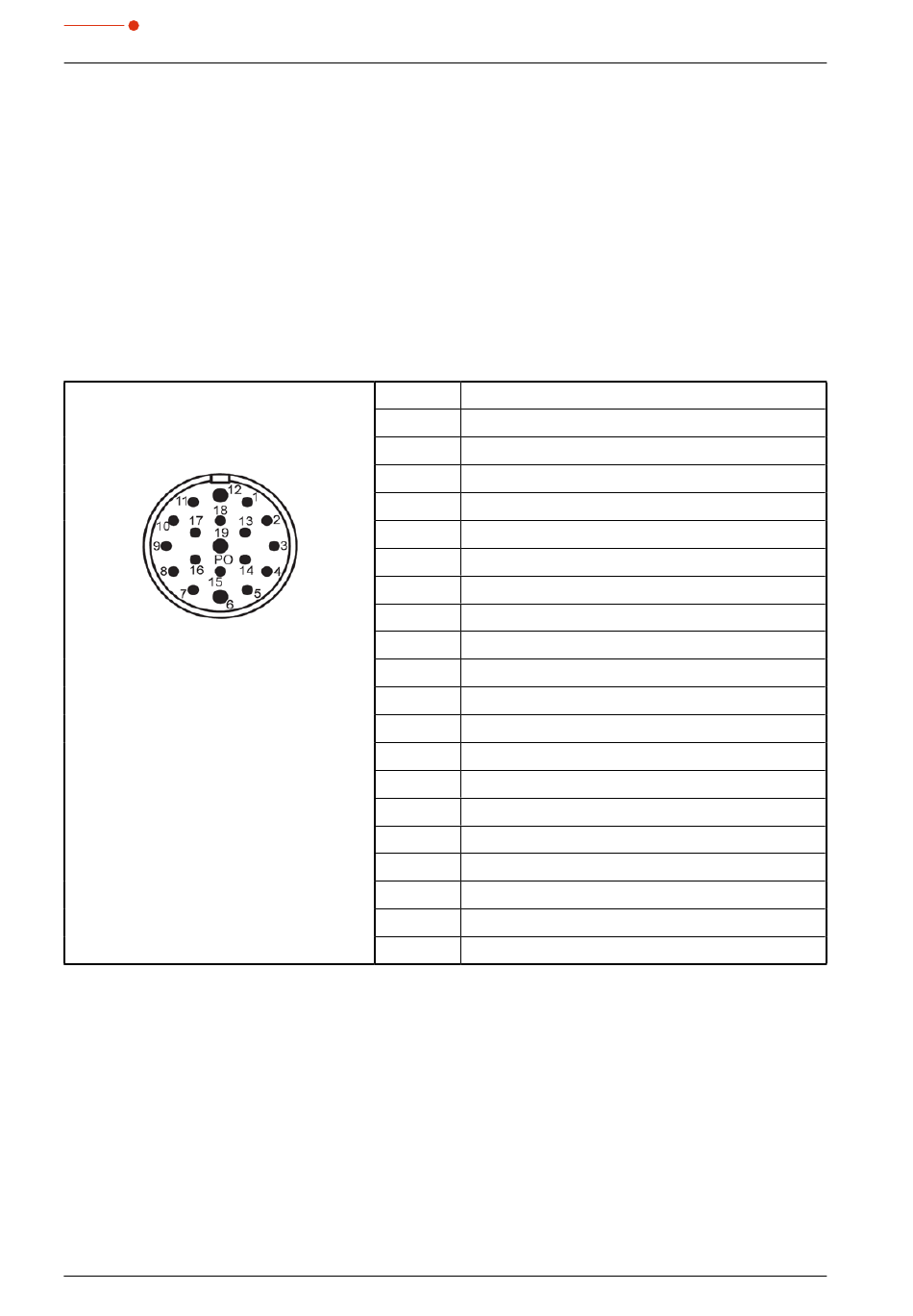

Polbild Stecker, 19-polig
Coninvers RC-19P1N126300
(Ansicht Steckseite)
Tab.8.4:
SPS-Stecker IN/Lo
34
Pin
Funktion
1
State
/ Data
IN 0
2
State
/ Data
IN 1
3
State
/ Data
IN 2
4
State
/ Data
IN 3
5
State
/ Data
IN 4
6
Ground-Anschluss
7
State
/ Data
IN 5
8
State
/ Data
IN 6
9
State
/ Data
IN 7
10
State
/ Data
IN 8
11
State
/ Data
IN 9
12
Ground-Anschluss
13
State
/ Data
IN 10
14
State
/ Data
IN 11
15
State
/ Data
IN 12
16
State
/ Data
IN 13
17
State
/ Data
IN 14
18
State
/ Data
IN 15
19
Nicht verwendet
Gehäuse
Ground-Anschluss
HP-MSM-I Parallel/PROFIBUS
IN 0
IN 1
IN 2
IN 3
IN 4
IN 5
IN 6
IN 7
IN 8
IN 9
IN 10
IN 11
IN 12
IN 13
IN 14
IN 15
Revision 02/2018 DE
®
