HP-MSM-I Parallel/PROFIBUS
9.10.4
Übersicht 86 % bzw. 2. Moment
Die folgenden Parameter werden angezeigt: Datum der Messung, Zeit der Messung, sowie die Eintragungen
aus dem Menüpunkt Messumgebung: Die Brennweite, die Offsets und der Inhalt des Kommentarfelds.

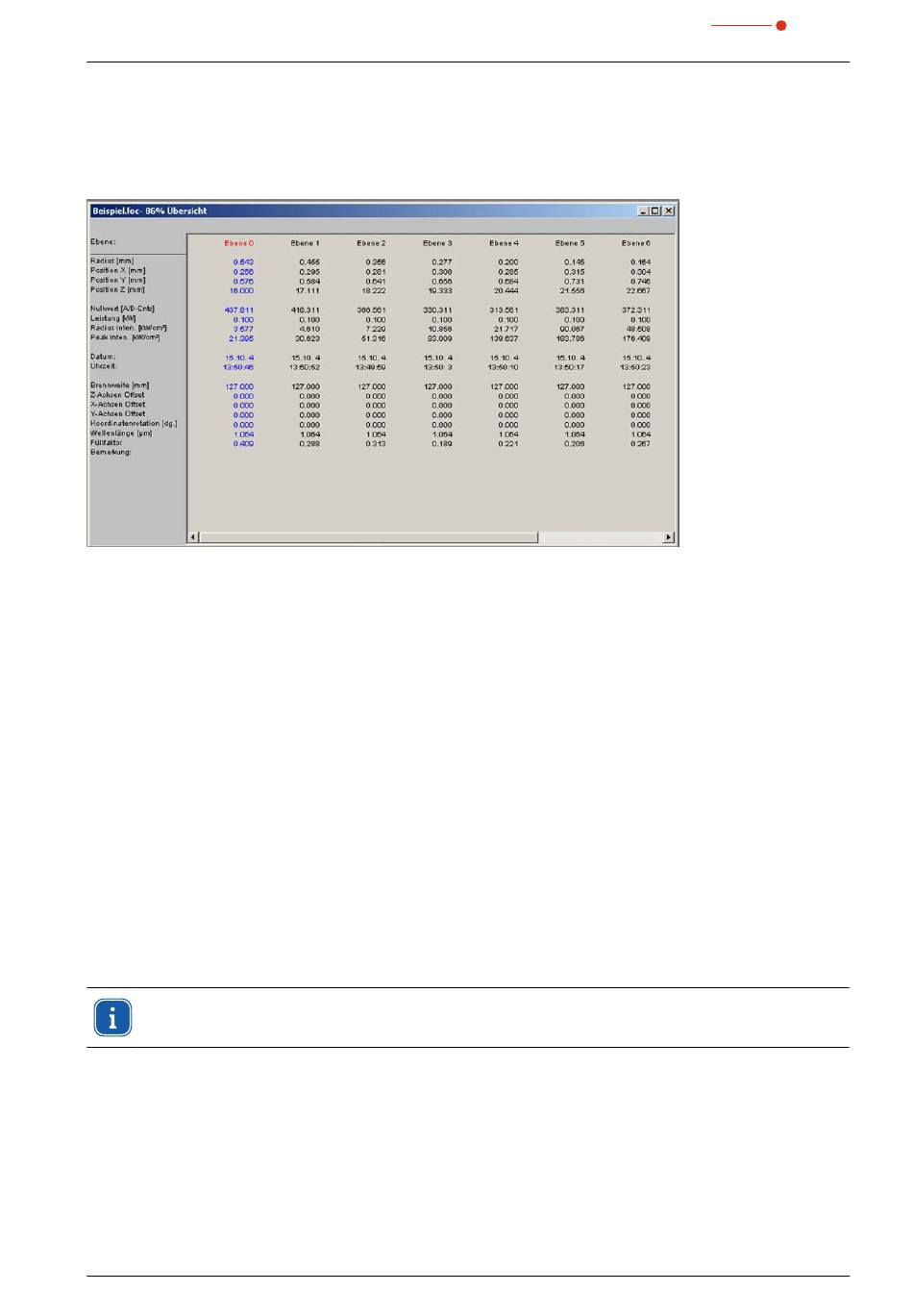

Abb.9.25:
Der Menüpunkt
Darüber hinaus werden die folgenden numerischen Ergebnisse der Messungen angezeigt.
•
Strahlradius
•
x-Strahlradius (nur bei 2. Momenten der großen Hauptachse)
•
y-Strahlradius (nur bei 2. Momenten der kleinen Hauptachse )
•
x-Position
•
y-Position und gegebenenfalls z-Position
•
Leistungsdichte (bezogen auf den in den Messmenüs eingestellten Leistungswert).
Wesentlicher Unterschied zwischen beiden Übersichtsmenüs ist, dass zum Einen die Strahlradien nach der
86 %-Leistungsdefinition bestimmt werden und zum Anderen die 2. Momentenmethode nach ISO 11146
verwendet wird:
Wenn das Messsignal das Nullniveau nur wenig überschreitet, werden die Messergebnisse nicht schwarz
sondern grau dargestellt. In einem solchen Fall sollte sorgfältig geprüft werden, ob die Messwerte verworfen
werden müssen und die Messung gegebenenfalls mit anderen Einstellungen wiederholt wird.
Die Einträge Leistung, Brennweite und Wellenlänge, insbesondere in den Kommentarzeilen können auch
nach einer Messung noch verändert werden. Dazu ist im Menüpunkt Umgebung die Aktualisieren-Funktion
verfügbar.
Die Kommentare dürfen das Zeichen '#' nicht enthalten. Das Zeichen führt zu ernsten Problemen
beim Speichern und Laden der Messdateien.
Revision 02/2018 DE
®
Übersicht 86 %
im Menü Darstellung
PRIMES
73
