PRIMES
HP-MSM-I Parallel/PROFIBUS
®
11.1.3
Status lesen
Optional kann die Anlage den Gerätestatus erfahren, indem sie die Datenleitungen 0-25 bei Strobe-Leitung
auf Highpegel und Ack-Leitung Highpegel abfragt.
HP-MSM-I

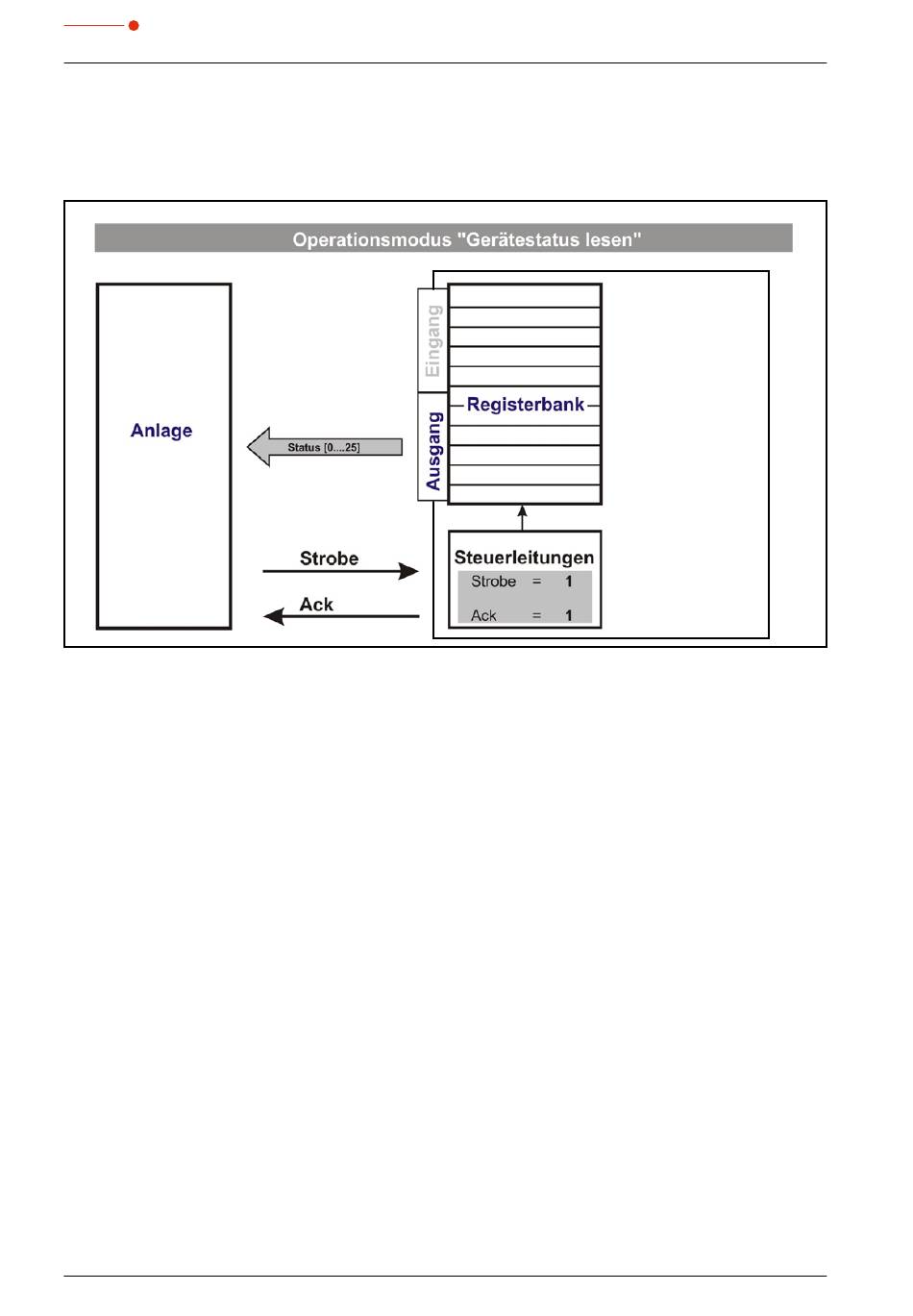

Abb.11.4:
Funktionsblockbild bei Abfrage des Gerätestatus
Sind sowohl die Strobe-Leitung, als auch die Ack-Leitung nicht aktiv, werden Informationen über den Grund-
zustand des Gerätes auf den Datenleitungen ausgegeben.
Der HP-MSM-I kann die Registerbank unabhängig von den Schreib-/Lesezyklen der Anlagenseite lesen
und schreiben. Typischerweise sind die einzelnen Register immer nur von einer Seite, d. h. entweder von
der Anlage oder vom HP-MSM-I beschreibbar.
Die Daten in der Registerbank können jederzeit ausgelesen werden, auch bei laufenden Messungen.
116
Revision 02/2018 DE
