Eingangsleitungen, Stecker IN/Hi (High-Word)

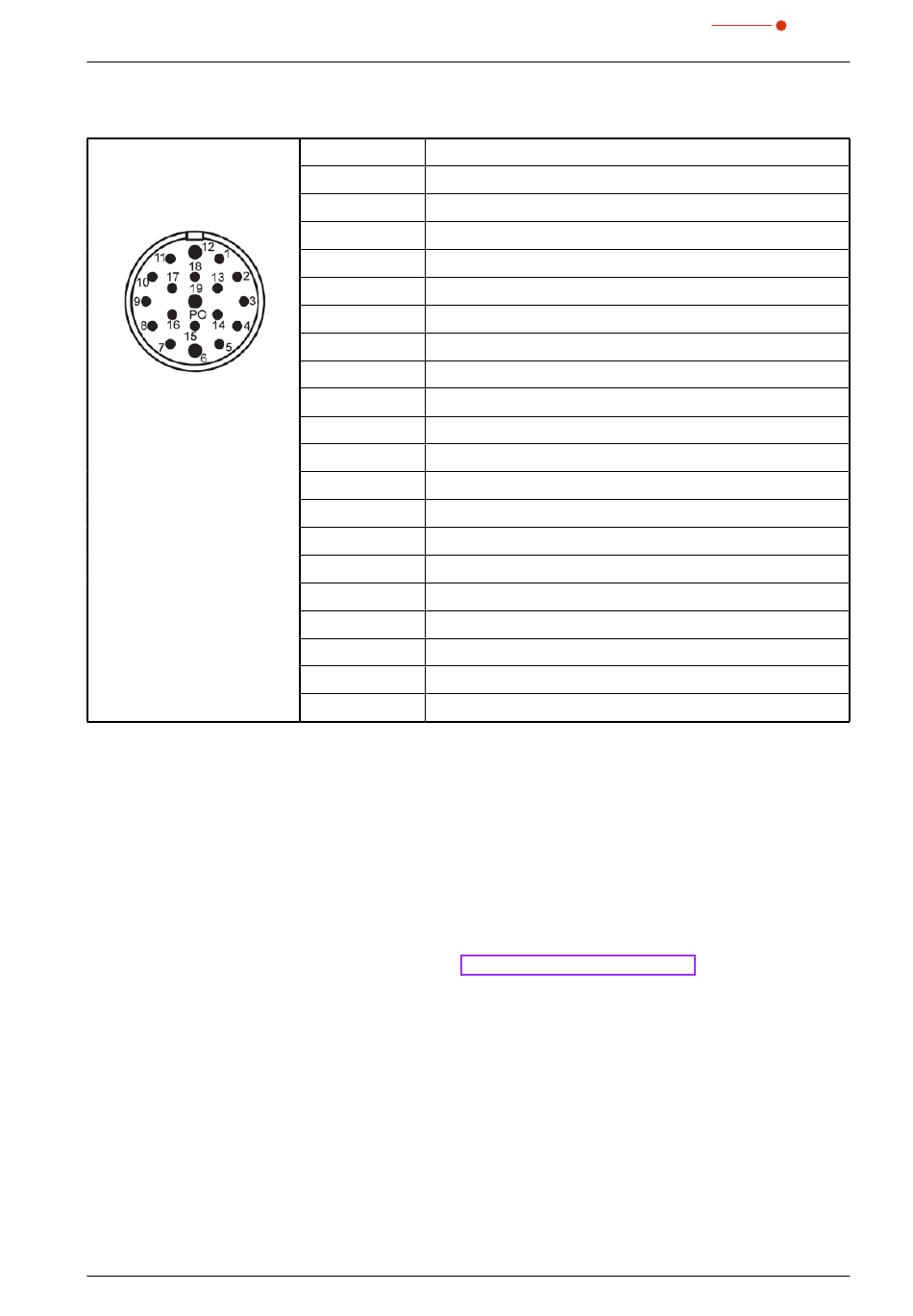

Polbild Stecker, 19-polig
Coninvers RC-19P1N126300
(Ansicht Steckseite)
Tab.8.5:
SPS-Stecker IN/Hi
Funktionen:
Reserved
Reservierte Eingangsleitung (derzeit ohne Funktion).
Automatic
Bei automatischem Betrieb des HP-MSM-I über die Anlage wird über die Eingangsleitung 14 am SPS-Stecker
IN/Hi signalisiert, ob Automatikbetrieb gewünscht ist. Nur im Automatikbetrieb lässt sich ein korrekter Betrieb
des HP-MSM-I über die Anlage sicherstellen (siehe „Automatikbetrieb" auf Seite 104).
Um sicherzustellen, dass der HP-MSM-I nach Herstellung seiner Messbereitschaft auch korrekt in den
Automatikmodus wechselt, muss diese Leitung auf 24 V gelegt werden.
Reboot
Bei Anlegen von 24 V wird die interne Spannungsversorgung der Elektronik unterbrochen. Diese Funktion
kann für einen Neustart der Elektronik genutzt werden.
Abort
Die laufende Messung wird abgebrochen, sobald diese Leitung auf 24 V gelegt wird. Dieser Vorgang kann
mehrere Sekunden dauern, bis der tatsächliche Abbruch der laufenden Messung erfolgt ist. Diese Leitung
dient nur zum Abbruch laufender Messungen, nicht zum Abbruch laufender Aktionen bzw. Befehle in einem
Revision 02/2018 DE
®
Pin
Funktion
1
State
IN 16
2
State
IN 17
3
State
IN 18
4
State
IN 19
5
State
IN 20
6
Ground-Anschluss
7
State
IN 21
8
State
IN 22
9
State
IN 23
10
State
IN 24
11
State
IN 25
12
Ground-Anschluss
13
Reserved
14
Automatic
15
Reboot
16
Abort
17
R / !W (Read / NotWrite)
18
Strobe
19
Nicht verwendet
Gehäuse
Ground-Anschluss
/ Addr
IN 0
/ Addr
IN 1
/ Addr
IN 2
/ Addr
IN 3
/ Addr
IN 4
/ Addr
IN 5
/ Addr
IN 6
/ Addr
IN 7
/ Addr
IN 8
/ Addr
IN 9
