PRIMES
11.5.3

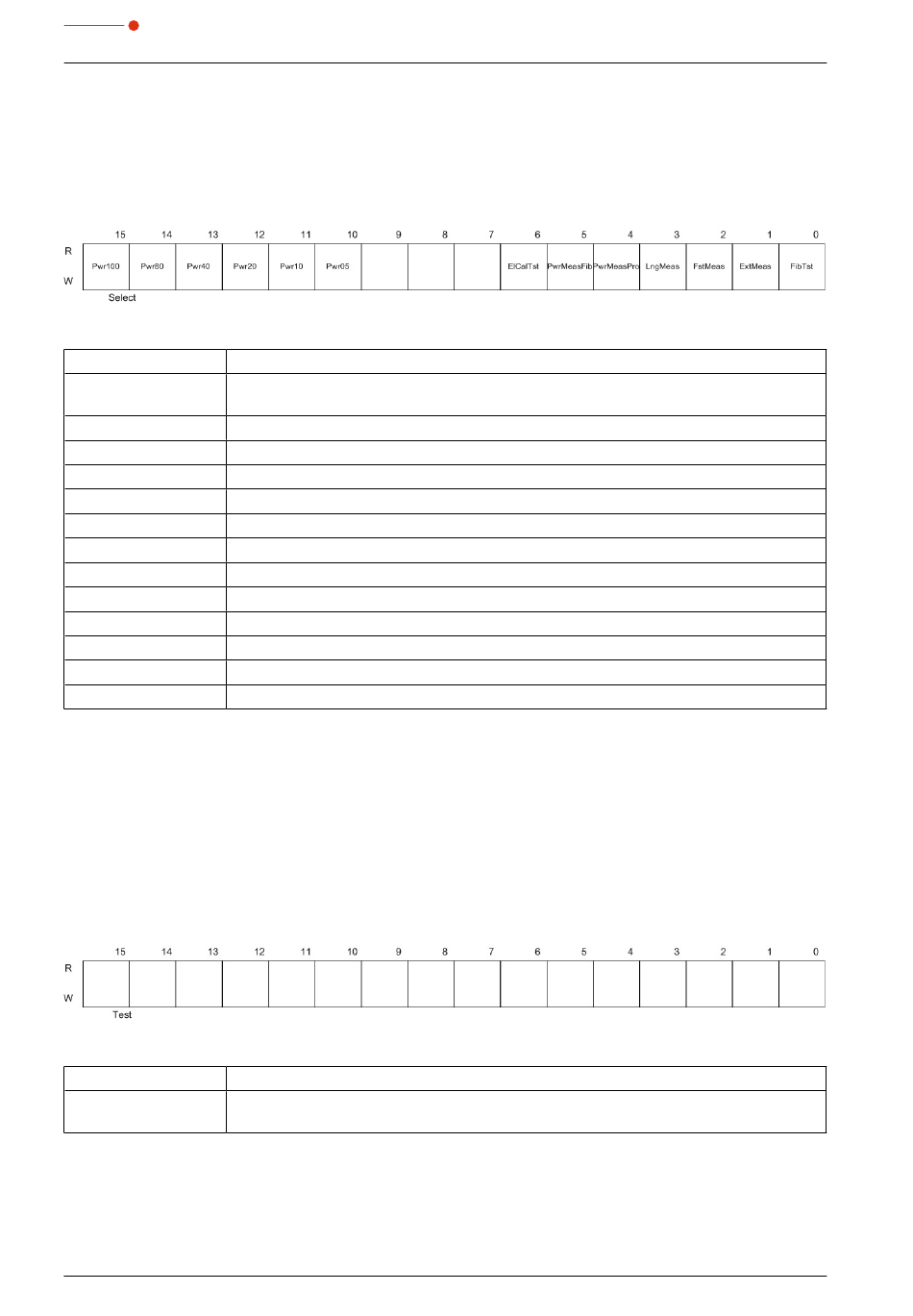

Auswahlregister (Select)
Im Auswahlregister lassen sich die verschiedenen Messprogramme sowie Leistungs- und Positionsvorwah-
len treffen.
Adresse 00066
Datenfeld
Beschreibung
0 - FibTst(1)
Fibre Test – Selbsttest HP-MSM-I bezüglich Optik und Schutzglas.
SelfTstOpt = 1 : Schutzglas sauber und Optik iO.
1 - ExtMeas(2)
Extended Measuring – ausführliche Fokusvermessung.
2 - FstMeas(4)
Fast Measuring – schnelle Fokusvermessung.
3 - LngMeas(8)
Long Term Measuring – Langzeitmessung.
4 - PwrMeasPro(16)
Power Measuring Process – Leistungsmessung am Prozesseingang.
5 - PwrMeasFib(32)
Power Measuring Fibre – Leistungsmessung an der Faser.
6 - ElCalTst(64)
Electrically Calibration Test – Selbsttest Leistungsteil HP-MSM-I. (EC-Messung)
10 - Pwr05(1024)
Powerselect 05 – Leistungsvorwahl mit 5 % der Maximalleistung.
11 - Pwr10(2048)
Powerselect 10 – Leistungsvorwahl mit 10 % der Maximalleistung.
12 - Pwr20(4096)
Powerselect 20 – Leistungsvorwahl mit 20 % der Maximalleistung.
13 - Pwr40(8192)
Powerselect 40 – Leistungsvorwahl mit 40 % der Maximalleistung.
14 - Pwr80(16384)
Powerselect 80 – Leistungsvorwahl mit 80 % der Maximalleistung.
15 - Pwr100(32768)
Powerselect 100 – Leistungsvorwahl mit 100 % der Maximalleistung.
Tab.11.16: Datenfeldbeschreibung Auswahlregister
11.5.4
Testregister (Test)
Das Testregister dient zur Funktionsprüfung der Anlagenkommunikation mit dem HP-MSM-I. In dieses Re-
gister lassen sich beliebige Werte schreiben und anschließend wieder auslesen.
Für die Funktion des HP-MSM-I und den diversen Messprogrammen besitzt dieses Register keine Relevanz.
Adresse 00067
Datenfeld
Beschreibung
15:0
Testregister – Register zu Funktionsprüfung der Kommunikation zwischen HP-MSM-I und
Test[15:0]
Anlage.
Tab.11.17: Datenfeldbeschreibung Testregister
136
HP-MSM-I Parallel/PROFIBUS
Revision 02/2018 DE
®
