HP-MSM-I Parallel/PROFIBUS
Über den beiden Reiter-Blöcken sind zwei weitere Anzeigen und eine Interlock-Schaltfläche
angeordnet.
Der Zustand der überwachten Funktionen wird in den Dialogfenstern durch ein Leuchtdio-
densymbol signalisiert
Ampelanzeige
(Prozessüberwachung)

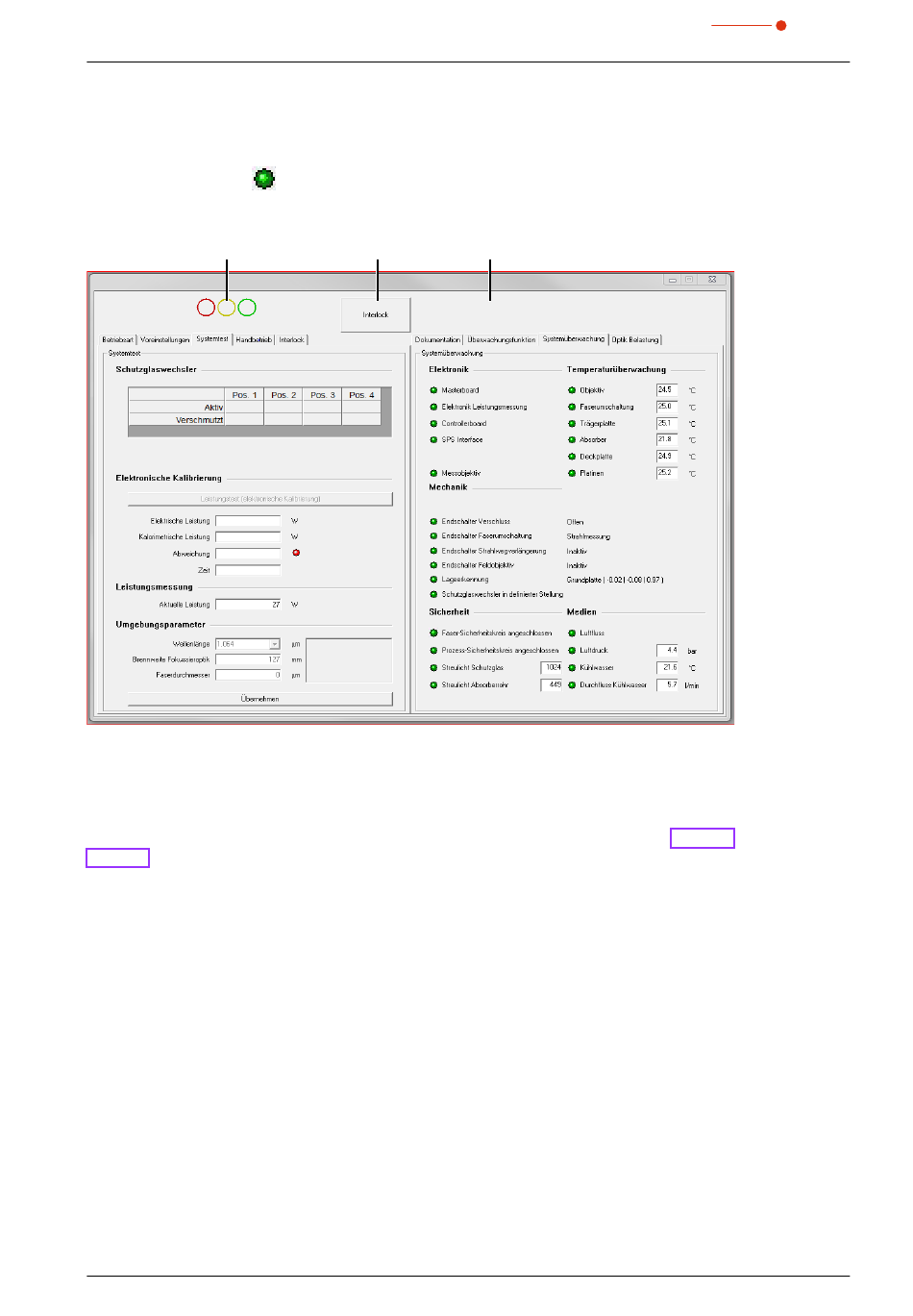

Abb.9.4:
Einstell- und Überwachungsfenster
Ampelanzeige Prozessüberwachung
Dies ist eine Sammelanzeige für die in der Überwachungsfunktion (siehe Kapitel 9.9.7 auf
Seite 61) gewählte Parameter mit ihren Grenzwerten (z. B. Laserleistung, Fokusradius,
Rayleighlänge, usw.)
Interlock
Interlock
Die Schaltfläche
heraus.
Störungsanzeige
Diese Anzeige erscheint, wenn sich einer oder mehrere der überwachten Systemparameter
außerhalb der erlaubten Grenzbereiche befinden. Beispielsweise wird eine Systemstörung
ausgelöst, wenn der Kühlwasserdurchfluss unter 4 l/min fällt. Die Anzeige einer System-
störung hat keinen Einfluss auf den Interlock. Dieser wird nur bei sicherheitsrelevanten
Störungen (z. B. fehlendes Kühlwasser) ausgelöst.
Revision 02/2018 DE
®
(grün = in Ordnung; rot = nicht in Ordnung).
Schaltfläche
(Interlock auslösen)
Systemstörung
ermöglicht ein Abschalten des Lasers aus der Software
Störungsanzeige
(Grenzwertüberwachung)
PRIMES
45
