Seite 3

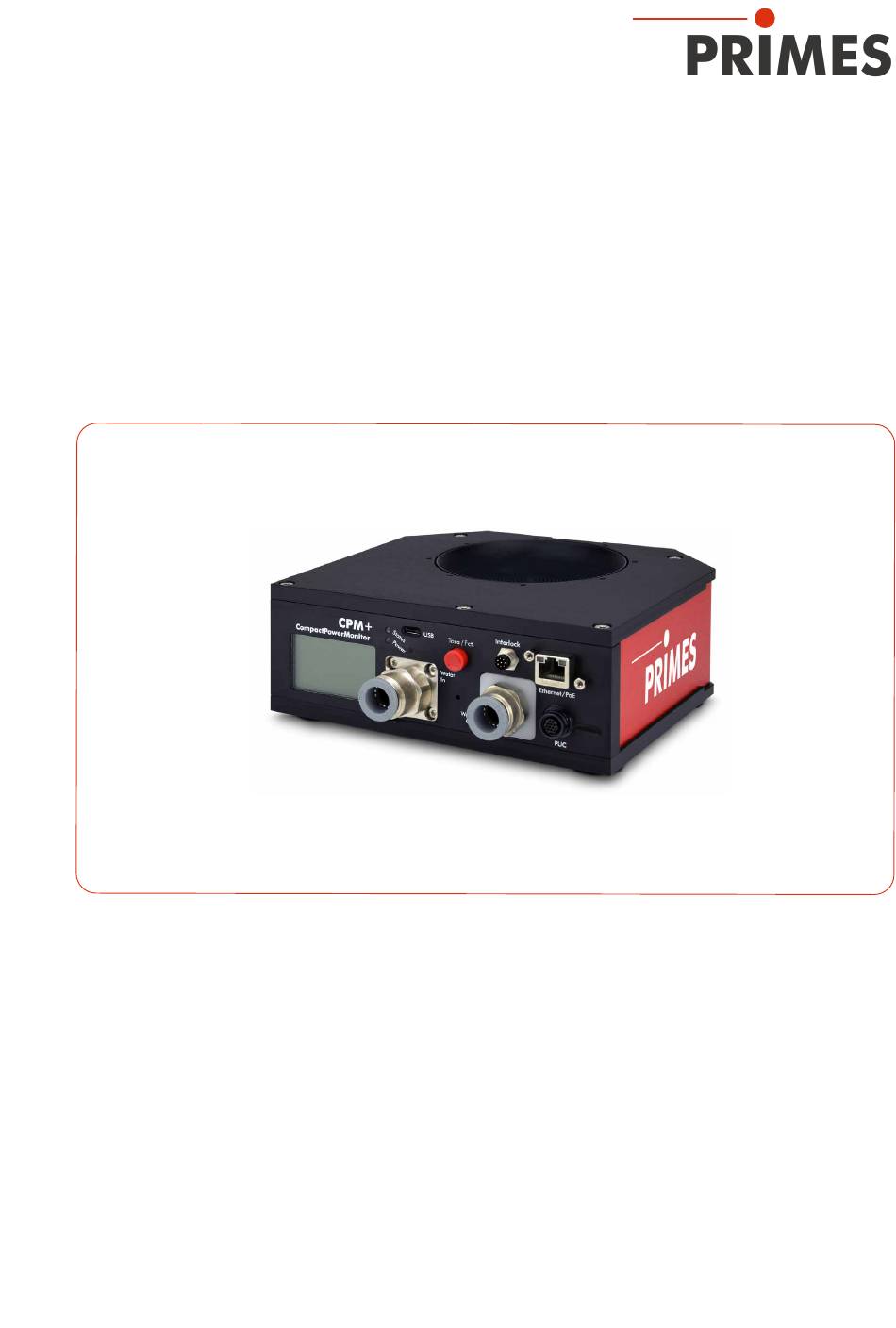

CompactPowerMonitor CPM+ WICHTIG! VOR DEM GEBRAUCH SORGFÄLTIG LESEN. ZUR SPÄTEREN VERWENDUNG AUFBEWAHREN. Revision 00 DE - 03/2025...
Seite 4
Kommunikation mit dem PC über Ethernet ............29 7.2.5 Spannungsversorgung über USB-C Netzteil und Kommunikation mit dem PC über Ethernet ............30 Ethernet/PoE ..........................31 USB ............................31 PRIMES Universal Connector (PUC) ..................31 Safety Interlock (Interlock) .......................32 Kühlkreis (Water In/Water Out) ....................34 7.7.1 Kühlwasserschläuche anschließen/entfernen ............34 7.7.2 Schäden am Gerät ....................34...
Seite 5
LaserDiagnosticsSoftware LDS installieren ................39 PRIMES Gerät mit einem PC verbinden ...................39 8.2.1 Einbindung eines PRIMES Gerätes in ein Netzwerk ...........39 8.2.2 Direkte Anbindung eines PRIMES Gerätes an einen PC ..........39 Messen Warnhinweise ..........................40 Messbereitschaft herstellen .....................41 Messen mit dem CPM+ als Stand-alone-Gerät ...............41 Messen mit der LaserDiagnosticsSoftware LDS ..............42...
Seite 6
Strahlabmessungen und die Strahllage des fokussierten Strahls • Beugungsmaßzahl M Entwicklung, Produktion und Kalibrierung der Messgeräte erfolgt im Hause PRIMES. So werden optimale Qualität, exzellenter Service und kurze Reaktionszeit sichergestellt. Das ist die Basis, um alle Anforderungen unserer Kunden schnell und zuverlässig zu erfüllen.
Seite 7
Sicherheitshinweise gelesen und verstanden haben. Sollten Sie nach dem Lesen dieser Betriebsanleitung noch Fragen haben, wenden Sie sich bitte zu Ihrer eigenen Sicherheit an PRIMES oder Ihren Lieferanten. Geltende Sicherheitsbestimmungen beachten Beachten Sie die sicherheitsrelevanten Gesetze, Richtlinien, Normen und Bestimmungen in den aktuellen Ausgaben, die von staatlicher Seite, von Normungsorganisationen, Berufsgenossenschaften u.
Seite 8
CompactPowerMonitor CPM+ Qualifiziertes Personal einsetzen Das Gerät darf ausschließlich durch Fachpersonal bedient werden. Das Fachpersonal muss in die Montage und Bedienung des Gerätes eingewiesen sein und grundlegende Kenntnisse über die Arbeit mit Hochleis- tungslasern, Strahlführungssystemen und Fokussiereinheiten haben. Umbauten und Veränderungen Das Gerät darf ohne ausdrückliche Zustimmung des Herstellers weder konstruktiv noch sicherheitstechnisch verändert werden.
Seite 9
CompactPowerMonitor CPM+ Produktsicherheitslabel Am Gerät selbst wird auf Gebote und mögliche Gefahren mit folgenden Symbolen hingewiesen: Betriebsanleitung beachten! Berühren verboten! Kennzeichnung gemäß WEEE-Richtlinie: Das Gerät darf nicht über den Hausmüll, sondern muss in einer getrennten Elektroaltgeräte- Sammlung umweltverträglich entsorgt werden. Weitere Symbole und Konventionen in dieser Anleitung Hier finden Sie nützliche Informationen und hilfreiche Tipps.
Seite 10
Gerne stellt PRIMES Ihnen auch einen aktuellen Downloadlink zur Verfügung. Kontaktieren Sie dazu Ihren Vertriebspartner oder wenden Sie sich per E-Mail an: support@primes.de Bei der Beschreibung der Software wird eine kurze Einführung in die Nutzung für den Messbetrieb gegeben.
Seite 11
CompactPowerMonitor CPM+ 4.1.2 Geräte mit Ultraschallsensoren Eintrittsaper- Abmessung Leistungsbe- Durchfluss- tur in mm in mm reich in kW rate (min/max) CPM+ F-10 180x182x71 0,5 – 10 4 – 10 l/min 260×220x113 2 – 30 9 – 30 l/min CPM+ F-30 Tab. 4.2: Übersicht über die Geräte-Typen mit Ultraschallsensoren Funktionsbeschreibung Der CPM+ ist ein Messgerät zur Bestimmung der Leistung von Laserstrahlen im Multikilowattbereich mit Wellenlängen im NIR- und VIS-Bereich.
Seite 12
CompactPowerMonitor CPM+ Tara/Fct.-Taste Die Tara/Fct.-Taste bietet zwei Funktionen: • Tara-Funktion • Seiten im Display durchblättern 4.4.1 Tara-Funktion Langes Drücken der Tara/Fct.-Taste (> 0,5 s) bewirkt, dass der aktuelle Leistungswert vom Gerät als Tara übernommen wird. Zur Bestätigung wird die Taraseite (ohne Abbildung) angezeigt. 4.4.2 Seiten im Display durchblättern Im Display können unterschiedliche Informationen dargestellt werden.
Seite 13
CompactPowerMonitor CPM+ Die folgenden Informationen werden auf der jeweiligen Seite angezeigt: Start • der Geräte-Kurzname • der benutzerdefinierte Gerätename (dieser kann über die LDS eingegeben werden) • die Seriennummer und die eingestellte kalibrierte Wellenlänge Messwerte • die aktuelle Laserleistung in Watt •...
Seite 14
Abb. 4.2: Produktsicherheitslabel „Berühren verboten“ (am Beispiel des CPM+ F-30) Lieferumfang und optionales Zubehör Folgende Teile sind im Lieferumfang enthalten: • CompactPowerMonitor CPM+ • PRIMES USB-Stick • USB-Netzteil (Länderspezifisch) • USB-Kabel (C auf A Stecker), 2 m • Ethernet-Kabel, 5 m •...
Seite 15
CompactPowerMonitor CPM+ Transport und Lagerung HINWEIS Beschädigung/Zerstörung des Gerätes Durch harte Stöße oder Fallenlassen kann das Gerät beschädigt werden. Das Berühren des Absorbers kann zu einer lokalen Absorption der Laserstrahlung an den Berüh- rungsstellen führen, dies führt zu Einbränden und einer erhöhten Streustrahlung. ...
Seite 16
CompactPowerMonitor CPM+ Montage Bedingungen am Einbauort • Das Gerät darf nicht in kondensierender Atmosphäre betrieben werden. • Die Umgebungsluft muss frei von Gasen und Aerosolen sein, die die Laserstrahlung beeinträchtigen (z. B. organische Lösungsmittel, Zigarettenrauch, Schwefelhexafluorid). • Schützen Sie das Gerät vor Spritzwasser und Staub. •...
Seite 17
CompactPowerMonitor CPM+ Abb. 6.1: Einbaulagen des CPM+ F-1 Revision 00 DE - 03/2025...
Seite 18
CompactPowerMonitor CPM+ 6.2.3 Gerät ausrichten Das Gerät muss zum Laserstrahl ausgerichtet werden. Der Laserstrahl muss die Eintrittsapertur innerhalb der angegebenen Grenzwerte gemäß Kapitel 14 „Technische Daten“ auf Seite 58 treffen. Einsatz des Gerätes mit divergenter Laserstrahlung Im Normalfall wird das Gerät unterhalb der Fokusebene in den Strahlengang zur Leistungsmessung einge- bracht.
Seite 19
CompactPowerMonitor CPM+ Beachten Sie je nach Gerätetyp (siehe Kapitel 14 „Technische Daten“ auf Seite 58): • die max. Laserleistung in Abhängigkeit vom Strahldurchmesser gemäß Anhang A auf Seite 63 • den max. Strahldurchmesser auf dem Absorber • die max. Leistungsdichte von 1 kW/cm² auf dem Absorber •...
Seite 20
CompactPowerMonitor CPM+ 6.2.4 Gerät montieren GEFAHR Schwere Verletzungen durch das Herunterfallen des Gerätes Wird das Gerät nicht sicher befestigt, kann dieses herunterfallen. Die sichere Befestigung des Gerätes entsprechend der gewählten Einbaulage und die Auswahl der Schrauben mit entsprechendem Anzugsdrehmoment hat kundenseitig zu erfolgen. GEFAHR Schwere Verletzungen der Augen oder der Haut durch Laserstrahlung Wird das Gerät aus der ausgerichteten Position bewegt, entsteht im Messbetrieb erhöhte gestreu-...
Seite 21
CompactPowerMonitor CPM+ In der Bodenplatte befinden sich Gewindebohrungen M4 und M6 für die Montage des Gerätes auf einer kun- denseitigen Halterung. Entfernen Sie bei Bedarf die Gerätefüße. Montieren Sie das Gerät in den Gewindebohrungen. Die Befestigungsschrauben dürfen maximal 8 mm in das Gehäuse eingeschraubt werden. CPM+ F-1 Abb.
Seite 22
CompactPowerMonitor CPM+ CPM+ F-30 Abb. 6.5: Befestigungsgewinde M4 und M6 im Boden des Gehäuses am CPM+ F-30 (Maße in mm) Revision 00 DE - 03/2025...
Seite 23
CompactPowerMonitor CPM+ Ausbau aus der Laseranlage VORSICHT Augen- und Hautschäden Werden die Kühlwasserschläuche bei eingeschalteter Wasserversorgung abgezogen, kann Was- ser mit hohem Druck in die Augen spritzen. Schalten Sie die Wasserversorgung aus, bevor Sie die Kühlwasserschläuche abziehen. HINWEIS Beschädigung/Zerstörung des Durchflussmessers (nur CPM+ F-1) Der CPM+ F-1 nutzt eine Turbine zur Durchflussmessung.
Seite 24
CompactPowerMonitor CPM+ Anschlüsse Übersicht über die Anschlüsse USB-Anschluss Safety Interlock Ethernet/PoE Anschluss PRIMES Universal Connector (PUC) Wasservorlauf Wasserrücklauf (Water In) (Water Out) Abb. 7.1: Anschlüsse am CPM+ Revision 00 DE - 03/2025...
Seite 25
CompactPowerMonitor CPM+ Spannungsversorgung Für die Spannungsversorgung des Gerätes stehen die folgenden Anschlüsse zur Verfügung: • USB (mit USB-C Netzteil) • USB (mit Kabel zum PC) • PoE (Power over Ethernet) Das Gerät startet nach dem Anschluss der Spannungsversorgung automatisch. Beim ersten Starten benötigt die Initialisierung des Gerätes circa 1 Minute.
Seite 26
CompactPowerMonitor CPM+ 7.2.1 Spannungsversorgung über USB-C Netzteil bei der Verwendung als Stand-alone-Gerät • Die Spannungsversorgung erfolgt über ein USB-C Netzteil. • Die Messwerte werden im Display des Gerätes angezeigt. Erforderliche Komponenten (im Lieferumfang) • USB-C Netzteil CPM+ anschließen Schließen Sie das USB-C Netzteil gemäß der Abb. 7.2 auf Seite 26 an. USB-C Netzteil Abb.
Seite 27
CompactPowerMonitor CPM+ 7.2.2 Spannungsversorgung über USB und Kommunikation mit dem PC über USB Verwenden Sie ausschließlich das mitgelieferte USB-Kabel. • Die Spannungsversorgung erfolgt über das USB-Kabel am PC. Sind weitere USB-Geräte am PC angeschlossen, kann es erforderlich sein, die Spannungsversorgung über Power over Ethernet (PoE) anzuschließen (siehe Kapitel 7.2.4 auf Seite 29).
Seite 28
CompactPowerMonitor CPM+ 7.2.3 Spannungsversorgung über USB und Kommunikation mit dem PC über Ethernet Verwenden Sie ausschließlich die mitgelieferten Kabel. • Die Spannungsversorgung erfolgt über das USB-Kabel am PC. Sind weitere USB-Geräte am PC angeschlossen, kann es erforderlich sein, die Spannungsversorgung gemäß...
Seite 29
CompactPowerMonitor CPM+ 7.2.4 Spannungsversorgung über Power over Ethernet (PoE) und Kommunikation mit dem PC über Ethernet Beim PoE-Anschluss kann die Spannungsversorgung zum Gerät auf zwei Arten erfolgen: • durch einen PoE-Injektor (Midspan Device) • durch einen PoE-fähigen Ethernet Port z. B. an einem Switch (Endspan Device) Die Datenübertragung erfolgt über das Ethernet-Kabel.
Seite 30
CompactPowerMonitor CPM+ 7.2.5 Spannungsversorgung über USB-C Netzteil und Kommunikation mit dem PC über Ethernet • Die Spannungsversorgung erfolgt über das USB-C Netzteil. • Die Datenübertragung erfolgt über das Ethernet-Kabel. Erforderliche Komponenten (im Lieferumfang) • Ethernet-Kabel • USB-C Netzteil CPM+ an einen PC anschließen ...
Seite 31
Von da an erscheint jedes mal, wenn ein solches Gerät angeschlossen wird, dieses im Geräte-Manager als „Serielles USB-Gerät (COMxx)“: Der Treiber wird für das Gerät eingerichtet sobald der USB-Stecker benutzt wird, auch wenn dies nur zwecks Spannungsversorgung erfolgt. PRIMES Universal Connector (PUC) Der Anschluss dient als PRIMES Service-Schnittstelle. Revision 00 DE - 03/2025...
Seite 32
CompactPowerMonitor CPM+ Safety Interlock (Interlock) Das Gerät verfügt intern über zwei redundante Sicherheitskreise. GEFAHR Brandgefahr; Beschädigung/Zerstörung des Gerätes Der Safety Interlock überwacht die Betriebsbedingungen des Gerätes. Der Safety Interlock bietet potentialfreie Schaltkontakte um das Gerät in einen bestehenden Sicherheitskreis einzubinden. ...
Seite 33
CompactPowerMonitor CPM+ Im Fehlerfall sind Pin 1 und Pin 2, sowie Pin 4 und Pin 5 verbunden. Entsprechen die Werte den Betriebsbedingungen, so sind Pin 1 und Pin 3, sowie Pin 4 und Pin 6 verbunden. Interlockbedingung 1 Interlockbedingung 2 + 5 V intern GND intern COM 1 COM 2 Abb.
Seite 34
CompactPowerMonitor CPM+ Kühlkreis (Water In/Water Out) GEFAHR Brandgefahr durch Überhitzung des Gerätes Bei fehlender Wasserkühlung oder unzureichendem Wasserdurchfluss erhitzt sich das Gerät und kann in Brand geraten. Betreiben Sie das Gerät nur mit installierter Wasserkühlung und ausreichendem Durchfluss. VORSICHT Augen- und Hautschäden Werden die Kühlwasserschläuche bei eingeschalteter Wasserversorgung abgezogen, kann Was- ser mit hohem Druck in die Augen spritzen.
Seite 35
Die Wärmekapazität ist einer der wichtigsten Parameter, der zur Berechnung der Laserleistung herangezogen wird. Betreiben Sie das Gerät deshalb nicht an einem Kühlkreislauf, der Frostschutzmittel enthält (oder nur nach Rücksprache mit PRIMES). Andere Additive - wie zum Beispiel Biozide und Korrosionsinhibitoren - können dem Kühlwasser bis zu einer maximalen Konzentration von 1 % zugesetzt werden.
Seite 36
Das Einfrieren des Kühlwassers ist durch geeignete Maßnahmen zu verhindern. Kühldauer begrenzen Kühlen Sie das Gerät nur während der Messungen. PRIMES empfiehlt, die Kühlung ca. 2 Minuten vor der Messung zu starten und ca. 1 Minute nach der Messung zu beenden. Die Betriebsdauer hat Einfluss auf die Lebensdauer des eingebauten Durchflussmessers.
Seite 37
CompactPowerMonitor CPM+ 7.7.5 Parameter des Kühlwasseranschlusses Versorgungsdaten CPM+ F-1 CPM+ F-10 CPM+ F-30 Schlauchdurchmesser 12 mm 12 mm 16 mm Durchflusswarnung (Warnschwelle) 0,9 l/min 6 l/min 10 l/min Min. Kühlwasserdurchfluss (Interlockschwelle) 0,5 l/min 4 l/min 9 l/min Max. Kühlwasserdurchfluss 2 l/min 10 l/min 30 l/min Empfohlener Kühlwasserdurchfluss 1 – 2 l/min 7 – 10 l/min 20 – 30 l/min Min. Kühlwasserdruck 2 bar Max.
Seite 38
CompactPowerMonitor CPM+ 7.7.6 Druckverlust Normalerweise ist ein Primärdruck von 2 bar am Wasservorlauf (Water In) des Gerätes (bei drucklosem Ab- lauf) ausreichend, um die notwendige Durchflussmenge sicherzustellen. Mit dem folgenden Diagramm können Sie den erforderlichen Minimaldruck am Wasservorlauf (Water In) des Gerätes bestimmen.
Seite 39
Die ersten 3 Ziffernblöcke müssen identisch sein, der letzte Ziffernblock (0-255) ist frei wählbar. • Die statische IP-Adresse des PRIMES Gerätes auf dem Typenschild darf nicht für den PC verwendet werden. 2. Die Subnetmaske ist auf 255.255.255.0 zu setzen. Revision 00 DE - 03/2025...
Seite 40
CompactPowerMonitor CPM+ Messen Warnhinweise GEFAHR Schwere Verletzungen der Augen oder der Haut durch Laserstrahlung Während der Messung wird der Laserstrahl auf das Gerät geleitet. Dabei entsteht gestreute oder gerichtete Reflexion des Laserstrahls (Laserklasse 4). Beispielsweise können bei 10 kW Laserleistung einige 100 W an Streustrahlung entstehen. Das Gerät darf nur unter Beachtung der folgenden Schutzmaßnahmen betrieben werden: ...
Seite 41
1. Bereiten Sie das Gerät gemäß Kapitel 9.2 vor. Nulllevel bestimmen Mit der Tara/Fct.-Taste kann der Messwert der Leistungsanzeige auf Null zurückgesetzt werden. PRIMES empfiehlt vor jeder Messung folgende Vorgehensweise: 2. Drücken Sie die Tara/Fct.-Taste (> 0,5 s) um die Leistungsanzeige auf Null zurückzusetzen.
Seite 42
Gerät verbinden. Falls das Gerät bei einer USB Verbin- dung nicht erscheint: Klicken Sie auf die Schaltfläche Nach PRIMES USB suchen. Falls das Gerät bei einer Ethernet-Ver- bindung nicht erscheint: Klicken Sie auf die Schaltfläche Suchen im Netzwerk.
Seite 43
Schalten Sie das Gerät aus und wieder ein. Wird das PRIMES Gerät direkt mit einem PC verbunden (ohne Netzwerk), so muss die IP-Adresse des PRIMES Gerätes und des PCs im selben Adressbereich liegen. Wird eine statische IP-Adresse gewählt, die außerhalb des Adressbereichs des PC liegt und zu- sätzlich DHCP deaktiviert, dann ist das Gerät nicht mehr adressierbar.
Seite 44
CompactPowerMonitor CPM+ Gerät von der LDS trennen und ausschalten Klicken Sie auf den Reiter Geräte. Klicken Sie mit der rechten Maustaste auf das Gerät und wählen Sie den Menüpunkt Verbindung trennen aus. Das Gerät wird von der LDS getrennt. Schalten Sie die Spannungsversorgung aus indem Sie das Kabel lösen.
Seite 45
CompactPowerMonitor CPM+ Parameter eingeben und aktivieren Eingegebenen Parameterwert mit der Eingabetaste übernehmen: Geben Sie den gewünschten Wert in das Parameter-Feld ein. Beispiel: Blaues Eingabefeld Die Hintergrundfarbe des Parameter- Feldes wechselt zu Blau. Bestätigen Sie die Eingabe mit der Enter-Taste. Das Parameter-Feld nimmt wieder die ursprüngliche Hintergrundfarbe an.
Seite 46
CompactPowerMonitor CPM+ 9.4.3 Messmodus Leistungsmessung öffnen Der CPM+ wird als verbundenes Gerät angezeigt. Klicken Sie auf das verbundene Gerät. Die zugehörige Gerätesteuerung wird geöffnet. Die Werkbank Leistungsmessung wird geöffnet. 9.4.4 Leistungsmessung durchführen Einstellungen in der Gerätesteuerung Option Erläuterung Geben Sie einen Wert in das Eingabefeld ein. Messdauer in min Ohne Eingabe wird die Leistung permanent gemessen.
Seite 47
CompactPowerMonitor CPM+ Option Erläuterung Kalibrierte Wellenlänge(n) in Der CPM+ kann die Laserleistung von Lasern mit den folgenden Wellenlängenbe- reichen messen: 340 – 800 nm, 800 – 1 100 nm Die kalibrierten Wellenlängen von 1 064 nm (im Lieferumfang enthalten) oder 515 nm (optional) können ausgewählt werden. Wählen Sie die Wellenlänge in nm aus der Ausklappliste. Klicken Sie auf die Schaltfläche Geräteparameter speichern.
Seite 48
CompactPowerMonitor CPM+ Geräteoffset (Tara) bestimmen Zur Bestimmung des Geräteoffset muss das Gerät eine Thermalisierungszeit durchlaufen. Lassen Sie das Kühlwasser ca. 2 Mi- nuten laufen. Nach ca. 2 Minuten sind Gerät und Kühlwasser im Temperaturgleichge- wicht. Klicken Sie bei ausgeschaltetem Laser auf Start. Klicken Sie auf Tara ermitteln.
Seite 49
CompactPowerMonitor CPM+ 9.4.5 Anzeige der Messergebnisse Die Messergebnisse werden während der Messung im Werkzeug Leistungsmessung dargestellt. Die angezeigten Parameter können durch das Anklicken des Zahnradsymbols angepasst werden. Zum Bei- spiel Erweitere Ansicht. Die Ansicht wechselt zu einer erweiterten Darstellung der gemessenen Parameter. Eine detaillierte Beschreibung der Werkzeuge und der Auswertung der Messergebnisse finden sich in der geson- derten Betriebsanleitung der LDS.
Seite 50
CompactPowerMonitor CPM+ Fehlerbehebung 10.1 Meldungen in der LDS beim Messen Treten bei einer Messung Probleme auf, so zeigt die LDS diese in unterschiedlicher Kategorisierung und unterschiedlichen Farben an. Hinweis Hinweise geben Hilfestellung bei der Interpretation der Messergeb- nisse und werden in einem blauen Fenster angezeigt. Nutzen Sie eine der folgenden Möglichkeiten: ...
Seite 51
Für das Einstellen der IP-Adresse am PC sind Administ- im Bereich des Gerätes. rator-Rechte erforderlich. Stellen Sie die IP-Adresse gemäß Kapitel 8.2.2 „Direkte Anbindung eines PRIMES Gerätes an einen PC“ auf Seite 39 ein. Sind mehrere Netzwerk-Karten Wählen Sie im Fenster Verbindungen > Alle die oder eine USB3-to-Ethernet- passende Netzwerk-Karte aus.
Seite 52
CompactPowerMonitor CPM+ 10.4 Warn- oder Fehlermeldung im Display Anzeige einer Warn- oder Fehlermeldung Im Display wird ein Warndreieck angezeigt. Zeitgleich leuchtet/blinkt die Status LED. Auf der Seite mit den Warnungen wird die mögliche Ursache aufgezeigt (Seitenwech- sel durch kurzes Drücken der Tara/Fct.-Taste): Warnmeldung Die Status LED leuchtet gelb.
Seite 53
CompactPowerMonitor CPM+ 10.4.2 Fehlermeldungen (Status LED blinkt rot) Der Safety Interlock hat ausgelöst. Anzeige Mögliche Ursache Abhilfe Der Kühlwasserdurchfluss ist zu Überprüfen Sie den Kühlkreislauf und die Durchflussrich- gering (je nach Gerätetyp). tung. Erhöhen Sie den Durchfluss. Es besteht die Gefahr einer Beschädigung des Gerätes. Die Kühlwassertemperatur am Überprüfen Sie die Kühlung.
Seite 54
CompactPowerMonitor CPM+ 10.6 Schäden am Absorber Das erste Bild zeigt einen neuen Absorber. Die Pfeile zeigen Schäden am Absorber und haben folgende Bedeutung: • Weiß: Oberfläche erscheint glänzend, erstes Anzeichen einer Überhitzung • Grün: der Absorber ist deutlich verfärbt; deutliches Zeichen einer Überhitzung •...
Seite 55
CompactPowerMonitor CPM+ Die Pfeile zeigen Schäden am Absorber und haben folgende Bedeutung: • Grün: der Absorber ist deutlich verfärbt; deutliches Zeichen einer Überhitzung • Rot: die Beschichtung fehlt bzw. es ist ein Loch im Absorber, Einbrand verursacht durch Überhitzung • Blau: die Beschichtung fehlt, verursacht durch eine mechanische Beschädigung (Kratzer) Die gezeigten Schäden führen zu einer verminderten Absorption und somit zu einer ungenauen Leistungsmessung.
Seite 56
4. Für die weitere Reinigung verwenden Sie eine Mischung aus destilliertem Wasser und Isopropanol im Verhältnis von circa 5:1. Benutzen Sie fusselfreie Reinigungstücher, die keine Kratzer verursachen. 5. Sollten diese Maßnahmen nicht ausreichen, dann wenden Sie sich bitte an PRIMES oder Ihren PRIMES Vertriebspartner. 11.3 Reinigung des internen Wasserfilters (nur CPM+ F-10 und CPM+ F-30):...
Seite 57
CompactPowerMonitor CPM+ Konformitätserklärung Revision 00 DE - 03/2025...
Seite 58
Nachweis erbracht, dass Messungen in diesem Bereich durchgeführt werden können. Für diesen Nachweis haben wir Absorptionsspektren mit niedriger Leistung und einen Wellenlängen-Transferprozess verwendet. Letzteres setzt die Verwendung eines PRIMES EC-PM mit einem wellenlängen-unabhängigen Absorber voraus. Für praktische Zwecke addieren Sie 2 % zum genannten Genauigkeitswert des Gerätes (± 5 % statt ± 3 %).
Seite 59
Umgebungsbedingungen Gebrauchstemperaturbereich 15 – 40 °C Lagerungstemperaturbereich 5 – 50 °C Referenztemperatur 22 °C Zulässige relative Luftfeuchtigkeit 10 – 80 % (nicht kondensierend) PRIMES verfolgt eine kontinuierliche Produktverbesserung, die dazu führen kann, dass Spezifikationen ohne Voran- kündigung optimiert werden. Revision 00 DE - 03/2025...
Seite 60
CompactPowerMonitor CPM+ Abmessungen 15.1 CPM+ F-1 Unteransicht Vorderansicht Draufsicht Maße in mm Revision 00 DE - 03/2025...
Seite 61
CompactPowerMonitor CPM+ 15.2 CPM+ F-10 Unteransicht Vorderansicht Draufsicht Maße in mm Revision 00 DE - 03/2025...
Seite 62
CompactPowerMonitor CPM+ 15.3 CPM+ F-30 Unteransicht Vorderansicht Draufsicht Maße in mm Revision 00 DE - 03/2025...
Seite 63
CompactPowerMonitor CPM+ Anhang Diagramme der max. Laserleistung in Abhängigkeit vom Strahl- durchmesser CompactPowerMonitor CPM+ F-1 CompactPowerMonitor CPM+ F-1 Grenzwerte Empfohlene Werte 12,5 17,5 Strahldurchmesser in mm CompactPowerMonitor CPM+ F-10 CompactPowerMonitor CPM+ F-10 Grenzwerte Empfohlene Werte Strahldurchmesser in mm Revision 00 DE - 03/2025...
Seite 64
CompactPowerMonitor CPM+ CompactPowerMonitor CPM+ F-30 CompactPowerMonitor CPM+ F-30 Grenzwerte Empfohlene Werte Strahldurchmesser in mm GNU GPL Lizenzhinweis Die Software dieses Produktes enthält Quellcode, der unter der GNU General Public License (GPL) Version 2 oder später lizenziert ist. Die Lizenzbestimmungen zur GNU GPL Version 2 oder später können unter folgenden Links eingesehen werden: •...
Seite 65
CompactPowerMonitor CPM+ Faseradapter und Dome Für detaillierte Informationen zu den verfügbaren Faseradaptern wenden Sie sich bitte an PRIMES oder Ihren PRIMES Vertriebspartner. Der Faseradapter verbindet den CPM+ mit einer Faser, sodass Leistungsmessungen am Faserende möglich sind. Die folgenden Faseradapter sind erhältlich: CPM+ F-1...
Seite 66
CompactPowerMonitor CPM+ CPM+ F-10 CPM+ F-10 CPM+ F-10 Faseradapter QBH Faseradapter LLK-D CPM+ Faseradapter QBH 150-003-001 150-003-001 150-003-002 CPM+ Faseradapter LLK-D 150-003-002 CPM+ F-10 Dom 362,5 mm CPM+ F-10 DOM 362,5mm 150-004-006 150-004-006 CPM+ F-10 Dom 216,5 mm CPM+ F-10 DOM 216,5mm 150-004-003 150-004-003 CPM+ F-10 Dom 111,5 mm...
Seite 67
1. Schließen Sie den FM+ über Ethernet an den PC an. 2. Schließen Sie den CPM+ über Ethernet/PoE oder über die USB-C Schnittstelle an den PC an. 3. Schließen Sie das PRIMES Netzteil an den FM+ an. Ethernet PRIMES Netzteil...
Seite 68
CompactPowerMonitor CPM+ Revision 00 DE - 03/2025...
