9 Installation
HINWEIS! Wenn mechanische Anpassungen erforderlich waren, führen Sie die
die Kalibrierung der Gerätegeometrie erneut durch.

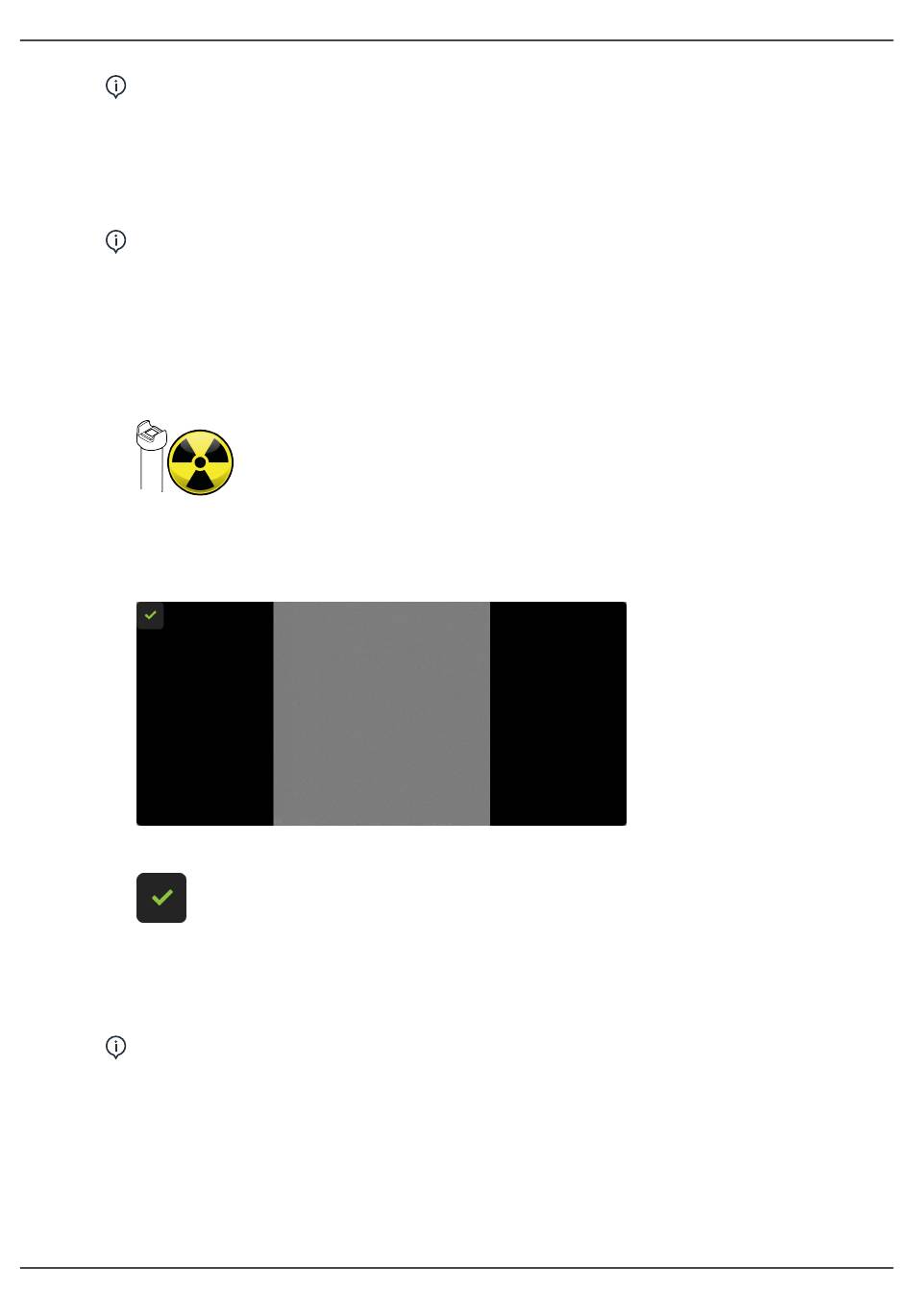

9.8.9 PAN-Pixelkalibrierung (3D-Sensor)

Dieses Programm kalibriert den 2D/3D-Sensor für die Panorama-Bildgebung.
Für diese Kalibrierung sind keine Kalibrierungswerkzeuge erforderlich.
HINWEIS! Bei der Kalibrierung werden Röntgenstrahlen erzeugt. Schützen Sie
sich vor der Strahlung.
1. Wählen Sie PAN-Pixelkalibrierung (3D-Sensor) aus dem Menü Kalibrierungen
aus.
2. Schützen Sie sich vor der Strahlung.
3. Drücken Sie die Aufnahmetaste und halten Sie sie gedrückt, um das Kalibrierungsbild
zu erstellen.
4. Wenn die Aufnahmewarnung endet und das Tonsignal für das Programmende ertönt,
ist das Programm abgeschlossen.
5. Auf der GUI wird das Kalibrierungsbild angezeigt.
6. Drücken Sie auf OK, um das Kalibrierungsergebnis zu bestätigen.
9.8.10 3D-Geometriekalibrierungen
Diese Programme erstellen die Kalibrierungsdaten für die Rekonstruktion von 3D-Bildern.
HINWEIS! Bei der Kalibrierung werden Röntgenstrahlen erzeugt. Schützen Sie
sich vor der Strahlung.
Führen Sie die Kalibrierungen in diesem Ordner durch:
• 3D-Geometriekalibrierung, 5 x 5 FOV
• 3D-Geometriekalibrierung, 6 x 9 FOV
• 3D-Geometriekalibrierung, 9 x 11 FOV
• 3D-Geometriekalibrierung, 9 x 14 FOV
Für diese Kalibrierungen ist eingeschaltet 3D-Geometriekalibrierungs-Phantom
erforderlich.
