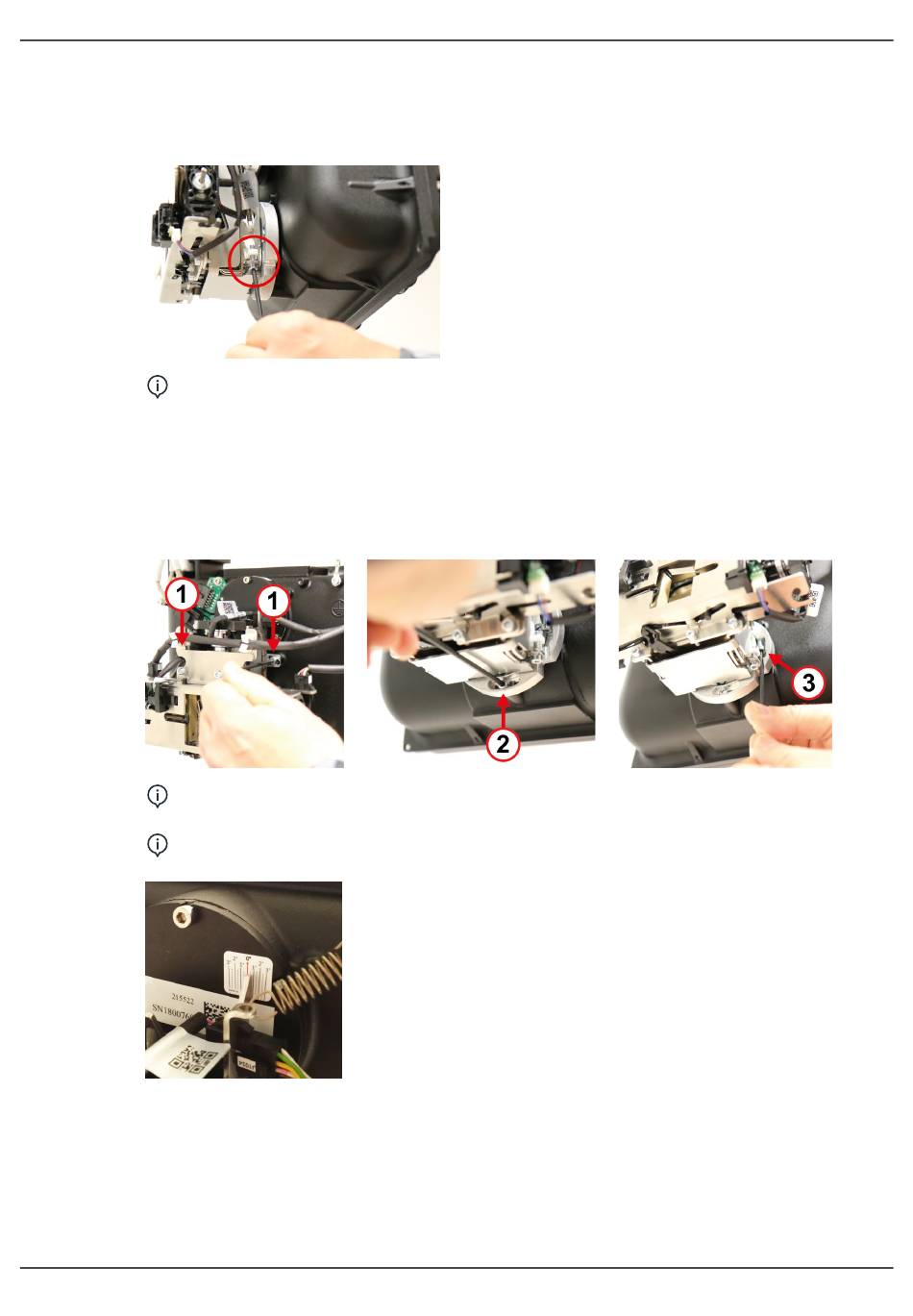

3. Um den Kollimator NACH OBEN / NACH UNTEN zu bewegen, drehen Sie die
Einstellschraube für die Kollimatorhöhe:
a) Im Uhrzeigersinn, um den Kollimator nach unten zu bewegen.
b) Gegen den Uhrzeigersinn, um den Kollimator nach oben zu bewegen.
4. Um den Kollimator IM UHRZEIGERSINN(CW)/GEGEN DEN UHRZEIGERSINN
(CCW) zu drehen, lösen Sie die beiden oberen Feststellschrauben (1), die untere
Feststellschraube (2) und drehen Sie die Einstellschraube (3):
a) Im Uhrzeigersinn, um den Kollimator gegen den Uhrzeigersinn zu drehen.
b) Gegen den Uhrzeigersinn, um den Kollimator im Uhrzeigersinn zu drehen.
5. Ziehen Sie nach den Einstellungen die Feststellschrauben wieder an, und wiederholen
Sie die Kollimatorkalibrierung, um die Einstellung zu überprüfen.
6. Bringen Sie die entfernten Abdeckungen wieder an.
ORTHOPANTOMOGRAPH
HINWEIS! Die GUI zeigt an, in welchem Maß und in welche Richtung der
Kollimator angepasst werden muss. Eine vollständige Drehung der Schraube
(360 °) entspricht ca. 0,7 mm.
HINWEIS! Sie können auch die Schrauben 2 und 3 lösen, den Kollimator von
Hand in die erforderliche Position bewegen und dann die Schrauben anziehen.
HINWEIS! Verwenden Sie die Winkelskala am Röhrenkopf, um festzustellen,
wie stark Sie den Kollimator gedreht haben.
™
