9 Installation

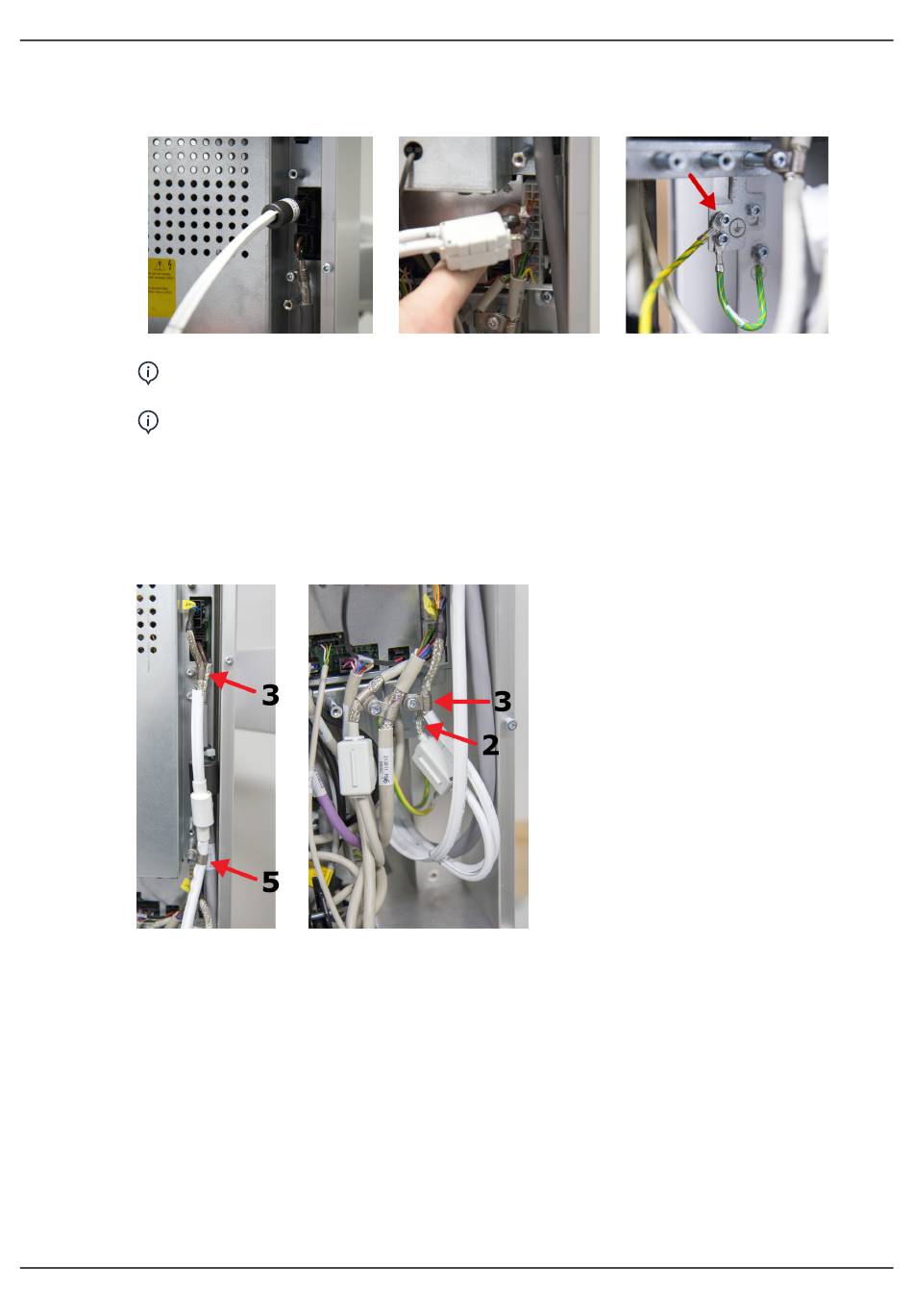

21. Schließen Sie die Kabel im Wagen an.
3-poliger Anschluss
HINWEIS! Die Anschlüsse des Röhrenkopf-Kabelsatzes können nur an ihren
jeweils richtigen Positionen angebracht werden.
HINWEIS! Der CEPH-Schraubenbeutel enthält die Schraube und die
Sternscheibe für das Erdungskabel.
22. Befestigen Sie mit Klemmen die Kabel des Röhrenkopf-Kabelsatzes an die
Erdungspunkte:
• 3-poliges Anschlusskabel mit einer Klemme der Größe 3 (oben) und einer
Klemme der Größe 5 (unten).
• 14-poliges Anschlusskabel mit Klemmen der Größe 3 und Größe 2.
23. Befestigen Sie wieder die Spiegelbasisplatte, ziehen Sie die zuvor gelösten drei
Schrauben an und bringen Sie das Spiegel-Opto-Kabel wieder an.
120
14-poliger Anschluss Erdungskabel
