9 Installation
* Mindestmaß, das in einer bestimmten Installationsposition erreicht werden kann.
Detailliertere Informationen finden Sie in Kapitel
Geräts auf Seite 207.

9.2.3 Befestigungsmaterial und Werkzeuge

Für die Installation und Einrichtung des Geräts werden folgende Werkzeuge und
Befestigungsmaterialien benötigt. Sofern nicht anders angegeben, sind sie nicht im
Lieferumfang enthalten.
Befestigungsmaterial
HINWEIS! Befestigungsmaterial für die Boden- und Wandbefestigung sind nicht
im Lieferumfang enthalten.
Die Art und Länge des zu verwendenden Befestigungsmaterials, um das Gerät an der
Wand und am Boden zu befestigen, hängen von der Wand- und Bodenbeschaffenheit
ab. Das Befestigungsmaterial muss so ausgewählt werden, das es zur Wand- und
Bodenbeschaffenheit passt und einer Zugkraft von mindestens 1500 N standhalten
kann.
HINWEIS! Wenn Sie die Bodenbefestigungslöcher durch die Befestigungslöcher
der Stativbodenplatte bohren möchten, verwenden Sie Bodenbefestigungsmaterial
mit einem Durchmesser von max. 10 mm.
WARNUNG! Stellen Sie sicher, dass das Befestigungsmaterial sowie die Wand
und der Boden, an dem das Gerät befestigt ist, einer Zugkraft von mindestens
1500 N standhalten können.
Installationswerkzeuge
• Elektrobohrmaschine
• Spannergröße 13 mm und 17 mm
• Inbusschlüssel 3 mm, 5 mm und 6 mm
• Schlitzschraubendreher
• Wasserwaage
• Zangen und Seitenschneider
• Schere/Messer
• Drehmomentschlüssel

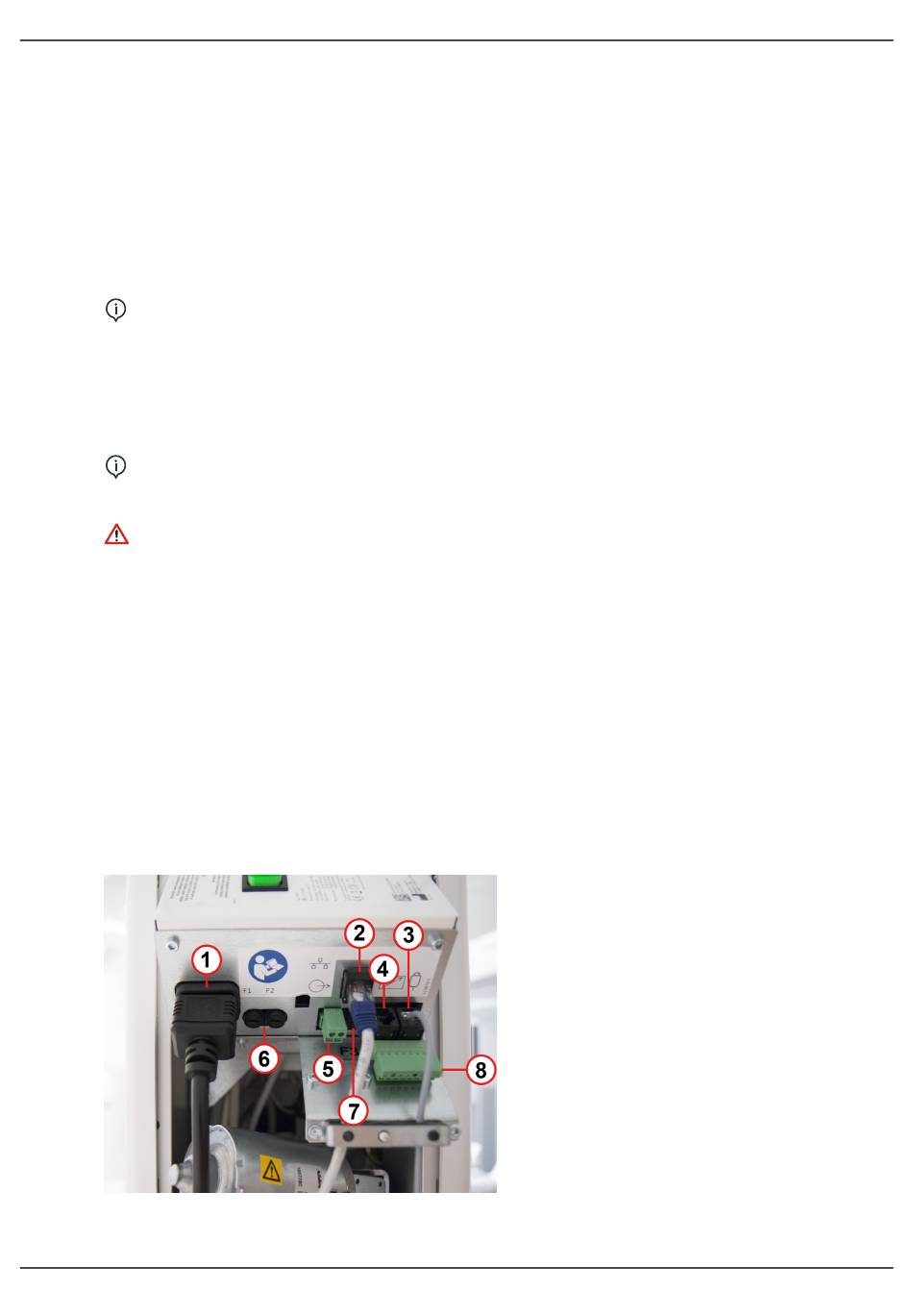

9.3 Rückwandanschlüsse
1. Netzkabel
2. Ethernetkabel für den Anschluss der Arbeitsstation
94
Abmessungen des Cephalometrie-
ORTHOPANTOMOGRAPH
™
OP 3D
