9 Installation
9.6 Installieren des Cephalometrie-Geräts
In diesem Kapitel wird beschrieben, wie die Cephalometrie-Einheit an das Gerät
installiert wird. Überspringen Sie dieses Kapitel, wenn das Gerät nicht mit
kephalometrischer Konfiguration geliefert wurde.

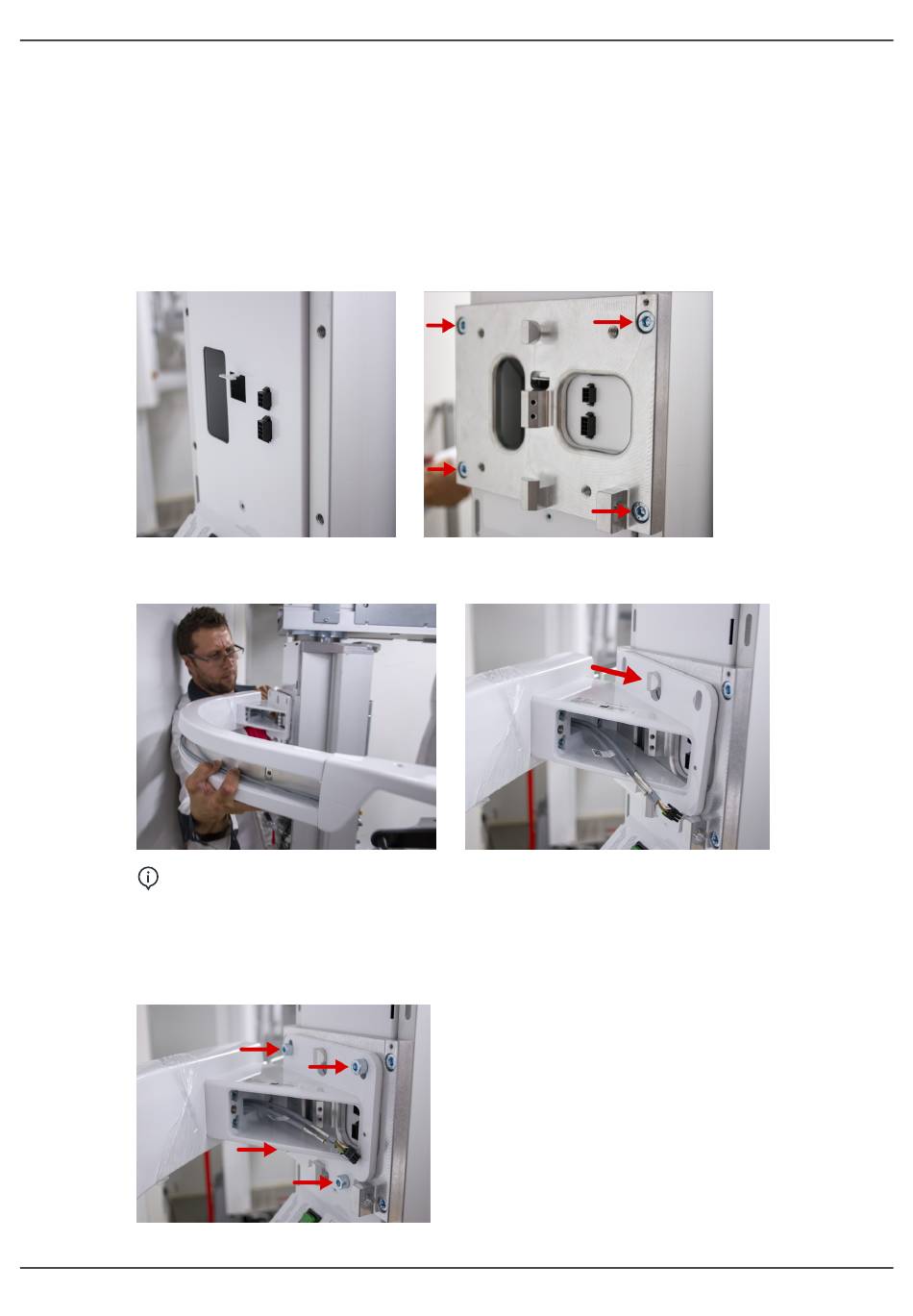

1. Der CEPH-Armflansch befindet sich in der CEPH-Installationszubehör-Schachtel.
Befestigen Sie ihn an der Rückseite des Gerätestativs mit vier (4) Bolzen (M8 x 16),
die im CEPH-Schraubenbeutel zu finden sind. Ziehen Sie sie mit einem Drehmoment
von 25 Nm an.
2. Nehmen Sie den gebogenen CEPH-Arm mit dem Kopfhalter aus der Verpackung und
hängen Sie ihn mit dem großen Stift an den CEPH-Armflansch.
HINWEIS! Wenn das Gerät auf engstem Raum installiert wird und das Stativ
nur mit der Schwenkschraube am Boden befestigt wurde, können Sie die
Schrauben der Wandhalterung lösen und das Gerät in eine für die CEPH-Arm-
Installation geeignetere Position drehen.
3. Bringen Sie den CEPH-Arm mit vier (4) Bolzen (M8 x 16) an. Ziehen Sie die Bolzen
noch nicht vollständig an.
