9 Installation

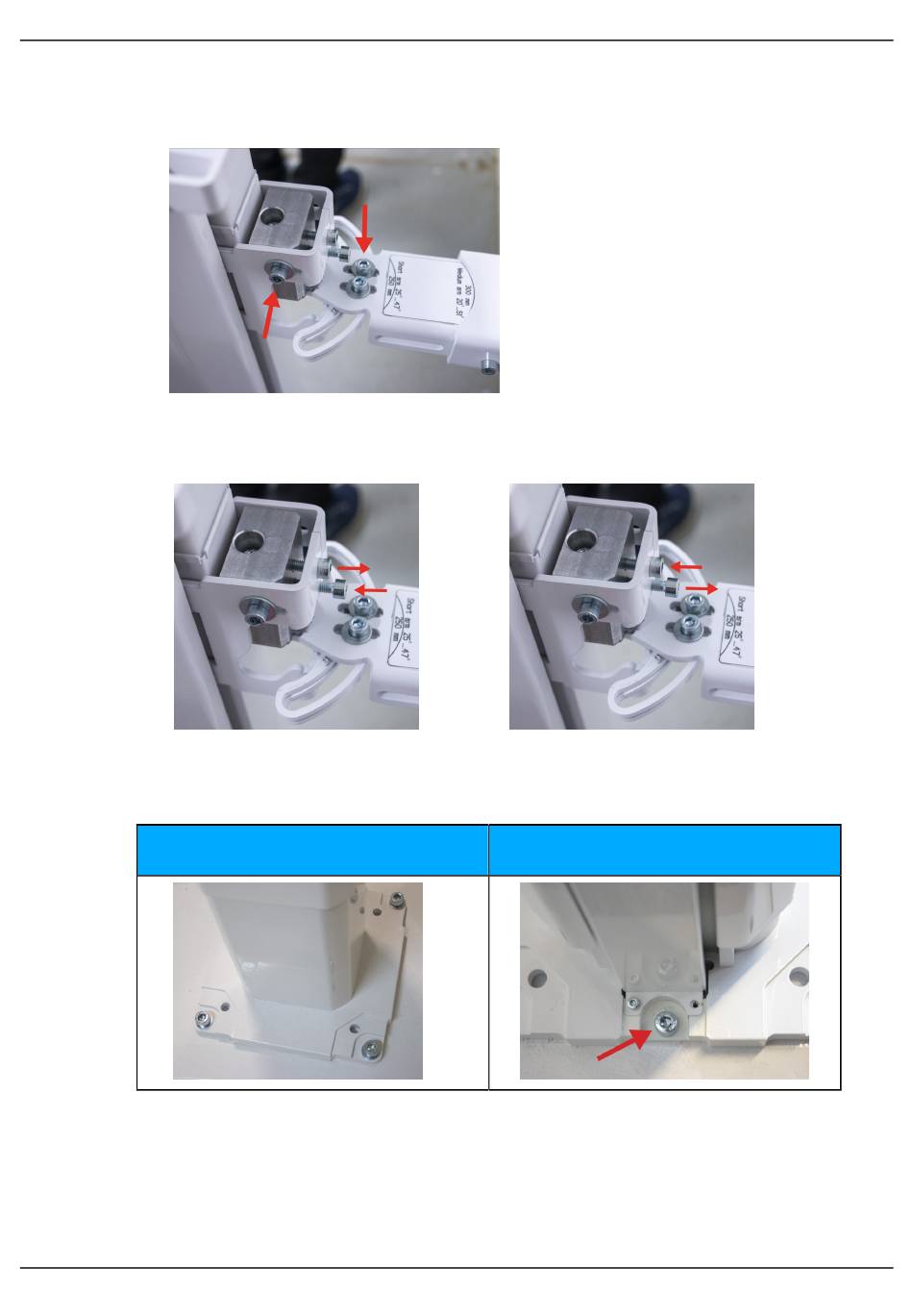

26. Stellen Sie bei Bedarf die Neigung des Stativs ein.
a) Lösen Sie die Winkeleinstellschrauben der Wandstütze (2 Stück) und die
seitlichen Schrauben des Einstellblocks (2 Stück).
b) Stellen Sie die Neigung des Stativs ein, indem Sie beide
Neigungseinstellschrauben gleichzeitig drehen.
Stativ nach vorne neigen
c) Ziehen Sie die seitlichen Schrauben des Einstellblocks der Wandstütze und die
Winkeleinstellschrauben wieder an.
27. Befestigen Sie das Stativ mithilfe geeigneter Schrauben am Boden.
28. Bringen Sie die Schraubenkappe des Einstellblocks der Wandhalterung wieder an.
29. Entfernen Sie die Luftpolsterfolie zwischen äußerer und innerer Stativabdeckung.
Stellen Sie sicher, dass sich die Stativ-Abdeckplatte ordnungsgemäß in der
vorgesehenen Position befindet und die innere Stativplatte nicht zerkratzt.
104
BASISINSTALLATION
Stativ nach hinten neigen
INSTALLATION DER
SCHWENKSCHRAUBE
ORTHOPANTOMOGRAPH
™
OP 3D
