9 Installation

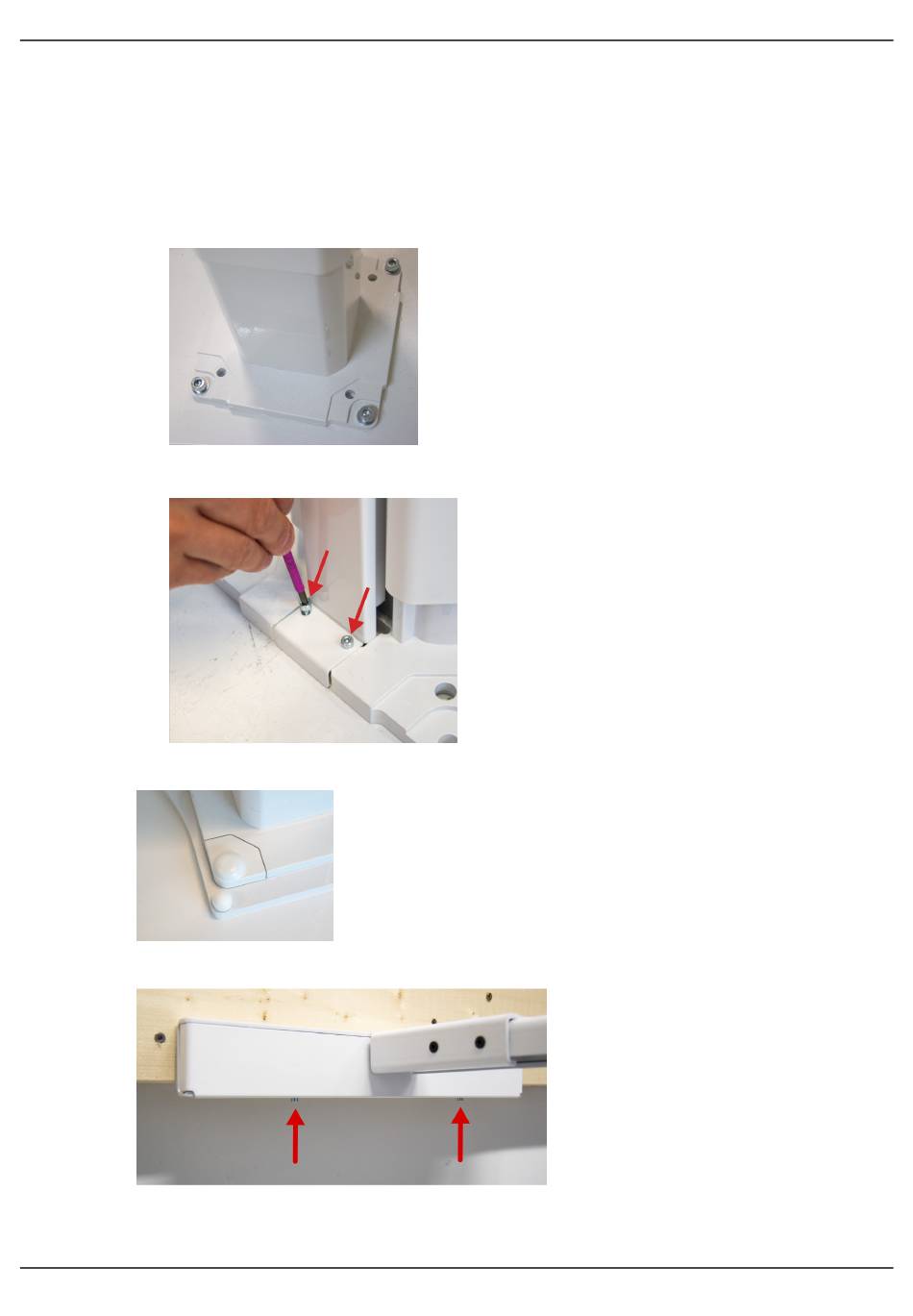

21. Wenn das Stativ zuvor nur mit der Schwenkschraube am Boden angebracht wurde,
befestigen Sie das Stativ am Boden.
a) Drehen Sie das Gerät in den richtigen Installationswinkel.
b) Ziehen Sie die Schrauben der Wandhalterung an.
c) Bohren Sie für die Bodenbefestigungsteile entsprechende Löcher durch die
Ecklöcher auf der Stativbodenplatte.
d) Befestigen Sie das Stativ mithilfe geeigneter Schrauben und Unterlegscheiben
am Boden.
e) Bringen Sie die Schwenkschraubenabdeckung auf der Stativbodenplatte wieder
an.
22. Setzen Sie die Stativbasisabdeckungen auf die Schraubenköpfe.
23. Bringen Sie die Abdeckplatte für die Wandhalterung mit zwei (2) Schrauben an.
