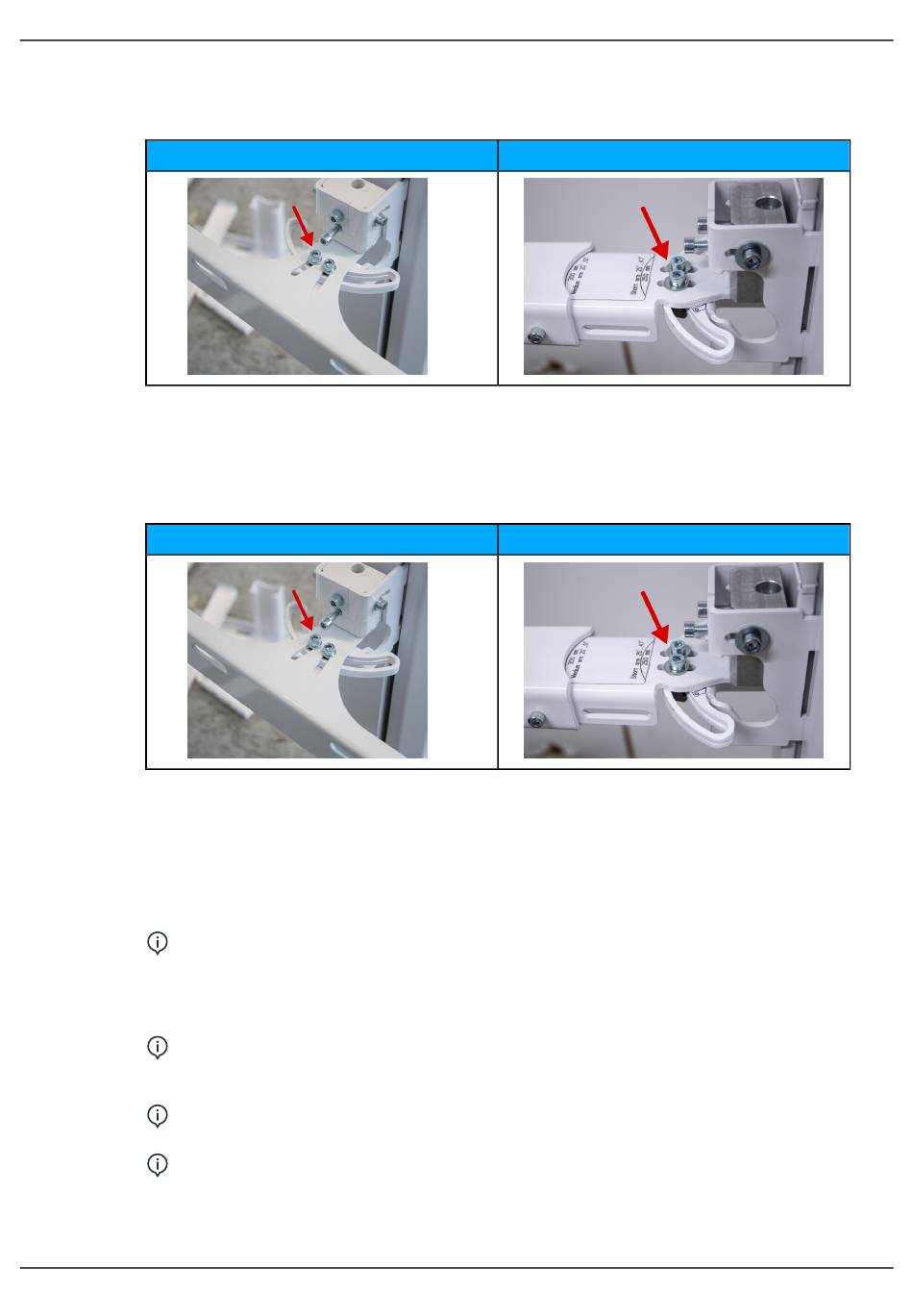

15. Befestigen Sie den Arm der Wandhalterung mithilfe derselben Schrauben,
Unterlegscheiben und Kontermuttern (2 Stück), die vorher gelöst wurden, an der
seitlichen Stütze des Stativs. Ziehen Sie die Schrauben noch nicht vollständig an.
16. Stellen Sie den Armwinkel der Wandhalterung entsprechend der ausgewählten
Armeinheit mithilfe der Skala an der seitlichen Wandhalterung des Stativs als
Orientierung ein.
17. Ziehen Sie die Winkelfeststellschrauben der Wandhalterung an, um den Winkel des
Arms der Wandhalterung zu sichern.
18. Positionieren Sie das Stativ an dem Installationsort so, dass die Wandhalterung
korrekt an der Wand anliegt.
19. Messen Sie die Abstände zu den nächsten Wänden und stellen Sie sicher, dass der
ausgewählte Installationswinkel und die Armlänge der Wandhalterung (nur CEPH-
Geräte) angemessen sind. Stellen Sie bei Bedarf die Länge und den Winkel der
Wandhalterung ein.
20. Markieren Sie die Positionen der Installationsschrauben an der Wand (2 Stück).
Verwenden Sie die Löcher in der Wandhalterung als Schablone.
ORTHOPANTOMOGRAPH
PAN/3D-Wandhalterung
PAN/3D-Wandhalterung
HINWEIS! Der Platzbedarf ist in Kapitel
zu finden.
HINWEIS! Markieren Sie die Positionen der Schrauben in der Mitte der
Löcher in der Wandhalterung, um später eine seitliche Einstellung zu
ermöglichen.
HINWEIS! Die Oberfläche der seitlichen Wandhalterung sollte sich ca. 790
mm über dem Boden bei horizontaler Wandhalterung befinden.
HINWEIS! If the device cannot be bolted to the floor, an exhibition stand is
required. See chapter
more instructions.
™
OP 3D
Geräteabmessungen
Installieren des Ausstellungsstativs
CEPH-Wandhalterung
CEPH-Wandhalterung
auf Seite 204
auf Seite 165 for
