9.10.2 Netzanschlusskonfiguration

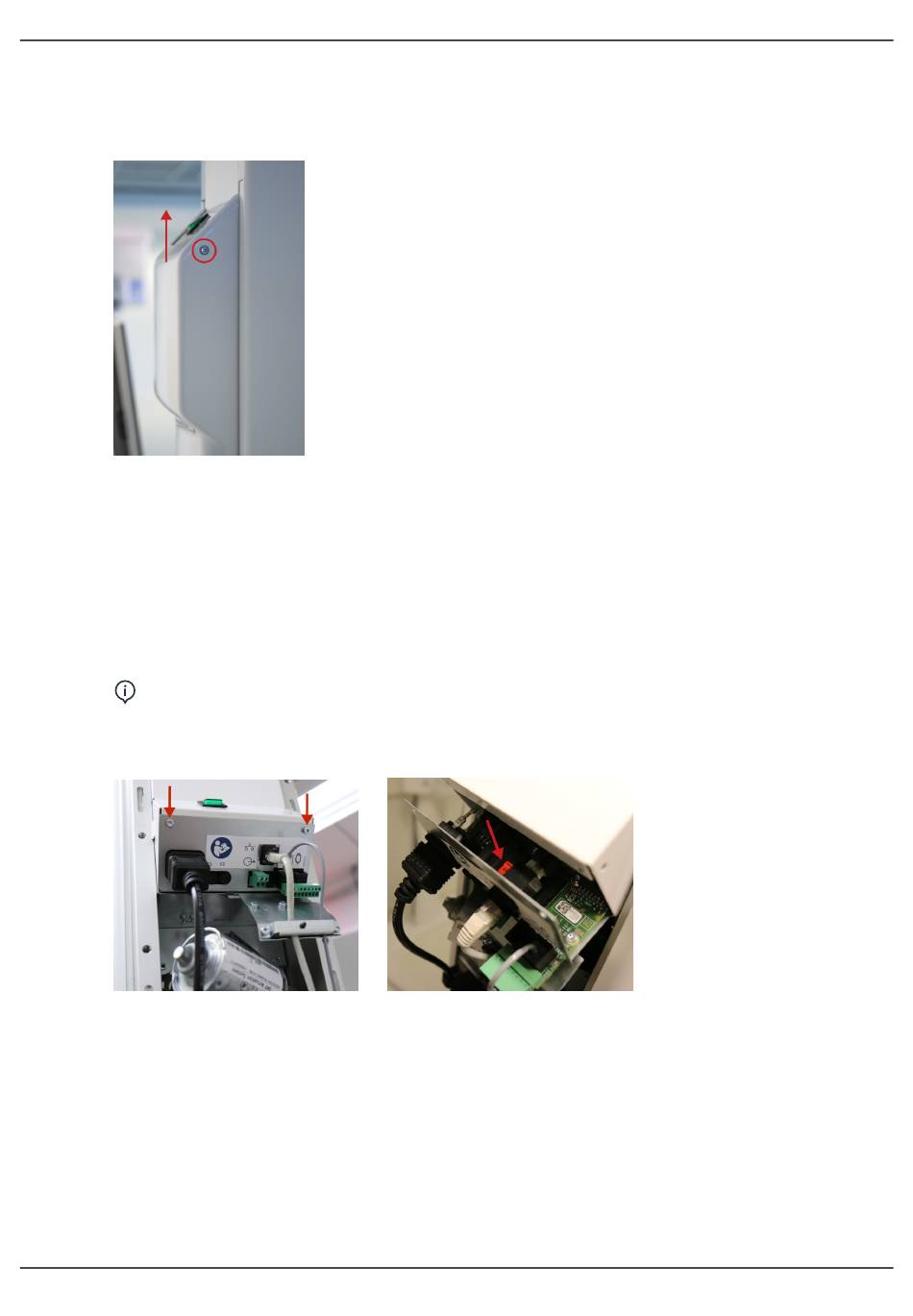

Entfernen Sie die abgebildete Schraube an der Rückwandabdeckung und nehmen Sie die
Abdeckung ab, um Zugang zur Geräterückwand zu erhalten.
9.10.2.1 Konfiguration des Netzanschlusses
Die Norm IEC 60601-2-63 sieht vor, dass extraorale Röntgenapparate dauerhaft
installiert werden. Das Gerät kann jedoch, falls die vor Ort gültigen Bestimmungen dies
zulassen, mit einem Steckeranschluss installiert werden. Bestellen Sie in diesen Fällen
beim Hersteller ein Netzkabel mit Stecker.
Auf der i4100-Rückwandplatine findet sich ein Schalter (SW1), der konfiguriert werden
muss, falls die Installationsart vom permanenten Anschluss zum Schalteranschluss
geändert wird.
HINWEIS! Falls das Gerät ab Werk mit Steckeranschluss geliefert wurde, wurde
es bereits entsprechend konfiguriert.
Um Zugang zum Schalter zu erhalten, müssen Sie die Rückwandplatine entfernen. Lösen
Sie dazu die zwei angegebenen Schrauben.
Netzanschlusskonfiguration:
Permanenter Anschluss – Schalter (SW1) steht in F1-Position.
Steckeranschluss – Schalter (SW1) steht in F2-Position und beide Sicherungen
(F1+F2) müssen installiert sein.
Weitere Informationen zur Installation der Sicherungen finden Sie in Kapitel
der Sicherungen
ORTHOPANTOMOGRAPH
auf Seite 164.
™
