9.11 Mechanische Anpassungen

Mechanische Anpassungen sollten nur während des gesamten Kalibrierungsverfahrens
durchgeführt werden und nur, wenn es auf der GUI angezeigt wird. Wenn alle
Gerätekalibrierungen erfolgreich abgeschlossen wurden, überspringen Sie dieses Kapitel.
HINWEIS! Die folgenden Anweisungen gehen davon aus, dass alle
Geräteabdeckungen am Gerät angebracht sind. Wenn die Abdeckungen während
der Installation noch nicht angebracht wurden, ignorieren Sie die unnötigen
Schritte.

9.11.1 PAN/3D-Kollimator-Einstellung

Falls bei der Kollimatorkalibrierung ein Fehler auftritt, weil der Kollimator zu hoch/niedrig
oder geneigt ist, muss er eingestellt werden.
HINWEIS! Diese Einstellung ist nur in Sonderfällen erforderlich. Nach der
Einstellung müssen alle strahlungsbezogenen Kalibrierungen erneut durchgeführt
werden.

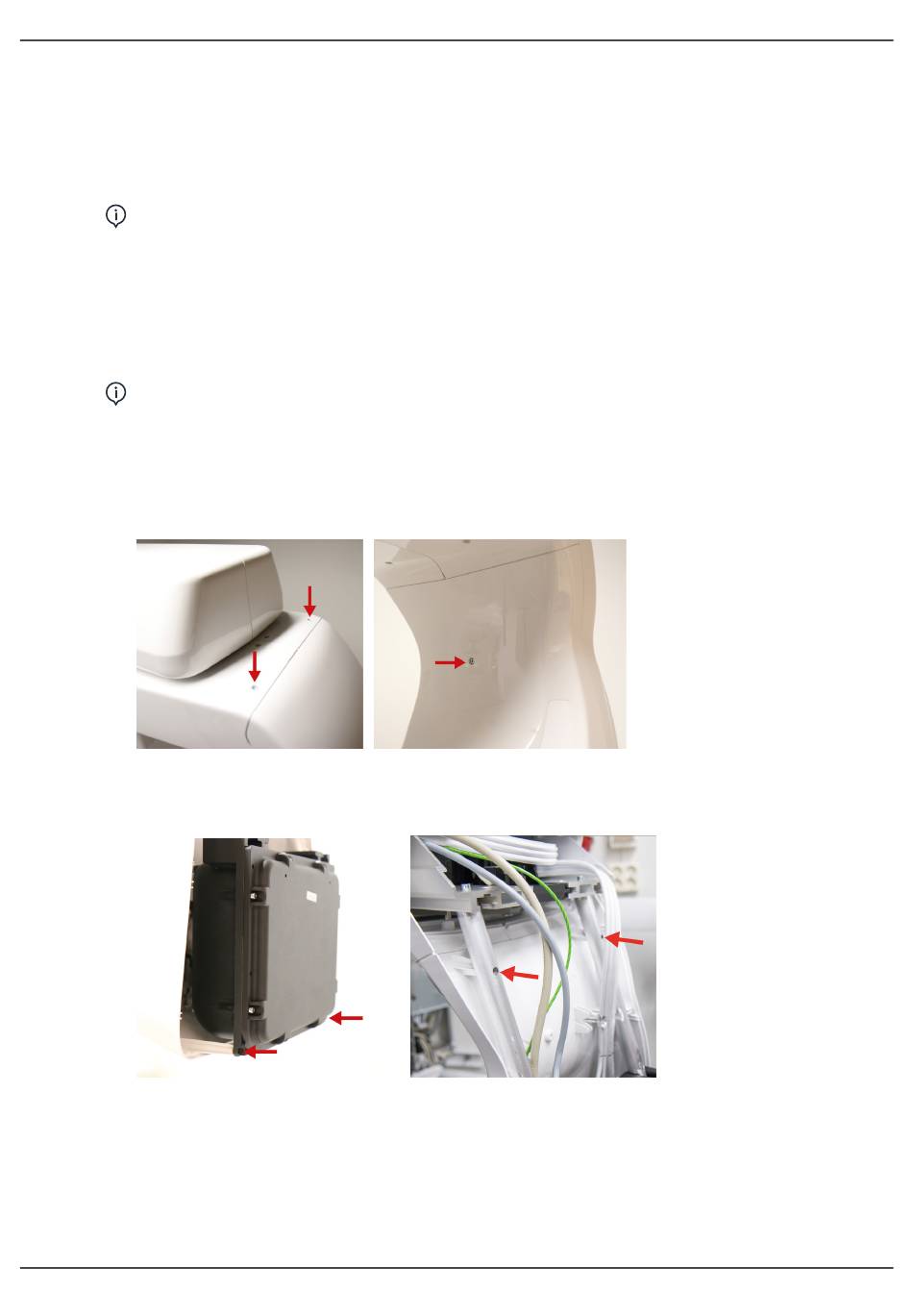

1. Nehmen Sie die hintere Abdeckung des PAN/3D-Röhrenkopfs ab, indem Sie die
drei angegebenen Schrauben entfernen und die Abdeckung nach außen ziehen.
Über der Schraube in der Mitte der Abdeckung befindet sich eine Kappe zur
Schraubenabdeckung.
2. Nehmen Sie die vordere Abdeckung des PAN/3D-Röhrenkopfs ab, indem Sie die
vier Halteschrauben für die Abdeckung am Röhrenkopfrahmen entfernen und die
Abdeckung nach außen ziehen.
