9.11.5.2 2D-Sensor-Höheneinstellung
HINWEIS! Diese Einstellung ist nur in Sonderfällen erforderlich und sollte nicht
während der Installation des Geräts vorgenommen werden.

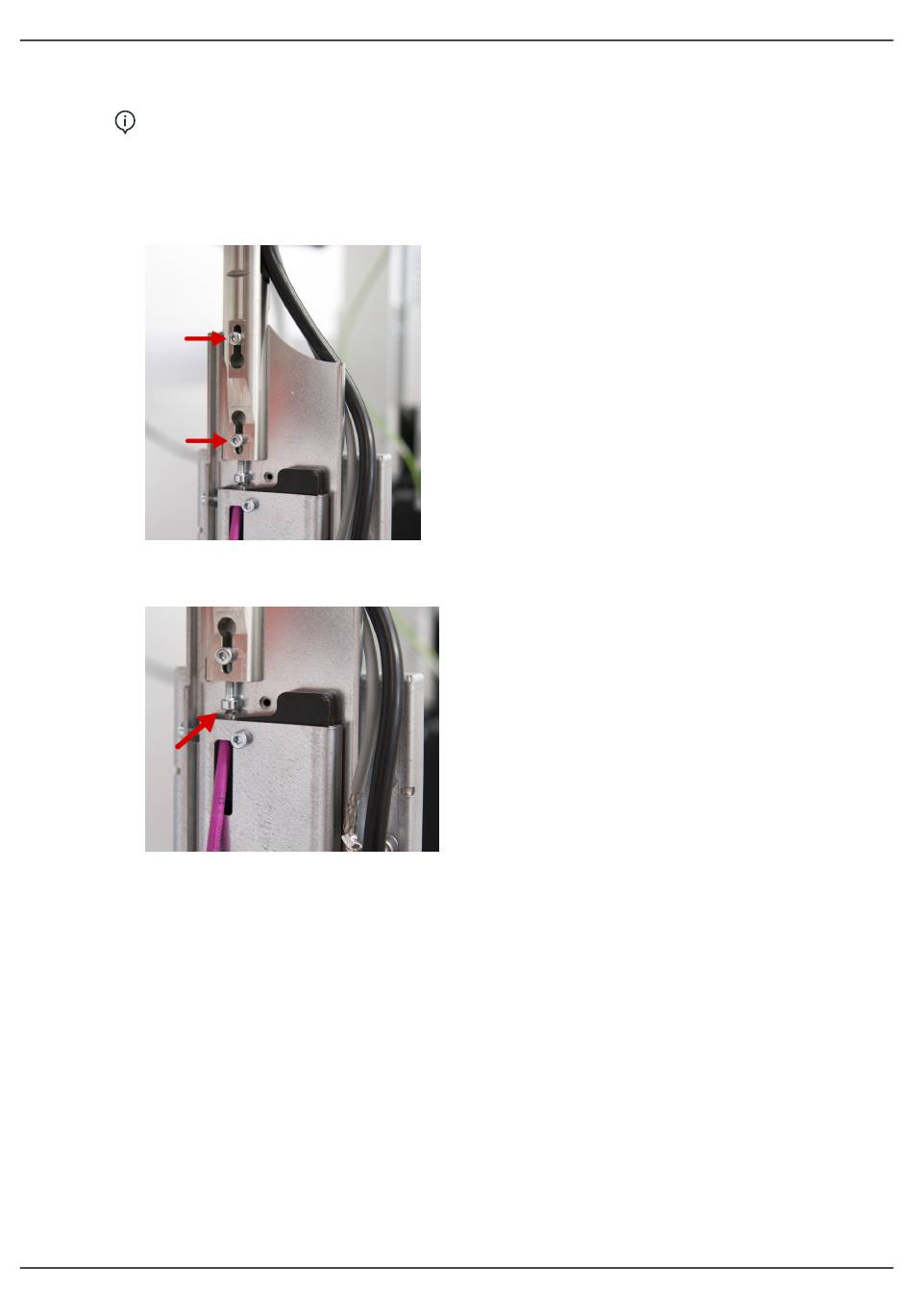

1. Nehmen Sie die 2D-Sensorabdeckungen gemäß Kapitel
Sensorabdeckung
2. Lösen Sie die zwei (2) Feststellschrauben für die Sensorhöhe.
3. Drehen Sie die Einstellschraube, um die Höhe des Sensors anzupassen. Eine Drehung
entspricht 0,7 mm.
4. Ziehen Sie die Feststellschrauben für die Höhe nach der Einstellung wieder an.
5. Wiederholen Sie die Kalibrierung, bei der ein Fehler auftrat, um die Einstellung zu
überprüfen.
6. Bringen Sie die 2D-Sensorabdeckungen wieder an.
ORTHOPANTOMOGRAPH
auf Seite 183 ab.
™
OP 3D
Entfernen der 2D-
9 Installation
185
