9 Installation

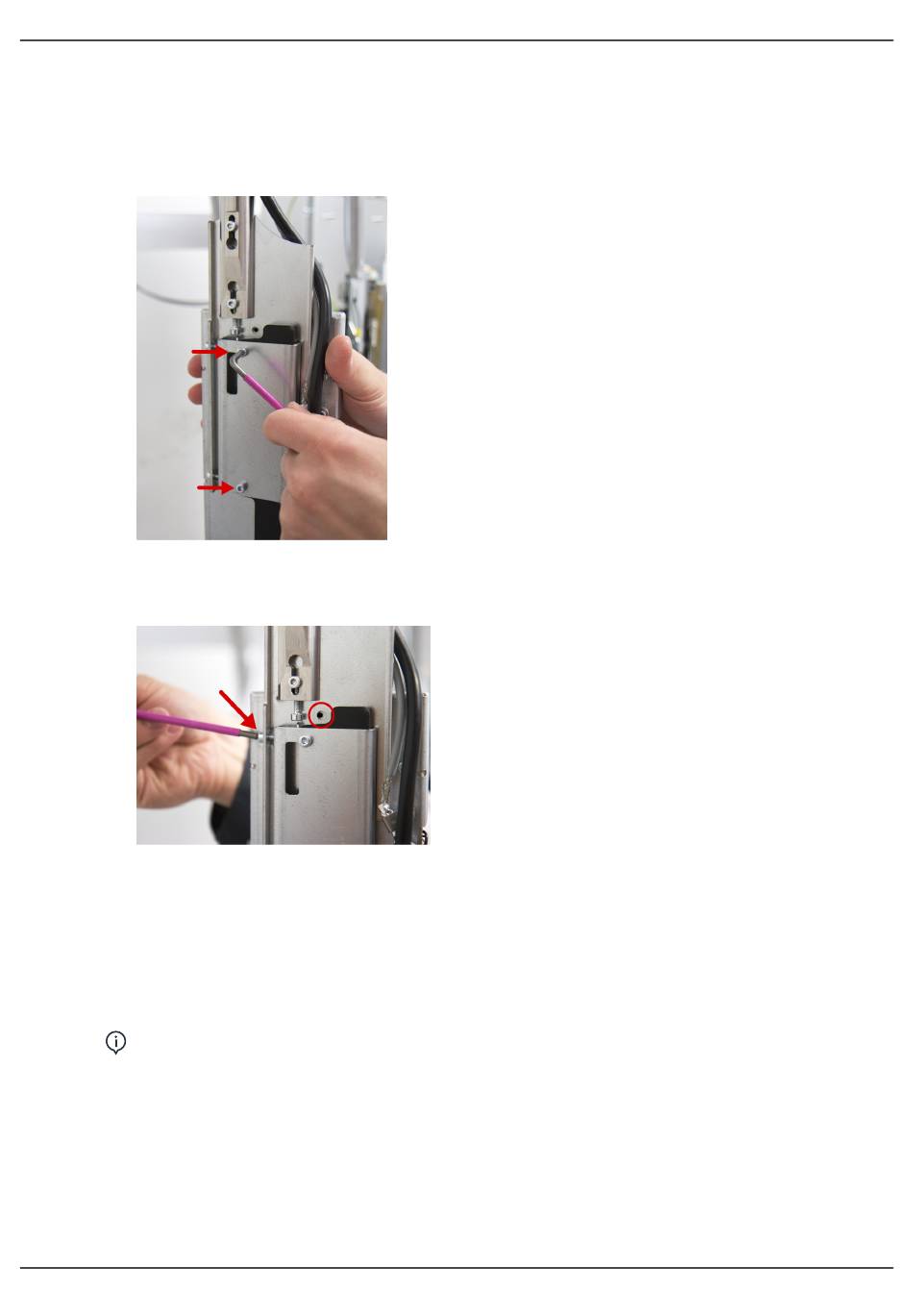

9.11.5.3 Einstellung der Neigung des 2D-Sensors

1. Nehmen Sie die 2D-Sensorabdeckungen gemäß Kapitel
Sensorabdeckung
2. Lösen Sie die zwei (2) Feststellschrauben für die Sensorposition.
3. Drehen Sie die obere Einstellschraube für die Sensorposition, um die Neigung
des Sensors einzustellen. Der Grad der eingestellten Neigung ist an den
Ausrichtungsbohrungen zu erkennen.
4. Ziehen Sie die Feststellschrauben für die Position nach der Einstellung wieder an.
5. Wiederholen Sie die Kalibrierung, bei der ein Fehler auftrat, um die Einstellung zu
überprüfen.
6. Bringen Sie die 2D-Sensorabdeckungen wieder an.

9.11.5.4 Einstellung der Position des 2D-Sensors

HINWEIS! Diese Anweisung gilt nur für PAN-Geräte.
1. Nehmen Sie die 2D-Sensorabdeckungen gemäß Kapitel
Sensorabdeckung
186
auf Seite 183 ab.
auf Seite 183 ab.
Entfernen der 2D-
Entfernen der 2D-
ORTHOPANTOMOGRAPH
™
OP 3D
