9 Installation

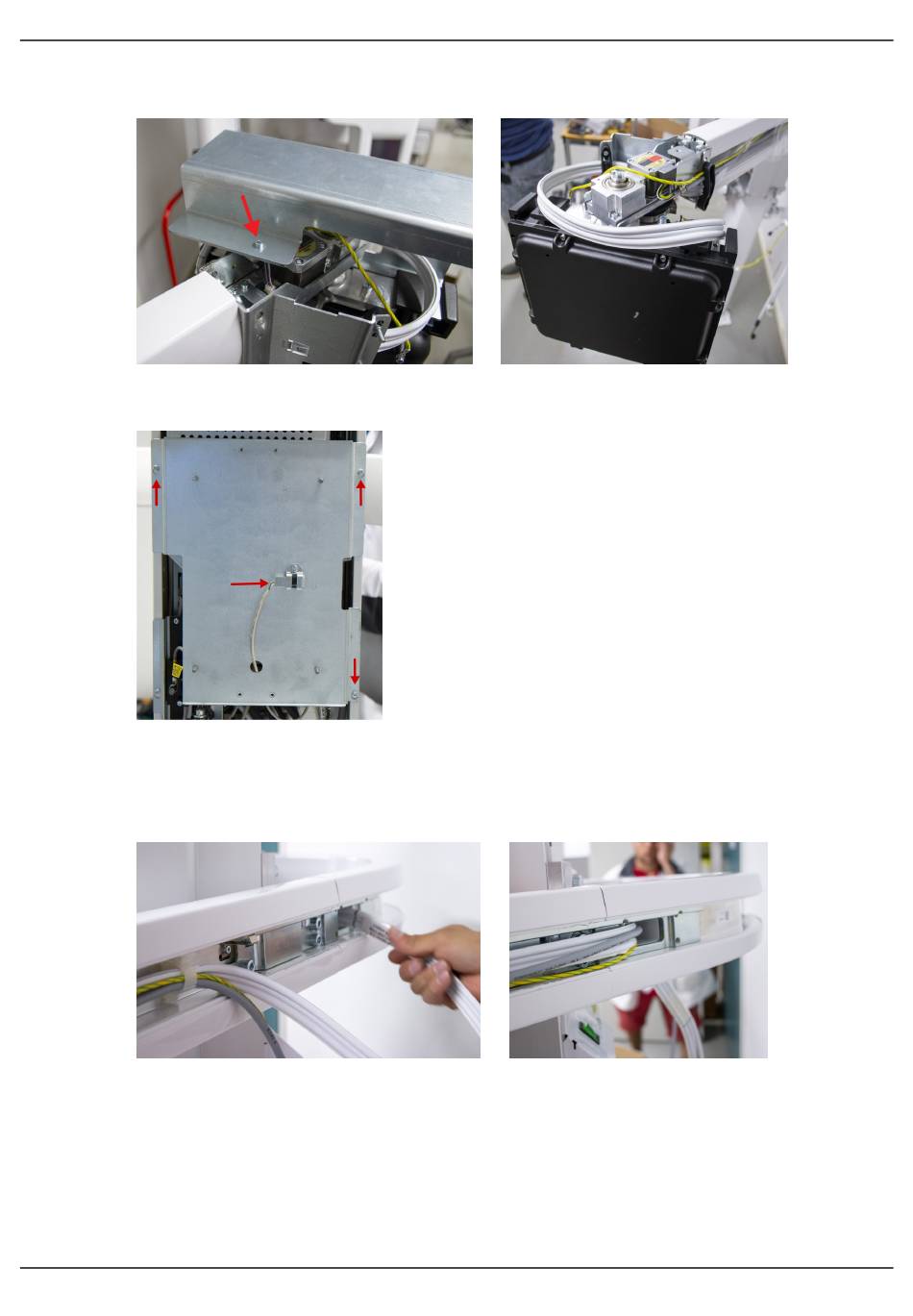

15. Entfernen Sie die Schraube des Röhrenkopfgriffs und entfernen Sie den Griff, indem
Sie ihn vom Röhrenkopf abnehmen.
16. Entfernen Sie das Spiegel-Opto-Kabel und lösen Sie die Schrauben der
Spiegelbasisplatte (3 Stück).
17. Heben Sie die Spiegelbasisplatte vom Gerät ab.
18. Führen Sie das Kabelbündel mit dem Röhrenkopf-Kabelsatz (großer 3-poliger
Anschluss und 14-poliger Anschluss) und dem Erdungskabel vom Röhrenkopf durch
die Öffnung am CEPH-Arm.
