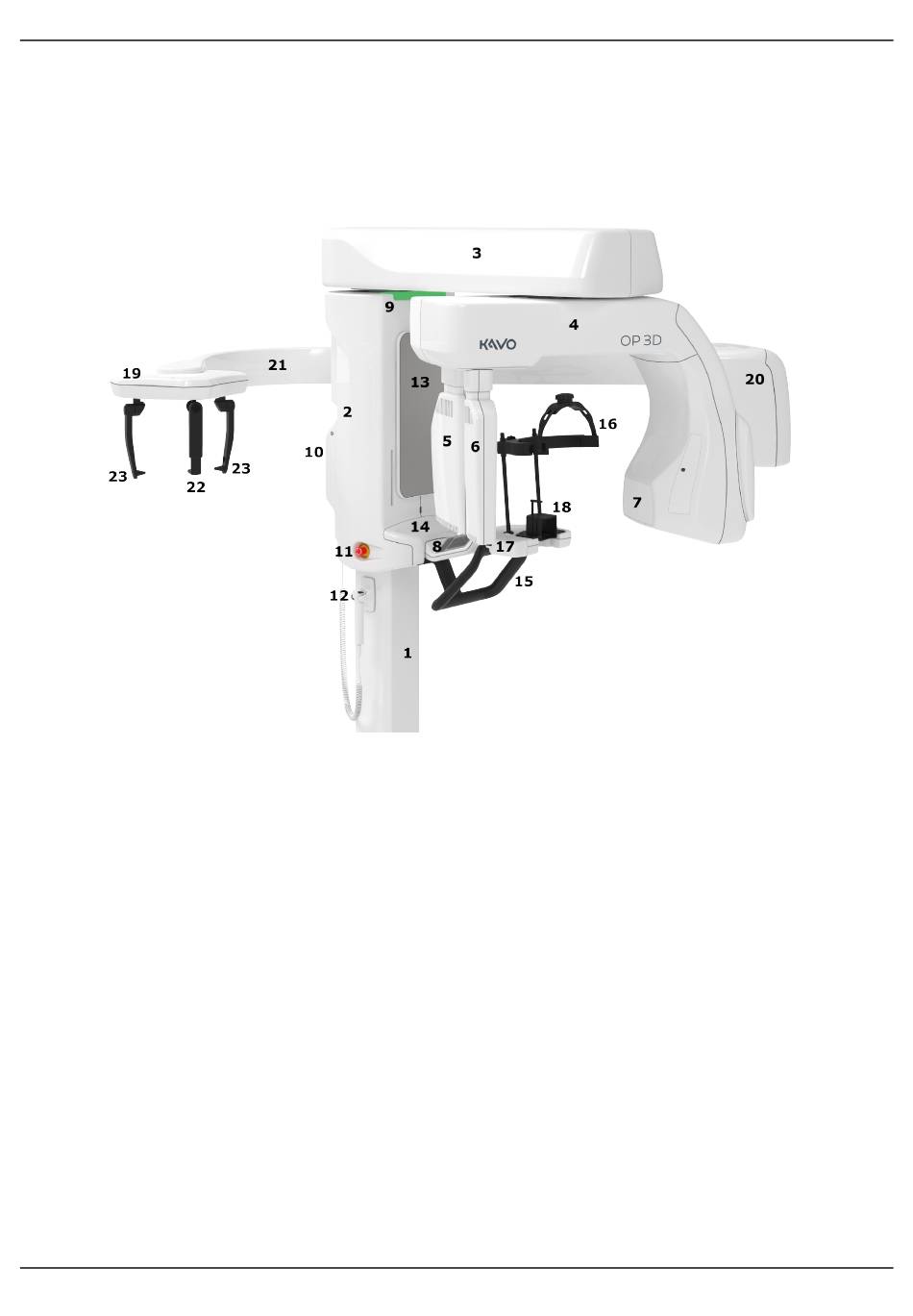

3.1 Hauptteile

HAUPTGERÄT
1. Stativ
4. Rotationseinheit
7. PAN/3D-Röhrenkopf
10. Ein/Aus-Schalter
(Rückseite des Geräts)
13. Spiegeln
16. Kopfhalter
CEPHALOMETRISCHES GERÄT
19. CEPH-Kopfhalter
22.
Nasenwurzelpunkthalterung
* Die Sensorkonfiguration kann je nach Gerätekonfiguration variieren.
14
2. Wagen
5. Sensor (2D/3D)*
8. Bedienfeld für die
Patientenpositionierung
11. Notausschalter
14. Untere Ablage
17. Sperrhebel des Kopfhalters 18. Kinnstütze
20. CEPH-Röhrenkopf
23. Ohrenstütze
3. Oberer Ausleger
6. Sensor (2D)*
9. Status-Leuchtanzeige
12. Aufnahmeschalter
15. Patientengriffe
21. CEPH-Arm
