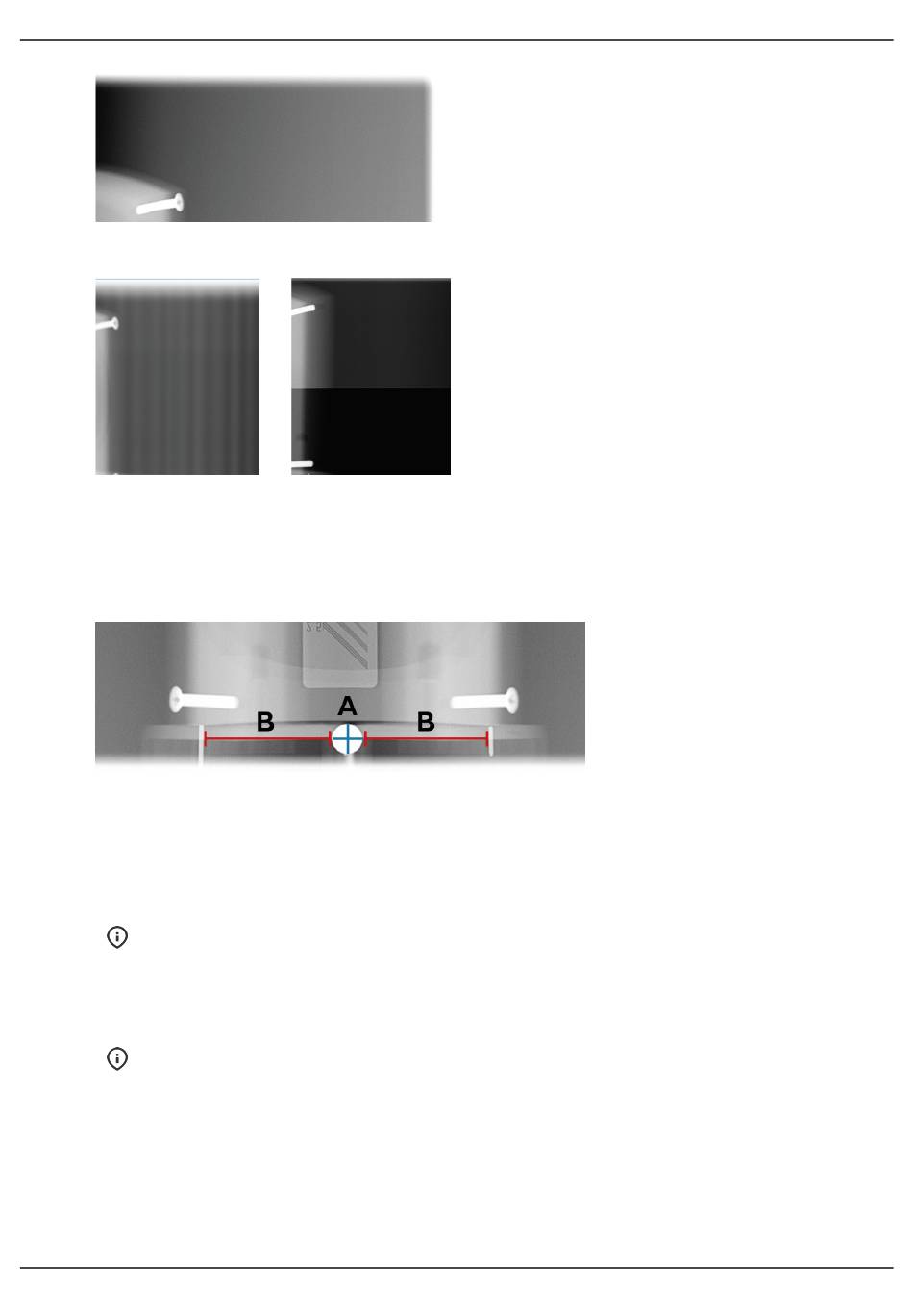

Beispiele für Abweichungen und Artefakttypen, die auf dem Bild auftreten können:
Zeichnen Sie das Ergebnis in der Vorlage für den Datensatz der Konstanzprüfung auf:

3.3.5 Bildsymmetrie verifizieren (nur PAN)

Die Genauigkeit der Geräteausrichtung und Bildgeometrie wird durch Messung der Rundung der Kugel
in der Mitte und der Abstände der Stifte zur Kugel in der Mitte bestätigt.
Die Rundung der Kugel (A) in der Mitte wird durch Messung ihrer vertikalen und horizontalen
Durchmesser beurteilt. Dazu werden die Messwerkzeuge der Bildgebungssoftware verwendet. Bei
einer korrekten Bildgeometrie ist die Kugel in der Mitte rund mit einer Abweichung von nicht mehr als
0,2 mm zwischen dem horizontalen Durchmesser und dem vertikalen Durchmesser.
Zudem werden die Abstände von der Kugel in der Mitte zu den seitlichen Stiften (B) gemessen. Wenn die
Bildgeometrie korrekt ist, beträgt die Abweichung zwischen den Messungen nicht mehr als 1,0 mm.
HINWEIS! Möglicherweise müssen Sie das Bild vergrößern, um höchste Messgenauigkeit zu
erzielen.
Zeichnen Sie das Ergebnis in der Vorlage für den Datensatz der Konstanzprüfung auf:

3.3.6 Grauwert aktivieren (wo erforderlich)

HINWEIS! Nicht jede Bildgebungssoftware verfügt über integrierte Werkzeuge zur Messung
des Grauwerts an 2D-Röntgenaufnahmen. Beachten Sie die Bedienungsanleitung der
Bildgebungssoftware in Bezug darauf, wie Grauwerte gemessen werden.
Die Prüfung des Grauwerts ist nicht standardmäßig vorgeschrieben. Allerdings wird diese Prüfung in
einigen Ländern gefordert.
Die Grauwert-Konstanzprüfung wird als Vergleich des gemessenen Werts zu den während der
Abnahmeprüfung notierten Referenzwerten durchgeführt.
Der Grauwert wird aus dem größten Loch für niedrige Kontrastleistung im QS-Bild gemessen. In DTX
Studio Clinic wird der graue Schatten mittels des HU-Wert-Werkzeugs vorgenommen.
