9 Installation
9.10 Zusätzliche Installationsvorgänge

9.10.1 Installieren des Fernaufnahmeschalters

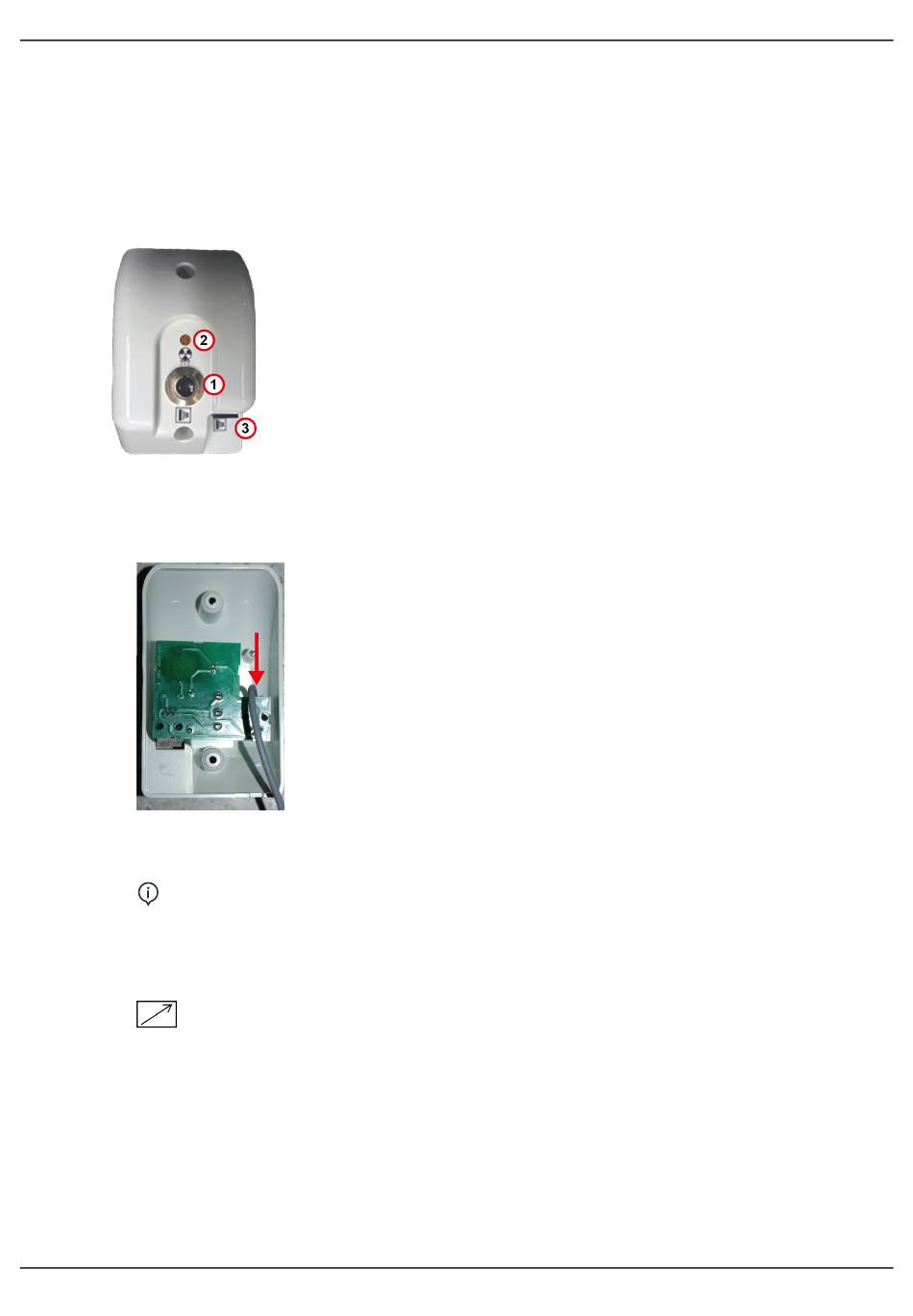

Ein Fernaufnahmeschalter zur Wandmontage mit integrierter Aufnahmewarnleuchte kann
optional für das Gerät erstanden werden.
Falls ein Fernaufnahmeschalter zum Einsatz kommt:
1. Schließen Sie ein Ende des Fernaufnahmeschalterkabels an den Anschluss J2 im
Fernaufnahmeschalter an.
2. Befestigen Sie den Fernaufnahmeschalter an der Wand. Für die Wandbefestigung
sind zwei Sätze Befestigungsmaterial mit einem Durchmesser von 3 mm erforderlich.
HINWEIS! Führen Sie das Fernaufnahmeschalterkabel durch die kleine
Öffnung an der Unterseite des Fernaufnahmeschaltergehäuses. Achten Sie
darauf, dass das Kabel nicht gegen die Platine gedrückt wird.
3. Führen Sie das Fernaufnahmekabel zur Rückwand des Geräts. Siehe dazu Kapitel
Rückwandanschlüsse
4. Falls der Anwender dies wünscht, kann die Aufnahmetaste ebenfalls am
Fernaufnahmeschalter, anstatt direkt am Gerät, angebracht werden.
162
1. Aufnahmeschalter
2. Aufnahmewarnleuchte
3. Aufnahmetastenanschluss
auf Seite 94.
ORTHOPANTOMOGRAPH
™
OP 3D
