9 Installation
9. Nur CEPH-Geräte: Bestimmen Sie den Installationswinkel des Geräts und
konfigurieren Sie entsprechend die Armlänge der CEPH-Wandhalterung.
HINWEIS! Detailbilder zu den verschiedenen Installationswinkeln sind in
Kapitel
HINWEIS! Die Länge des Arms der Wandhalterung kann optimal eingestellt
werden.

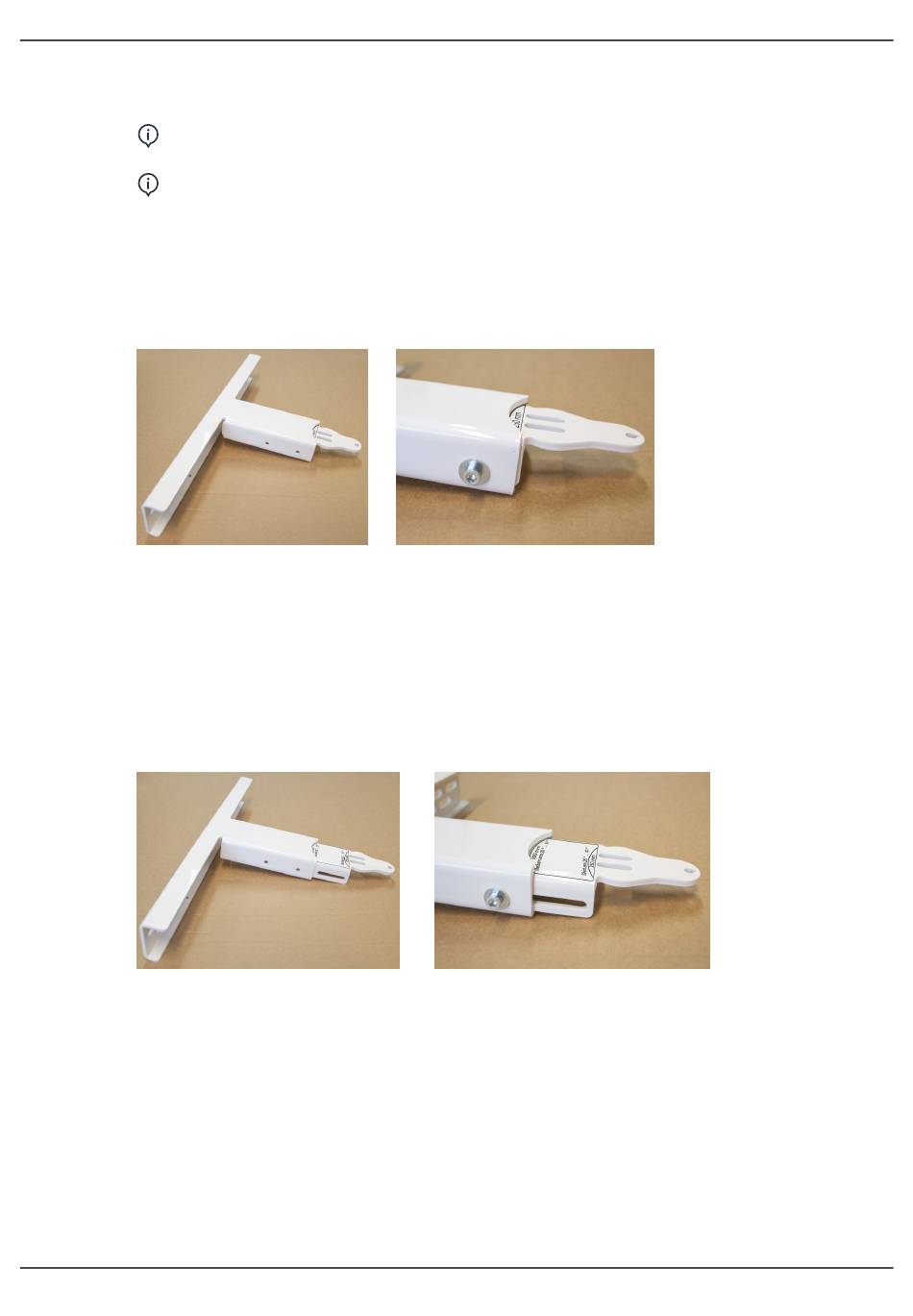

A. IN EINEM WINKEL ANGEBRACHTES GERÄT (STATIVDREHUNG 25–47°)
Verwenden Sie den kurzen Arm der Wandhalterung in der kürzesten Position (250
mm). Die Wandhalterung wird in dieser Konfiguration geliefert.
Mit dieser Wandhalterung kann das Gerät so nah wie möglich an der Wand
angebracht werden.
B. IN EINEM WINKEL ANGEBRACHTES GERÄT (STATIVDREHUNG 20–51°)
Verwenden Sie den kurzen Arm der Wandhalterung in der längsten Position (300
mm).
a) Entfernen Sie die Schrauben (4 Stück) seitlich am Arm.
b) Ziehen Sie den Arm der Wandhalterung nach außen bis zur 300-mm-Markierung.
c) Bringen Sie die Schrauben (4 Stück) wieder an.
Mit dieser Wandhalterung kann der CEPH-Röhrenkopf so nah wie möglich an der
Wand angebracht werden.
98
Abmessungen des Cephalometrie-Geräts auf Seite 207 zu finden.
