C. GERÄT SENKRECHT ZUR WAND (STATIVDREHUNG 0°)

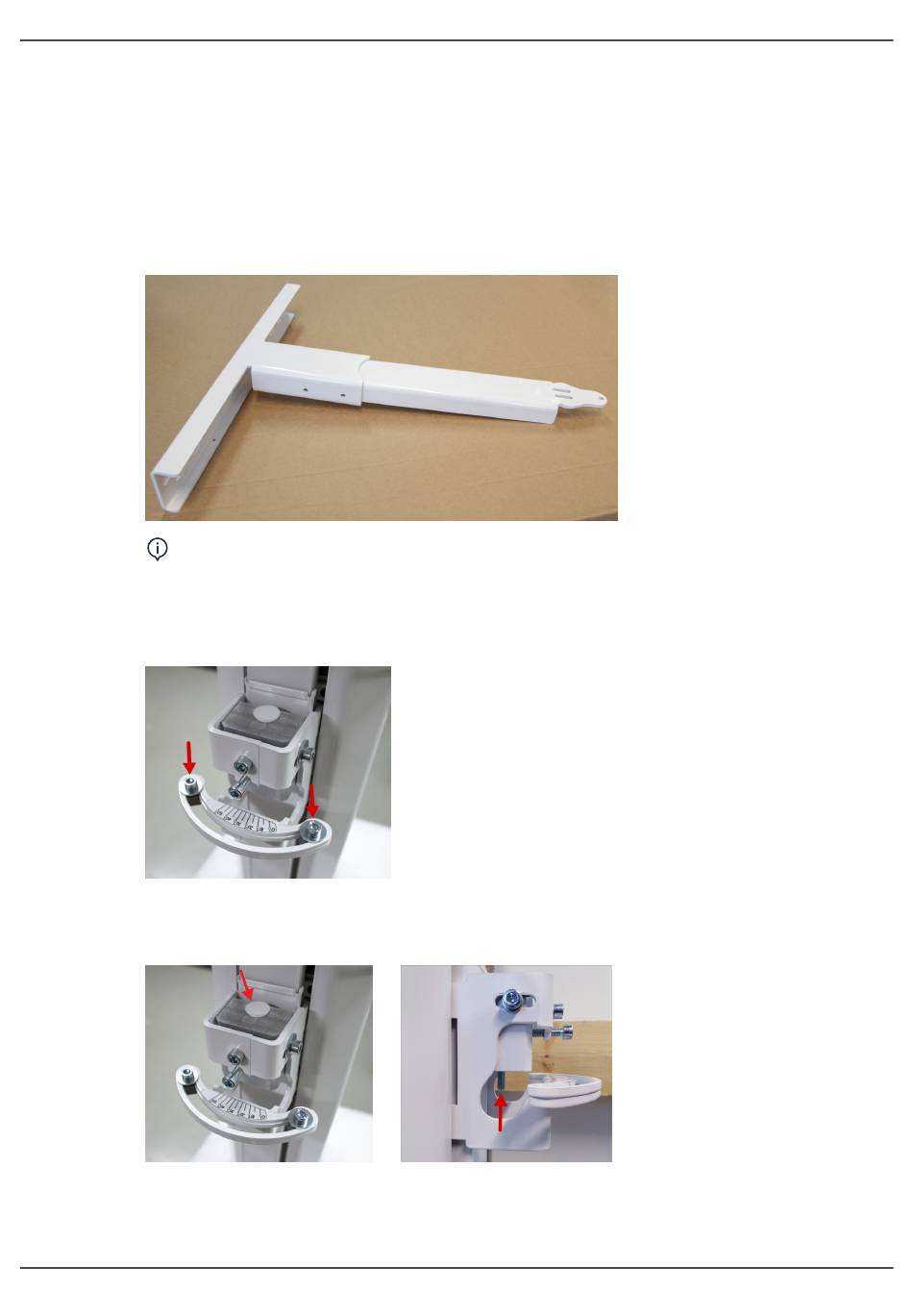

Verwenden Sie den langen Arm der Wandhalterung, der separat in der CEPH-
Installationszubehör-Schachtel geliefert wird.
a) Entfernen Sie die Schrauben (4 Stück) seitlich am Arm.
b) Ersetzen Sie den kurzen Arm durch den langen Arm.
c) Bringen Sie die Schrauben (4 Stück) wieder an.
Mit dieser Wandhalterung kann das CEPH-Gerät in engeren Räumen installiert
werden.
10. Entfernen Sie die vorinstallierten Installationsschrauben, Unterlegscheiben und
Kontermuttern von der seitlichen Stütze des Stativs.
11. Entfernen Sie die Schwenkschraube des Arms der Wandhalterung und die
Schraubenkappe, indem Sie die Schraube von der Unterseite des Einstellblocks der
Wandhalterung nach oben drücken.
ORTHOPANTOMOGRAPH
HINWEIS! Das Gerät kann mit dem langen Arm im Bereich von 0–51°
gedreht werden, aber für die Installation des Geräts im Winkel zum langen
Arm ist mehr Platz als mit dem kurzen Arm erforderlich.
™
OP 3D
